Розробка для гуртка радіоконструкторів – Регулятор температури нагріву електропаяльника.
Перед усім гуртківцям необхідно ознайомитися з - Правилами безпеки при роботах з електросхемами, описано в (1).

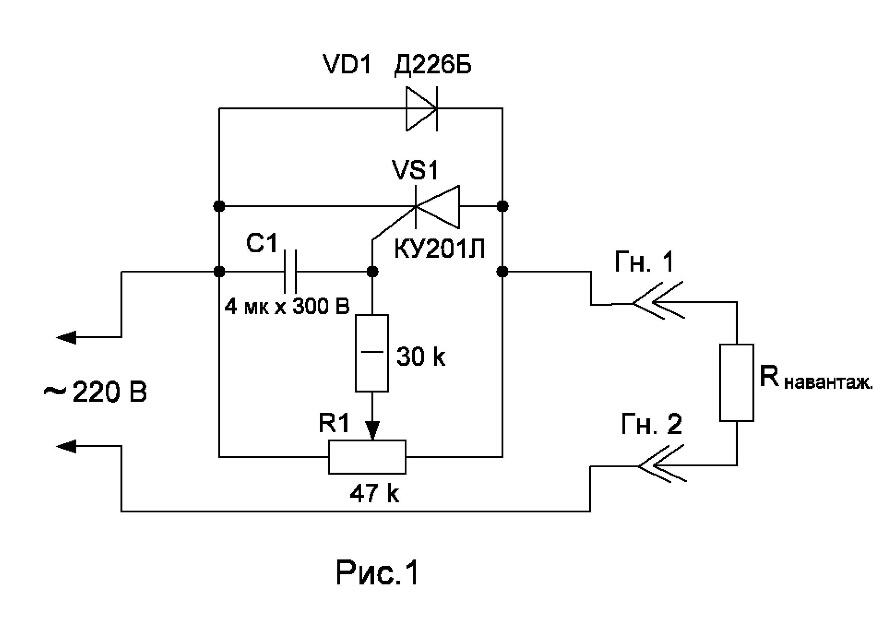

Постійно виникає потреба в регулюванні температури нагріву електропаяльника – щоб не допускати перегріву. Пропонується простий пристрій для регулювання температури нагріву електропаяльника. Автор не претендує на новизну пристрою – аналогічні пристрої виготовили тисячі радіоаматорів. Принципова електрична схема пристрою приведена на
рис. 1. Схема досить проста. На навантаження через діод VD1 постійно поступає позитивна напівхвиля синусоїди змінного струму від чого електропаяльник нагрівається так, ніби в електромережі 110 В – негативна напівхвиля поступає через тиристор VS1 частково, в залежності від положення ручки потенціометра R1. Електропаяльник може мати потужність 40-60 Вт. Якщо електропаяльник живиться низькою напругою 36 В, або 42 В, то резистор R2 необхідно взяти меншої величини – на 10 кОм.
Замість напівпровідникового діода Д226Б можливо взяти діод КД202Р. Замість тиристора КУ201Л можливо взяти тиристор КУ201К, або тиристори типу КУ202Н.
Увага: Схема пристрою має гальванічний зв’язок з електромережею – необхідно строго виконувати правила техніки безпеки при роботі з електросхемами.
Джерело:
1. Співавтори: Бабин Дмитро Святославович, Бабин Святослав Філатович, Уроки для юних радіоаматорів (Вступ; Правила безпеки при роботах з електросхемами; Зміст)
