Розробка для гуртка радіоконструкторів - Пристрій порівняльного визначення реакції в піддослідних
Прилад для вимірювання реакції в людини досить складний, а порівняти реакцію в двох піддослідних дуже просто, скориставшись запропонованим пристроєм.
Слід сказати, що хороша реакція дуже важлива і нерідко допомагає в повсякденному житті. Хороша реакція потрібна і шоферу і льотчику-випробовувачу, космонавтам, спортсменам, та і людям інших професій.
Дослідження можливо перетворити в гру – визначити одного учня поміж всіх у класі і навіть у школі. Для більшої достовірності з кожною «парою» проводять досліди (спроби) тричі. Кнопки для натискування після сигналу команди виведені гнучким дротом і даються в руки «піддослідним». Спочатку піддослідні по черзі натискують кнопки і спостерігають – яка електролампа засвітиться від натискування кнопки «піддослідного». Потім по звуковому, або світловому сигналу «піддослідні» натискують кнопки і утримують їх в натиснутому стані, при цьому електролампи будуть світити тільки в одного з «гравців», а протилежний канал блокується автоматично. По вказівці ведучого «піддослідні» відпускають кнопки. Зрозуміло, що першість має той, у кого два, або три рази був успішний дослід.

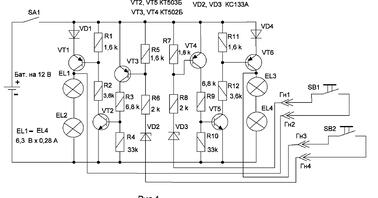

Принципова електрична схема пристрою досить проста і налагодження не потребує.
В вихідному стані всі транзистори в закритому стані і електролампи EL1- EL4 не світять.
Припустимо що першим натиснув кнопку «піддослідний», що тримає в руці кнопку SB2 – тоді («-») мінусовим потенціалом -12 в- через ланцюг: EL4, EL3, стабілітрон VD2, резистор R6 - відкривається транзистор VT3, і через нього протікає струм, що приводить до відкривання транзисторів VT2 і VT1 і в результаті засвічуються електролампи EL1, EL2. Якщо при цьому натиснути також кнопку SB1, то ніяких змін в схемі не відбудеться – мінусового потенціала для відкривання транзистора VT4 недостатьно і електролампи EL3, EL4 світити не будуть.
Припустимо що першим натиснув кнопку «піддослідний», що тримає в руці кнопку SB1 – тоді («-») мінусовим потенціалом -12 в- через ланцюг: EL2, EL1, стабілітрон VD3, резистор R8 - відкривається транзистор VT4, і через нього протікає струм, що приводить до відкривання транзисторів VT5 і VT6 і в результаті засвічуються електролампи EL3, EL4. Якщо при цьому натиснути також кнопку SB2, то ніяких змін в схемі не відбудеться – мінусового потенціала для відкривання транзистора VT3 недостатьно і електролампи EL1, EL2 світити не будуть.
Такі процеси в схемі відбуваються і при проведенні досліду на визначення першості в натискуванні кнопки по сигналу ведучого.
