Розробка для гуртка радіоконструкторів - Пристрій для віброакустичного масажу
Акустичний вібромасаж, як відомо з історії, застосовувався цілителями Тибету понад 5000 років тому. Тибетськими цілителями використовувалися чаші, що співають.Слід зазначити, що чаші, що співають, - це потужний «інструмент», яким далеко не безпечно користуватися, оскільки це може призвести до серйозних змін особистості у фізичному і психічному плані. Для досягнення ще більшого ефекту від звукового масажу чаші, що співають, використовуються разом з такими інструментами, як гонг, океанський барабан, дзвіночки, цимбали, ударні інструменти. Американські індіанці та жителі Африки широко використовували у цілющій практиці всілякі барабани, австралійські аборигени - діджеріду, один із найдавніших духових інструментів, виготовлений зі стовбура евкаліпту. В даний час промисловість випускає прилади під назвою "Вітафон". Такий прилад можна купити, а можна і виготовити самостійно за запропонованою авторами схемою. Слід зазначити, що користуватися приладом можна тільки в тому випадку, коли лікарі рекомендували використовувати такий прилад і обов'язково під наглядом лікаря. Показаннями до вібромасажу є:
• захворювання периферійного відділу нервової системи
• інфекційний поліартрит
• захворювання опорно-рухового апарату
• відновлення організму після травм та переломів
• хронічна астма
• хронічний бронхіт

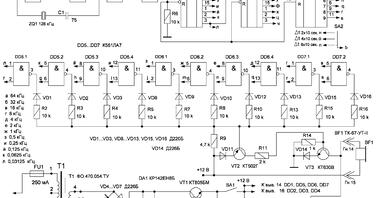

Принципова електрична схема пристрою для віброакустичного масажу наведена на рис. 1. Пристрій виконано на мікросхемах типу К561 - КМОП структури. На мікросхемі К561ЛЕ5 (чотири логічні елементи 2АБО-НЕ) зібраний генератор, що задає частоту, із застосуванням кварцового резонатора. Автори проводили експерименти із застосуванням кварцових резонаторів на різні частоти від 60 до 500 кГц і всі вони працюють у цій схемі.В авторському варіанті використано кварцовий резонатор на
128 кГц. З кварцовим резонатором на 128 кГц отримаємо сітку частот, яку зручно також використовувати для випробування радіоаматорами підсилювачів низької частоти прямокутним сигналом; в принципі, можливо застосувати кварцові резонатори і на інші частоти. Цікавим є використання кварцових резонаторів на 56,32 кГц; 112,64 кГц;225,28 кГц; або 450,56 кГц які забезпечать після поділу частоти ноти «ЛЯ» (європейський стандарт). Як дільник частоти використовується дві мікросхеми типу К561ІЕ16 (чотирнадцятирозрядний двійковий лічильник-дільник), послідовно включені.Ланцюжок С2, R6 забезпечує оновлення лічильників, тобто встановлення початковий стан, автоматично; при включенні живлення. Мікросхема К561ІЕ8 (DD4) - десятковий лічильник з дешифратором. На виходах мікросхеми DD4 з'являється послідовність довгих посилок, які надходять на мікросхеми DD5, DD6, DD7 типу К561ЛА7 (чотири логічні елементи 2І-НЕ) і служать «дозвілом» для появи на виході елемента сигналу, що надходить від мікросхеми DD2. Сигнали зняті з мікросхем через схему «АБО» на діодах та резисторах надходять на транзисторний ключ VT2. Вихідний каскад, зібраний на транзисторі VT3, також працює у ключовому режимі. У ключовому режимі на низькоомному навантаженні маємо велику вихідну потужність. Транзистор КТ630В необхідно встановити на радіаторі S=25 см2. Конденсатори С8…С12 встановлюються поблизу корпусу кожної мікросхеми між «+» і «-»; з живлення. Тривалість звучання посилок тональної частоти можна змінювати за допомогою перемикача SA2. Пристрій можна живити від будь-якого джерела живлення на ±12 В. Однак, зручніше живити від мережі змінного струму від вбудованого випрямляча з стабілізатором напруги на 12 В, схема якого також наведена на рис. 1. Схема загальновідома і пояснень не вимагає. Силовий трансформатор може бути будь-який (потужністю 10...15 Вт), який має на вторинній обмотці 14...16, при струмі порядку 200...300 мА. Транзистор VT1, блок живлення, необхідно встановити на радіаторі з S = 50 см2. Усі транзистори пристрою можуть мати будь-які буквені індекси. Кварцові резонатори на 128 кГц часто використовуються в апаратурі зв'язку і придбати їх не важко. В принципі, можна використовувати будь-які кварцові резонатори від 96 кГц до 500 кГц, підібравши на виході дільників послідовність частот від 25 Гц до 17 кГц. Схема загалом не містить дефіцитних радіокомпонентів. Як гнізда зручно використовувати гніздові роз'єми будь-якого типу. Як випромінювач можна застосувати телефонний капсюль на 65 Ом типу ТК-67-УТ-II зі знятою верхньою кришкою. Приклеювати мембрану немає необхідності - вона утримується за рахунок магніту телефонного капсюля. Кабель від пристрою до телефону повинен мати довжину близько 2-х метрів. З гнізд Гн.12 і Гн.13, при підключеному BF1, можна зняти сигнал і подати на підсилювач потужності з гучномовцем, який міститься у металевій коробці у ванну; наповнену водою та отримаємо акустичний гідромасаж. Для акустичного гідромасажу можливо використовувати тільки одну з низьких частот, знявши її з гнізд Гн.1 і Гн.2 (Гн.3, Гн.4) і подавши для додаткового посилення на підсилювач потужності. Акустичний гідромасаж можна робити тільки під наглядом лікаря. Габаритні розміри пристрою, з вбудованим випрямлячем-стабілізатором, становить 160×50×140 мм.Змінювати режим роботи пристрою за допомогою перемикача SA2;необхідно при знятому живленні, тобто перемикач SA1 при цьому має бути вимкнений. Початківцям радіоаматорам нагадування-при монтажі мікросхем КМОП структури необхідно користуватися низьковольтним електропаяльником, включеним в електромережу через понижувальний трансформатор і із заземленням жала електропаяльника. На руці монтажника повинен бути браслет, який також необхідно заземлити.
