Розробка для гуртка радіоконструкторів - Пристрій для телефонного зв'язку

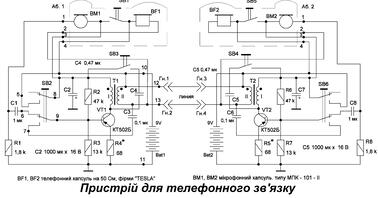

Початківцям радіоаматорам бажано повторювати схеми, які легко налаштувати. Запропоновані авторами схеми, налаштовуються досить просто і пристрій для телефонного зв'язку (ПТЗ) можуть зробити і радіоаматори-початківці. Запропонованим ПТЗ із задоволенням користуються діти, проте якість зв'язку хороша та можливо його використовувати і на підприємствах за системою «директор»-«секретар», або в приватному особняку; будинок-хвіртка, будинок-літня кухня і т.д.. ПТЗ забезпечує зв'язок по двопровідній лінії на відстань до 500 м. Живиться ПТЗ від батареї «Крона ВЦ» і споживає струм, близько 4,5 мА під час розмови або виклику. Зрозуміло, що з інтенсивному використанні ПТЗ батарея швидше розрядиться. При менш інтенсивному використанні ПТЗ батарея служить 3-4 місяці. Принципова електрична схема ПТЗ наведено на рис.1. Схеми в обох «абонентів» однакові, тому розглянемо лише одну із схем. На транзисторі VT1 зібраний підсилювач низької частоти-він же генератор тонального виклику при натиснутих кнопках SB2 і SB3, додатково для гучного виклику.Якщо виявиться, що підсилення під час розмови більше оптимального і з'являється збудження, то необхідно зменшити посилення каскаду за рахунок більшої глибини негативного зворотного зв'язку, збільшивши опір резистора R4, проте не можна брати його дуже великим; при R4 більше 240 Ом немає генерації при перетворенні схеми в генератор тонального дзвінка. При натисканні кнопки SB2 виклик невеликої гучності- дзвінок чути на відстані 1 м. При натисканні обох кнопок SB2 і SB3 гучність виклику значно більша і чути виклик на відстань 5…6 м. Транзистори можна застосувати з будь-якими буквеними індексами, проте бажано взяти з коефіцієнтом посилення по постійному струму h21е не менше 60. Транзистор КТ502Б можна замінити на КТ361, МП39, МП40, МП41, МП42. При короткочасному натисканні кнопки виклику SB2 (на 2…3 сек.) подається живлення на схему УТС та утворюється генератор тональної частоти, який прослуховується на телефони BF1 та BF2 одночасно. Позитивний зворотний зв'язок (ПОС) виходить за рахунок вторинної обмотки трансформатора Т1 через конденсатор С3 і перемикач SA2; ПОС надходить з урахуванням транзистора VT1. При натисканні кнопок SB2 і SB3 одночасно-до первинної обмотки трансформатора Т1 підключається конденсатор, і напруга, що виробляється генератором збільшується і відповідно «виклик» виходить значно голосніше.Отримавши виклик другий «абонент» бере мікротелефонну трубку та натискає кнопку (тангенту) SB5, а перший «абонент» натискає кнопку (тангенту) SB1 і розмовляють. Живлення на схему та мікрофон УТС- надходить при натисканні кнопок SB1 у першого «абонента» та SB5 у другого «абонента». Кнопки SB1 та SB5 мають великий проміжок для натискання, у зв'язку з чим їх легко натискати та утримувати під час розмови у натиснутому стані. В ПТЗ використано електретний мікрофон типу МПК – 101 – II, які були розроблені для заміни вугільних мікрофонів у телефонних апаратах. Якщо другому абоненту необхідно викликати першого абонента, то другий абонент натискає кнопку виклику SB6 і виклик надходить до першого абонента і контролюється у другого. Якщо потрібно подати гучний виклик, то другому абоненту необхідно натиснути одночасно SB6 і SB4. Якщо для ПТЗ необхідно лише гучний виклик, то кнопки SB2, SB3 необхідно об'єднати в одну (три секції) і SB6, SB4 також необхідно об'єднати в одну (три секції). Дані трансформаторів Т1 і Т2: залізо Ш5×7,5, 50НХС-0,35, W1= 600 витків дроту ПЕВ-2 0,08 мм, W2= 300 витків дроту ПЕВ-2 0,27 мм. Трансформатори взяті готові від списаної аналогової апаратури ущільнення типу В2-2, яка використовувалася в електрозв'язку минулого століття. В принципі, можливо використовувати й інші трансформатори, з іншими даними, але первинна обмотка повинна бути високоомною. Якщо немає інформації про початок обмоток і немає генерації, необхідно поміняти місцями проводи підключення до вторинної обмотки, щоб забезпечити позитивний зворотний зв'язок.Друкована плата з боку радіоелементів показано на рис. 2. Друкована плата з боку провідників наведено
на рис. 3. Розмір друкованої плати 35 мм × 55 мм. Друкована плата, батарея «Крона ВЦ» та перемикачі SA2, SA3 поміщені у пластмасовий футляр розміром 110 мм × 50 мм × 20 мм. Мікротелефонні трубки від телефонних апаратів. При бажанні конструкція УТС може бути іншою: друковану плату, батарею та перемикачі SB2, SB3 (SB6, SB4) встановити в корпусі від телефонного апарату, з якого вилучити стару «начинку»; а перемикачі з мікротелефонної трубки перенести в корпус від телефонного апарату; при цьому перемикач SB1 (SB5) необхідно замінити на перемикачі з нормально замкнутими контактами, які розімкнуться при покладеній мікротелефонній трубці на важіль телефонного апарату. При такій конструкції не потрібно утримувати натиснутими перемикачі при розмові.
