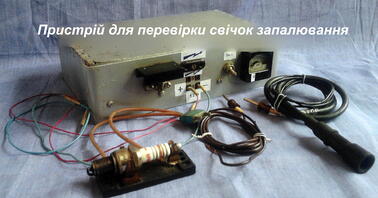

Розробка для гуртка радіоконструкторів - Пристрій для перевірки свічок запалювання
У процесі експлуатації автомобілів зі свічками запалювання було відмічено, що зі зменшенням опору ізоляції свічок вони працюють гірше або взагалі не працюють і двигун працює з перебоями, або взагалі не заводиться. Хороші свічки, як свідчить практика, мають опір ізоляції більше 10 Мом, а в нових свічок опір ізоляції дорівнює ∞.В принципі, можна вимірювати опір ізоляції мегомметром, проте не кожен автолюбитель може дозволити собі придбати його для перевірки свічок, тому доцільно виготовити пристрій - індикатор для оцінки опору ізоляції свічок при напрузі 2000 В. Використовувати напругу більше 2000 В не можна, тому що при цьому між електродами свічки буде проскакувати іскра. Пробник для перевірки свічок запалювання, виконаний на чотирьох транзисторах. Автори пропонують пристрій всього на одному транзисторі. Принципова електрична схема пристрою наведено на рис. 1. Як видно зі схеми - це автогенератор, виконаний на транзисторі VT1 за схемою із загальним емітером. При наведених нижче моточних даних Т1 схема виробляє короткі імпульси при частоті 1100 Гц.Режим роботи транзистора VT1 залежить від величини опору резистора R2. У схему введений діод VD1 для захисту схеми при неправильній подачі напруги живлення. У генераторі використовується реконструйований трансформатор ТВС від чорно-білого телевізора, в якому видаляється первинна обмотка (без розбирання ТВС) і замість неї намотати нові обмотки, також без розбирання: WI= 43 витка дроту ПЕВ2 ø 1,0 мм і WII= 14 витків дроту ПЕВ2 ø 0,5 мм. Високовольтна обмотка ТВС-110ЛА, ТВС-ЛАм (WIII= 1200 витків дроту ПЕВ2 ø 0,1 мм, R=380 Ом), або ТВС110Л4 (WIII= 1290 витків дроту ПЕМ ø 0,1 мм, R=410 Ом) залишається без змін. Для збільшення напруги та випрямлення у схему введено помножувач напруги типу УН9/27-1,3 від кольорового телевізора. З помножувача надходить напруга трохи вище 2000 В, тому в схему введений дільник напруги, виконаний на резисторах R4, R6 щоб знизити напругу до 2000 В. Завдяки обмежувальному опору (резистор R5) на 10 Мом струм для випробування ізоляції свічок не може бути великий, тому він безпечний для людини при випадковому дотику. Для безпеки при налаштуванні пристрою резистори R4, R5, R6 та «+» помножувача необхідно ретельно ізолювати. Транзистор VT1 необхідно забезпечити тепловідведенням з S = 50 см2. Пристрій живиться напругою ±12 В від автомобільного акумулятора і споживає струм близько 500 мА. Як індикатор опору Rіз використовується мікроамперметр типу М4206 на 200 мкА. У деяких випадках доводиться підбирати величину резистора R2 у зв'язку з розкидом параметрів статичного коефіцієнта передачі струму у схемі з ОЕ h21Е транзистора VT1, особливо при заміні типу транзисторів.Налаштування пристрою зводиться до підбору резистора R4 таким чином, щоб при закорочених дротах для випробування свічок, стрілка мікроамперметра РА1 відхилялася до кінця шкали, тобто на 200 мкА. При Rіз = 10 Мом стрілка приладу встановиться на 100 і при меншому опорі Rіз стрілка приладу буде в межах від 100 до 200. Пристроєм користуватися просто: провід від гнізда Гн.1 подаємо на «+» акумулятора, провід від гнізда Гн.2 подаємо на «-» акумулятора (корпус автомобіля), провід від гнізда Гн.3 подаємо на головку випробуваної свічки запалювання, провід від Гн4 підключаємо до корпусу автомобіля і натискаємо кнопку SB1- запалюється світлодіод HL1 і стрілка індикатора РА1 відхилиться на певну величину (для нової ). Чим менше відхилення стрілки РА1, тим вище Rіз свічки;при повному відхиленні стрілки РА1 свічку необхідно негайно вилучити, і при відхиленні більше 100 бажано замінити. Крім описаної вище методики можна також тестувати запасні свічки, підключивши їх до пристрою за допомогою тих же проводів, що і для перевірки свічки в автомобілі. Можна також зробити окрему планку із пружинами-контактами для вставлення запасних свічок. Слід зазначити, що слід відразу викидати відбраковані свічки; їх необхідно почистити, витримати добу в ацетоні і потім промити спиртом і знову перевірити Rіз з індикатором, і якщо РА1 показує менше 100, то таку свічку можна використовувати. У пристрої замість транзистора КТ819Б можна застосувати транзистор КТ805БМ, підібравши режим роботи за допомогою R2. Замість мікроамперметра на 200 мкА можна застосувати мікроамперметр на 100 мкА, зашунтувавши його опором рівним внутрішньому опору використовуваного приладу; із шунтом прилад на 100 мкА матиме повне відхилення при 200 мкА. Наприклад, мікроамперметр на 100 мкА типу М476/3 від переносних магнітофонів має опір рамки рівний 1500 Ом, отже шунт повинен мати такий же опір. Пристрій можна зібрати як у пластмасовому корпусі, так і в металевому і навіть з багатошарової фанери. Загальний вигляд пристрою для перевірки свічок запалювання в пластмасовому корпусі показаний на фото 1, і в корпусі з фанери на фото 2. На фото 2 показано планку з пружинами-контактами для тестування запасних свічок.
