Розробка для гуртка радіоконструкторів - Пристрій для перевірки справності датчиків СПД-3.2
Даний пристрій спрацьовує при короткочасному розриві шлейфу і блокується в положенні тривога і звучить сигнал тональної частоти, який чути на відстань 50 м. Розблокувати пристрій може тільки особа, що має доступ до нього, натисканням кнопки Start; після відновлення цілісності шлейфу лінії. Живиться пристрій від батареї на ±12 В і споживає струм

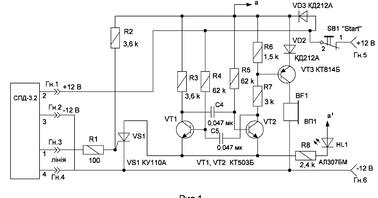

1 мА в черговому режимі і 50 мА при звучанні сигналу «тривоги». Опір шлейфу лінії може досягати 500 Ом. Принципова електрична схема пристрою наведена на рис. 1. Як видно із схеми, у черговому режимі при підключеній лінії із замкнутими контактами датчика пристрій не працює. Тиристор VS1, транзистори VT1, VT2 та VT3 у закритому стані. При короткочасному обриві в ланцюзі лінії збільшується позитивна напруга на керуючому електроді тиристора і він відкривається і залишається у відкритому стані навіть у тому випадку, якщо шлейф лінії відновиться. Живлення надійде на мультивібратор з транзисторами VT1, VT2 і працюватиме; при цьому імпульсно відкривається транзистор VT3 і капсуль BF1 з диференціальною системою відтворюватиме сигнал «тривоги». Найбільша гучність виходить із капсулем типу ВП1 з опором 3000 Ом, проте гарний результат виходить і з телефонним капсулем фірми «TESLA» із опором 50 Ом. У режимі «тривога» світиться світлодіод HL1 червоного кольору. Схема жодного налагодження не потребує. Транзистори у пристрої можуть мати будь-які буквені індекси.Пристрій працює відразу при справних радіокомпонентах.Пристрій може зібрати у корпусі від радіоприймача «Київ-4».Можна також застосувати будь-який футляр, відповідних розмірів. Датчик СПД-3.2 (на розмикання) необхідно підключати до гнізд Гн.3-Гн.4. Пристрій має високу надійність у роботі.Конструкція дуже проста та дефіцитних радіоелементів немає. Живлення на СПД-3.2 подається на клеми «2» (+12 В) та «3» (-12 В), а лінія на клеми «1» та «4». Після подачі живлення на СПД-3.2 світлодіод на ньому світитиме імпульсно. Тестова перевірка: - при введенні вивода резистора МЛТ-1 (будь-якого металевого дроту, товщиною до 0,9 мм) в отвір у центрі СПД-3.2 спрацює і засвітить світлодіод на ньому і світитиме постійно. СПД-3.2 спрацьовує не відразу, а за 10 секунд. Якщо СПД-3.2 спрацювало, пристрій виявить розрив шлейфу і також спрацює, тобто відкриється тиристор і буде працювати мультивібратор і звучатиме сигнал «тривога». Для виведення з цього стану СПД необхідно вийняти металевий провід і на кілька секунд зняти живлення із СПД, тобто натиснути кнопку "Start". Перевірка справності СПД-3.2 триватиме кілька хвилин.Можливо також замість дроту скористатися аерозолем для перевірки димових сповіщувачів типу Solo A10-001 C3, який імітує дим. Не слід купувати дешеві аерозолі, тому що вони засмічують СПД і він згодом виходить з ладу. Паспортні дані СПД-3.2 (взято з Інтернету):
1.1 Сповіщувач пожежний димовий оптичний точковий ІПД-3.2 (СПД-3.2), далі - сповіщувач, призначений для виявлення загорянь у закритих приміщеннях різних будівель та споруд, що супроводжуються появою диму та передачі сигналу «ПОЖЕЖА» приймально-контрольних приладів (ПКП)
1.2 Сповіщувач розрахований роботу з пожежними приладами приймально-контрольними (ППК) типу "ВАРТА-1", "Оріон", PS 560 фірми DSC, МАКС-4 та ін.
Технічні параметри:
2.1 Чутливість, дБ/м 0,05 – 0,2 2.2 Інерційність, с, не більше 10
2.3 Напруга живлення, 12 ± 1,2
2.4 Спосіб формування вихідного сигналу тактами
2.5 Спосіб підключення до приймального пристрою чотирипровідний
2.6 Струм споживання в черговому режимі, мА, не більше 0,095
2.7 Максимально допустимий струм спрацювати стані, мА, не більше 22 2.8 Максимальна напруга комутації, не більше 60
2.9 Максимальний струм, що комутується, мА, не більше 100
2.10 Опір розімкнених контактів реле, ком, не менше 200
2.11 Опір замк контактує не більше 0,5 Ом
2.12 Габаритні розміри, мм, не більше Ø 100х46
2.13 Маса, кг, не більше 0,15 кг
2.14 Діапазон робочих темпера від мінус 30...+55°С
2.15 Середній термін служби не менше 10 років
