Розробка для гуртка радіоконструкторів - Пристрій для гальванізації та лікарського електрофорезу

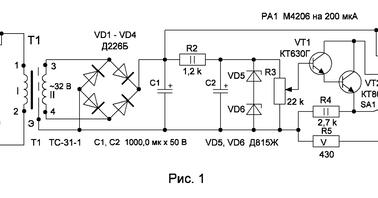

Якщо Вам лікар призначив курс гальванізації, або курс електрофорезу і у Вас немає часу ходити в лікарню, то гальванізацію, або електрофорез з успіхом можна робити і в домашніх умовах, це не складно;маючи пристрій для гальванізації та електрофорезу.В принципі, прилад для електрофорезу можливо і купити: ЕЛФОР-ПРОФ, Елфор-Електрофореза, Потік-01М та ін;однак вони досить дорогі, а радіоаматори можуть самі виготовити такий пристрій та користуватися ним, за необхідності.Якщо Вам призначили певні ліки для електрофорезу і Ви не знаєте, як його застосувати, то це можна з'ясувати у фізіотерапевтичному довіднику (1).Наприклад, якщо Вам призначили електрофорез із лікарським розчином «Вітамін С (аскорбінова кислота)» з концентрацією 5%;то на прокладку, змочену даним розчином, необхідно подавати полярність «-», а для «Вітаміну В1 (тіамін, аневрин)» з концентрацією 5% на прокладку подається полярність «+» і т.д.. Методика застосування гальванізації та лікарського електрофорезу також описанау (1). Пристрій для гальванізації та лікарського електрофорезу, заводського виготовлення типу УГН-32 має просту схему (використовуються в медицині і в даний час) і повторити його не складно, проте цей пристрій має й недоліки: у перші 2-3 хв після включення струму його сила можесамостійно збільшитися у зв'язку із зменшенням опору шкіри.Тому під час процедури доводиться періодично перевіряти силу струму за показаннями стрілки міліамперметра та регулювати його (зменшуючи чи збільшуючи) при відхиленні від заданої величини.У УГН-32 максимальна постійна напруга становить 80 В (у 10-му положенні регулятора струму) і така напруга, при низькому опорі шкіри, може створити струм, небезпечний для життя людини;що не виключено у цьому приладі. У авторів був УГН-32 (1966 р. випуску) і розібраний на запчастини: міліамперметр на 5 мА (50 мА, з шунтом) типу М5-2 і корпус від УГН-32 можна використовувати для «модернізованої» конструкції.Автори пропонують два варіанти пристроїв для гальванізації та електрофорезу (ПГЕ) зі стабілізаторами струму: перший варіант-це ПГЕ, з живленням від електромережі;а другий варіант - це ПГЕ, з живленням від акумулятора на 12 В, яким можна користуватися і в польових умовах, або від випрямляча на 12 В;у стаціонарних умовах.Принципова електрична схема першого варіанта ПГЕ наведена на рис.1.
