Розробка для гуртка «Радіоконструкторів» - Приставка для прослуховування МР3 на телевізійні приймачі

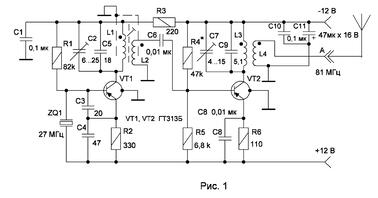

В даний час різними фірмами випускаються МР3 FM MODULATOR, які можна прослуховувати на радіоприймачі з FM діапазоном, використовуючи USB-флеш-накопичувачі («флешки»). Деякі радіоаматори намагаються отримати сигнал НЧ з МР3 FM модулятора; в принципі це можливо, проте при цьому можливо і пошкодити пристрій - краще просто взяти МР3 плеєр і з нього подати сигнал НЧ на підсилювач низької частоти. Автори використовують МР3 модулятор без будь-яких «модернізацій», але прослуховувати на телевізійний приймач - це підходить тим, хто не має радіоприймача з FM діапазоном. Прослуховування інформації в МР3 на телевізійні приймачі з МР3 модулятора можливе, якщо в ефірі крім несучої звуку - буде несуча зображення; і щоб різниця частот була 6,5 МГц. Відповідно до (1), несуча зображення розташована нижче несучого звуку. Так, за Fнес. зв. = 87,5 МГц (з МР3 FM модулятора), Fнес.зобр. повинна бути 81 МГц, відповідно. Принципова електрична схема приставки-генератора на 81 МГц наведена на рис.1. На транзисторі VT1 зібрано генератор на 27 МГц із застосуванням кварцового резонатора. Це загальновідома ємнісна "триточка", де замість коливального контуру застосовано кварцовий резонатор. Для коливального контуру L1, L2 використано каркас від контурів телевізора УНТ-35 діаметром 8 мм, котушку L2 слід намотати внизу каркасу; вона містить 2 витки дроту ПЕВ-2 0,5 мм, потім намотана L1, яка містить 10 витків дроту ПЕВ-2 0,5 мм. На котушки L1, L2 необхідно надіти екран. Слід пам'ятати, що екран зменшує індуктивність котушки. Налаштування зводиться до підстроювання конденсатора С2 та зміни індуктивності котушки L1 обертанням різьбового сердечника з карбонільного заліза, типу СЦР1, у каркасі котушок; для отримання максимального відхилення стрілки хвилеміру. На транзисторі VT2 виконано помножувач на три та отримано на виході частоту 81 МГц. Каркас котушок L3, L4 з полістиролу діаметром 9 мм на якому намотано спочатку котушку L4, яка містить 2 витки дроту ПЕВ-2 0,8 мм, потім L3, яка містить 6 витків дроту ПЕВ-2 0,8 мм з кроком 0 3 мм. Витки в котушках необхідно закріпити ниткою. Котушки L1, L2 встановлені вертикально, а котушки L3, L4 - горизонтально. Налаштування помножувача на три необхідно проводити також за допомогою хвилеміру, встановивши на ньому 81 МГц і «виловити» за допомогою конденсатора підстроювального С7 необхідну частоту. Приставка-генератор несучої зображення і MP3 FM модулятор підключаються до загального джерела живлення на 12 В. MP3 FM модулятор споживає струм близько 100 мА (залежно від фірми виготовлення споживаний струм може бути і інший) і генератор Fнес.зобр. споживає струм 50 мА. Користуватися приставкою просто: Телевізор встановлюємо в положення прийому метрових хвиль, підключаємо до телевізора, як антену шматок монтажного проводу, довжиною 1 м; такий же провід приєднуємо до приставки і розташовуємо поблизу антени від телевізора. Подаємо живлення на приставку та на MP3 FM модулятор та налаштуванням у телевізорі знаходимо утворений «телевізійний канал»; між третім та четвертим стандартними каналами. Зрозуміло, замість зображення буде білий екран. Яскравість на телевізорі слід зробити мінімальною. Якість звуку гарна завдяки MP3 FM модулятору. Приставка перевірена з багатьма телевізорами: "Електроніка 409Д", "Фотон Ц-381", "Фотон-232", "Ізумруд" та ін, де можливе плавне перелаштування частоти в метровому діапазоні. MP3 FM модулятор дозволяє проводити установку однієї зі 160 фіксованих частот у FM діапазоні; тому можна також вибрати іншу частоту під певний кварцовий резонатор, дотримуючись умови - різниця частот 6,5 МГц.Друкована плата генератора Fнес. зобр.має розміри 139×59 мм. Плата із боку компонентів показано на рис. 2. Плата з боку друкованих доріжок показано на рис. 3. Друкована плата поміщається у пластмасовий корпус розміром 145×65×45 мм. На торцевій стінці два гнізда для підключення живлення ±12 і гніздо для підключення антени. Схема проста та приставка виготовляється за один вечір.
