Розробка для гуртка «Радіоконструкторів» - Прийом радіомовлення діапазонах 65,8…73 МГц, 88…106 МГц на телевізійні приймачі.

Розробка для гуртка «Радіоконструкторів» - Прийом радіомовлення діапазонах 65,8…73 МГц, 88…106 МГц на телевізійні приймачі.

У більшості телевізорів застосована схема отримання проміжної частоти звукового супроводу, як різниця частот несучих зображення та звукового супроводу - та становить 6,5 МГц. Від телевізійного сигналу на виході селектора каналів після перетворення отримаємо Fнес. зобр. = 38 МГц і Fнес. звуку = 31,5 МГц при різницевій частоті 6,5 МГц. Зрозуміло, що прийняти радіомовлення з ефіру лише з однієї частотою на телевізійний приймач неможливо. Якщо замість Fнес. зобр. подати у схему частоту 38 МГц від додаткового генератора, то отримаємо можливість приймати радіомовні станції з частотною модуляцією (ЧМ) та з фазовою модуляцією (FM). Фактично здійснити це просто. Для здійснення прийому радіостанцій мовлення необхідно виготовити генератор на 38 МГц, з високою стабільністю частоти. Автори провели експеримент із подачею частоти відмінної від 38 МГц і виявили, що якісний прийом вдається отримати при частоті додаткового генератора від 37.8 до 39,0 МГц, таким чином підбір необхідного кварцового резонатора спрощується. Зрозуміло, що за певної частоти додаткового генератора радіостанція прослуховуватиметься у певному місці. Так, при використанні широко поширеного кварцового резонатора на 18,9 МГц і провівши подвоєння частоти отримано 37,8 МГц. За допомогою вернера частоту радіостанції необхідно підвести так, щоб після перетворення в СК-М-24С частота була 31.3 МГц ±ΔF; при цьому різницева частота 6,5 МГц ±ΔF. При частоті додаткового генератора 39,0 МГц після перетворення частота радіостанції повинна бути 32,5 МГц ±ΔF; при цьому різницева частота буде 6.5 МГц ±ΔF. Принципова електрична схема додаткового генератора наведено на рис.1. Це класична триточкова схема генератора з ємнісним зв'язком та кварцовим резонатором. Контур у ланцюзі колектора транзистора VT1 налаштований на другу гармоніку за допомогою підстроювального конденсатора С4; під час використання QZ1 на 18,9 МГц. Кварцовий резонатор QZ1 включений через конденсатор С2 і таким чином здійснено відведення частоти. Без відведення частоти кварцового резонатора замість конденсатора С2 необхідно поставити перемичку. У схемі генератора можливо застосувати кварцові резонатори (замість конденсатора С2 встановлюється перемичка) від радіостанції РСІУ і налаштувати контур на 5-ю або 6-ю гармоніку. Без перебудови контуру автор випробував генератор з кварцовими резонаторами, наведеними в таблиці 1. Кварцовий резонатор можна взяти й інший, підібравши його таким чином, щоб 1…6 гармоніки потрапляли в діапазон 37,8…39,0 МГц. Загалом підібрати кварцовий резонатор немає проблем. Дані контуру генератора: каркас від телевізійних приймачів УНТ-47-III діаметром 8 мм (екран циліндричний); L1 містить 10 витків дроту ПЕВ-1 0,5 мм з відведенням від 3-го витка, рахунок від верхнього кінця. L2 містить 2 витки дроту ПЕВ-1 ø 0,5 мм і намотана біля холодного кінця L2. Внизу каркаса намотується L2 а потім L1. Сердечник із карбонільного заліза типу СЦР-1 вводиться в кінець котушки L1 при цьому підвищується добротність котушки; можливо також проводити зміну індуктивності котушки. Друкована плата генератора на 37,828 МГц з боку радіокомпонентів наведена на рис.2 і з боку провідників на рис.3. Розміри друкованої плати 67×43 мм.

Таблиця 1.

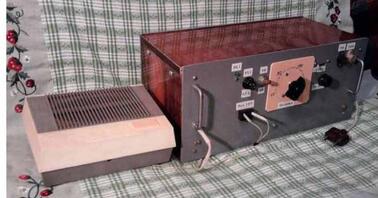

Щоб отримати різницеву частоту 6,5 МГц необхідно радіостанцію підвести так, щоб частота, що несе її після перетворення, становила 31,328 МГц. Частоту 31,328 МГц тракт УПЧІ пропускає із достатнім рівнем. Для прийому радіомовлення підійде будь-який телевізор із блоком СК-М-24 2С. Автори використали телевізор «Ізумруд». Оскільки телевізор використовується у авторів тільки для прослуховування радіомовлення, то в телевізорі знято живлення з кінескопа, знято систему, ТВС і транзистор строчної розгортки (КТ838).Селектор каналів метрового діапазону (СК-М-24 2С) має контрольне гніздо «Вих. ПЧ» до якого підключається генератор на частоту 37,828 МГц через конденсатор ємністю 1,5 пф і таким чином частота від додаткового генератора надійде на субмодуль радіоканалу СМРК-2, де і буде утворена різницева частота 6,5 МГц-проміжна частота для УПЧЗ-2. Прийом радіомовлення проводиться в діапазоні 1 ... 5 телевізійних каналах (I-II умовний діапазон), що відповідає перекриття частотою 49,75 ... 99,75 МГц, згідно з Л1. Насправді приймаються сигнали до 106 МГц і радіостанція FM на частоті 105 МГц приймається нормально. Радіохвилі радіомовлення, як правило, випромінюються з вертикальною поляризацією, проте і на звичайну телевізійну антену метрового діапазону нормальний прийом. Для якісного прийому далеких радіостанцій краще все ж таки застосувати антену з вертикальною поляризацією, або звичайну антену повернути на 90⁰. Інший варіант дещо складніший, проте приймач має значно менші розміри. У другому варіанті використовується модуль радіоканалу МРК-2 від телевізора типу 3УСЦТ (Фотон Ц381Д, Електрон 51ТЦ 433Д, Альфа 51ТЦ-4301 та інші). На платі А1 (МРК-2) встановлені та з'єднані між собою селектор каналів ДМВ типу СК-Д-24С, селектор каналів МВ типу СК-М-24-2С, субмодуль радіоканалу СМРК-2, а також субмодуль синхронізації УСР. При прийомі радіомовлення плата А1.4 (УСР) не використовується і її краще вилучити. З метою спрощення схеми загалом перелаштування по частоті здійснюється за допомогою потенціометра, підключеного до перетворювача напруги на 39 В. Потенціометр повинен мати лінійну характеристику залежності опору від кута повороту рухомого контакту, тобто група А. Принципова електрична схема перетворювача напруги наведена на рис. 4 .Це класичний генератор із частотою близько 1000 Гц за триточковою схемою з ємнісним зворотним зв'язком. Дані котушки контуру: феритовий сердечник типу Б-30 з µ = 2000, зазор - паперове кільце товщиною 0,2 мм, W1 = 620 витків дроту ПЕВ-2 ø 0,12 мм з відведенням від 310 витка, W2 = 1200 витків дроту -2 ø 0,12 мм.Вихідна напруга стабілізована стабілітронами VD5, VD6, VD7, які включені послідовно. Генератор додаткового сигналу на 37,828 МГц використовується той самий, що був описаний для першого варіанту і підключається до СК-М-24-2С до гнізда «Вих. ПЧ через конденсатор на 1,5 пф. З виходу СМРК звуковий сигнал надходить на підсилювач низької частоти (УНЧ). УНЧ можна застосувати кожен, при чутливості близько 70 мВ. Можливо також застосувати УНЧ від цього телевізора, виконаного на мікросхемі К174УН7, який знаходиться на платі А9 (блок управління БО-2-2).На УНЧ можна подати живлення +15 В, як це зроблено в телевізорі, замість +12 В, що підвищить вихідну потужність. Номери контактів роз'ємів плати А1 для підключення живлення, включення діапазонів, подачі напруги налаштування та вихід низькочастотного сигналу наведено на блок-схемі рис. 5.За допомогою перемикача SA1 вибираємо потрібний діапазон, і при прийомі станцій радіомовлення SA2 включений (подано живлення на Ген. 37,828). Приймач, зібраний з блоків від телевізора та двох додаткових схем, живиться стабільною напругою ±12 В від випрямляча або від акумулятора. Можна окремо подати на УНЧ підвищену напругу +15 В Ст.
