Розробка для гуртка радіоконструкторів - Простий звуковий сигналізатор

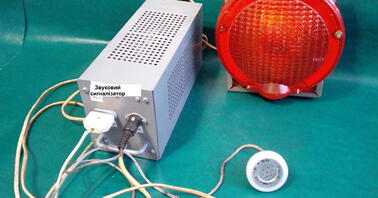

У запропонованій схемі простого звукового сигналізатора застосовано германієві транзистори, що спрощує його налаштування і радіоаматори-початківці легко можуть його виготовити.Як мікрофон з успіхом можна використовувати динамічний мікрофон типу МД85А та інші.У мікрофонному підсилювачі передбачено місцеве регулювання підсилення за допомогою зміни опору резистора R7, що може знадобитися для зменшення чутливості звукового реле.Максимальна чутливість звукового сигналізатора 5 ... 6 метрів, при використанні як мікрофон телефонного капсюля диференціальної системи, фірми "Tesla" з опором 50 Ом.Даний звуковий сигналізатор призначений для індикації рівня шуму в класі - якщо шум перевищує виставлене граничне значення, то при цьому на кілька секунд запалюється електролампа у ліхтарі з світлофільтрами червоного кольору.Світлофільтри встановлені спереду та з задньої сторони ліхтаря-як це видно на фото 1.Мікрофон звернений у бік класу.Чутливість виставляється такою, щоб від розмови вчителя звуковий сигналізатор не спрацьовував. Досвідчені радіоаматори можуть застосувати кремнієві транзистори для цієї ж схеми замість германієвих, проте при цьому необхідно ретельніше підбирати режими роботи транзисторів.Кремнієві транзистори можуть мати дуже великі значення статичного коефіцієнта передачі струму у схемі із загальним емітером (ОЕ) - так, наприклад, транзистори КТ3107К, КТ3107Л мають h21Е рівні 380 ... 800, згідно з довідником. Принципова електрична схема звукового сигналізатора наведена на рис.1. Мікрофонний підсилювач, як видно із схеми-трикаскадний. Транзисторні ПНЧ, як правило, потребують налаштування.Це тому, що транзистори мають великий розкид коефіцієнтів підсилення по постійному струму h21Э і щоб задати режим роботи транзистора доводиться підбирати величину опору резистора дільника напруги.Якщо ПНЧ має кілька каскадів, то налагоджують спочатку кінцевий каскад, а потім попередні - зменшуючи вхідну напругу, що подається на вхід каскаду.Коефіцієнт підсилення для багатокаскадного підсилювача, як відомо з теорії, можна розрахувати за формулою: Кпідс.пнч = Кпідс.1 × Кпідс.2 × ... Кпідс.N.Зрозуміло, що багатокаскадні ПНЧ мають великий коефіцієнт підсилення та більшу чутливість.На рис.1 наведено схему підсилювача, який має коефіцієнт підсилення, порядку 10000, з урахуванням коефіцієнта трансформації Т1;на навантаженні 1 ком.
