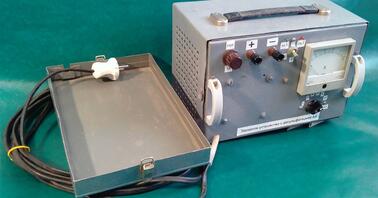

Розробка для гуртка радіоконструкторів – Простий зарядний пристрій з десульфатацією АА
У процесі старіння автомобільного акумулятора (АА) виникає сульфатація акумуляторних пластин і АА не в змозі забезпечити моментально великий розрядний струм на стартер автомобіля. У зв'язку з чим для АА, яким понад три роки бажано проводити лікувальні заряди, що усувають сульфатацію. У технічній літературі описувалося багато варіантів різних зарядних пристроїв (ЗП) автомобільних акумуляторів для усунення сульфатації.Описані в технічній літературі ЗП з десульфатацією АА, зазвичай мають схему з включенням резистора паралельно акумулятору - при цьому через резистор протікає струм при заряді АА, і розрядний, що знижує економічність ЗУ. Співавтори пропонують свій варіант зарядного пристрою автомобільних акумуляторів (ЗПАА) з десульфатацією, який є більш економічним, оскільки опір для розряду АА підключається тільки на період між зарядними імпульсами. Принципова електрична схема ЗПАА приведена на рис. 1. Зарядний струм контролюється амперметром РА, типу М42100 на 10 А. Як видно із схеми, акумулятор заряджається від однонапівперіодного випрямляча.Максимальний зарядний струм 5 А, в режимі десульфатації, виходить при подачі максимальної напруги, VI-му (12-й, фактично) положенні перемикача SA1. Щоб не було закорочення обмоток під час перемикання-виводи на перемикач подано через один. Під час негативної напівхвилі поданої на діод VD4 - на діоді VD1 буде позитивна напівхвиля, по відношенню до загального дроту і потужний транзисторний ключ на VT1 відкриється і через резистор R5 потече розрядний від АА струм. Для збільшення тривалості розрядних імпульсів у схему введено обмеження позитивного напівперіоду синусоїди зверху за рахунок стабілітрону VD3. У режимі десульфатації, коли перемикач SA2 в «II» - положенні - світить додатково світлодіод HL2, що і вказує на присутність розрядного струму. Транзистор VT1- транзисторного ключа закритий з появою зарядного імпульсу і зарядний струм надходить тільки на АА. Діод VD4 встановлений на тепловідводі з
S = 100 см2. Стабілітрон VD3 встановлений на тепловідводі з S = 50 см2. Транзистор VT1 встановлений на тепловідведення S = 50 см2. Якщо виникає необхідність екстреного заряду АА, то ЗУ можливо перетворити а випрямляч з двонапівперіодним режимом роботи, але без десульфатації; при цьому максимальний струм заряду отримаємо порядку 8 А. VD1 також встановлений на тепловідводі з S = 100 см2. Як силовий трансформатор використано широко поширений трансформатор від чорно-білого телевізора типу ТС-180-2 після невеликої переробки. Після розбирання трансформатора необхідно зняти всі вторинні обмотки і заново намотати чотири обмотки: на першій котушці намотується дві обмотки; ІІ-я містить 36 витків дроту
ПЕВ-2 ø 1,5 і має відводи від 18-го витка і від 21,5; 25; 28,5;32; 36 витка, забезпечує вихідну змінну напругу 5+1+1+1+1+1+1В; III обмотка містить 25,5 витків дроту ПЕВ-2 ø 1,5 мм. На іншій котушці намотується дві обмотки (IV і V) без відводів і містять по 25,5 витків дроту ПЕВ-2 1,5 мм. Як видно зі схеми, всі вторинні обмотки включені послідовно згідно. Відводи у II обмотці зроблені для зміни вихідної напруги, і відповідно зміни зарядного струму АА.Максимальний зарядний струм, порядку 5 А отримаємо в VI положенні перемикача SA1 в режимі десульфатації і 8 А без десульфатації.Первинні обмотки включені послідовно, відповідно, повністю тобто 127 + 127, і трансформатор витримує напругу в електромережі 254 В, а від напруги в електромережі ~ 220 В + 10% зовсім не гріється при цілодобовій роботі. При складанні трансформатора торці "підків" трансформаторного заліза необхідно покрити фарбою. Спочатку заряд АА виставляється струм 5 на 1…2 години, та був знижується струм встановленням перемикача SA1 в «III»-е положення, у якому заряд триває до закінчення заряду. Під час заряду струм поступово зменшуватиметься, що цілком закономірно, оскільки напруга на АА поступово збільшується. Закінчення заряду при зменшенні струму заряду до 1…1,5 А. ЗПАА збирається у металевому корпусі відповідних розмірів. В авторському варіанті габаритні розміри ЗПАА становлять 250×170×150 мм. Варіант ЗПАА показаний на фото 1. Амперметр на 10 А можна застосувати й іншого типу: А 72П, Т210, Е8030, А-72-6, Е365 та інші. Діоди Д242 можна замінити на Д243, Д246, Д247.
