Розробка для гуртка радіоконструкторів - Простий супергетеродинний радіоприймач КВ діапазону

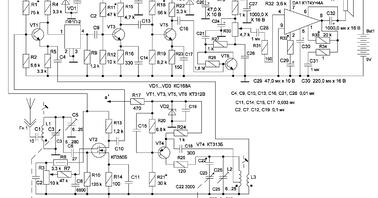

Якщо радіоаматор виготовляв приймачі прямого посилення, регенеративні і надрегенеративні приймачі, то він вже має досвід і може розпочати виготовлення супергетеродинного радіоприймача. У технічній літературі наведено багато схем супергетеродинних приймачів, проте багато з них мають коливальні контури в підсилювачі проміжної частоти (ППЧ), що ускладнює налаштування приймачів.Автори пропонують схему простого супергетеродинного радіоприймача з використанням п'єзокерамічного фільтра ПФ1П-2 на 465 кГц в ППЧ і без котушок індуктивності;що значно полегшує налаштування радіоприймача.Радіоприймач виконаний на шести кремнієвих транзисторах та одній мікросхемі.Запропонована автором схема налаштовується досить легко і виготовити його може і радіоаматор-початківець.Приймач має високу чутливість і добре чутно як близькі, так і віддалені радіостанції.Приймач живиться від шести елементів типу АА, напругою 9 (можливо також використовувати дві батареї типу 3336, включивши їх послідовно) і споживає струм, близько 60 мА.Приймач зберігає працездатність при заниженні напруги живлення до 7,5 В. Завдяки застосуванню мікросхеми підсилювача низької частоти (ПНЧ) вдалося значно зменшити кількість радіоелементів у приймачі. Принципова електрична схема приймача наведена на рис.1. Вхідний коливальний контур складається з котушки індуктивності L1 і конденсатора змінної ємності (КЗЕ) С3 і підстроювального конденсатора С5.На транзисторі VT2 зібраний підсилювач високої частоти (ПВЧ) польовому транзисторі КП350Б з двома ізольованими затворами та каналом n-типу, що дозволило отримати можливість ручного регулювання підсилення в каскаді ПВЧ;за допомогою потенціометра R3.Слід зауважити, що змінний резистор R3 повинен мати групу А, тобто прямо пропорційна зміна опору від повороту кута рухомого контакту.На транзисторі VT1 зібраний змішувач, який надходять сигнали від ПВЧ і гетеродина.Напруга живлення ПВЧ та змішувача стабілізовано стабілітроном VD1.Гетеродин зібраний окремим каскадом на транзисторі VT4 за схемою з індуктивним зворотним зв'язком.Окремі гетеродини значно стабільніші у роботі, порівняно з суміщеними та простіше у налаштуванні;тому що легше підібрати оптимальний режим роботи.Оптимальні режими точки зміщення транзисторів;для змішувача, здійснюється підбором резистора R1, для гетеродина-R21. На транзисторах VT3 і VT4 зібраний аперіодичний ППЧ На транзисторі VT6 зібраний детектор.Такий детектор, як показує експеримент, ефективніший, ніж схема подвоєння напруги з двома діодами.На радіоелементах З21, R27, З26 виконаний П-подібний фільтр низької частоти. Для стабільності режиму роботи транзистора - гетеродин живиться стабілізованою напругою 6,8 В, за рахунок застосування стабілітрона VD2.Режими роботи транзисторів в ППЧ стабілізовано за рахунок застосування стабілітрона VD3.Низькочастотний сигнал знімається з потенціометра R30 та подається на підсилювач низької частоти на мікросхемі DA1 типу К174УН4А, яка на навантаженні 8 Ом забезпечує максимальну потужність 0,8 Вт.За основу взято типову схему включення мікросхеми, проте в результаті експерименту з'ясувалося, що краще збільшити глибину зворотного негативного зв'язку;для цього опір резистора R32 з 1,8 кОм (у типовій схемі) було збільшено до 3,6 кОм;при цьому знизилася трохи чутливість, але ПНЧ працює стійко - немає збуджень.Крім цього аналіз «начинки» мікросхеми дозволив використовувати 1-й вивід мікросхеми для збільшення струму спокою кінцевих транзисторів на 10 мА -в такий спосіб вдалося зменшити спотворення при максимальній потужності;без збільшення струму спокою спостерігалися спотворення типу "сходинки".Як показує практика, мікросхема К174УН4А не виходить з ладу від такого струму спокою та працює тривалий час.Якщо опір резистора R33 збільшити, то спокій зменшиться.Якщо приймач передбачається використовувати в походах, де важливо економний режим роботи, то резистор R33 можливо виключити, і приймач споживатиме лише 50 мА.Мікросхема встановлюється на невеликому радіаторі S=30 см2.Підказка цоколівки мікросхеми наведена на рис.2.. Підказка цоколівки польового транзистора КП350Б наведена на рис.3. Замість п'єзокерамічного фільтра ПФ1П-2 можна застосувати фільтри типу ПФ1П-1М, або ФП1П-023.
