Розробка для гуртка радіоконструкторів – Простий підсилювач низької частоти класу А - на германієвих транзисторах
Германієві транзистори не випускаються промисловістю, проте їх є в достатній кількості і навіть можливо купити через Інтернет магазини, причому вони досить дешеві. Крім цього, як стверджують «меломани» звучання музикальних програм на підсилювачах з германієвими транзисторами краще, порівняно з підсилювачами на кремнієвих транзисторах.

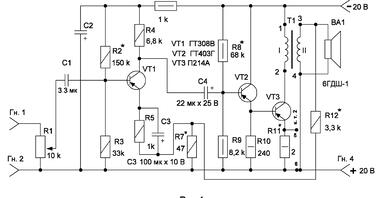

Принципова електрична схема підсилювача низької частоти (ПНЧ) приведена на рис. 1. Схема не нова – можна сказати – класична, є багатьох підручниках з радіотехніки. Як видно з схеми – це трикаскадний підсилювач з трансформаторним виходом. Перший і третій каскади зібрані по схемі з загальним емітером і дають велике підсилення, а другий каскад зібраний по схемі з загальним колектором – забезпечує має низький вихідний опір і забезпечує узгодження між першим і третім каскадами. В першому (R3) і третьому (R7) каскадах є місцевий негативний зворотній зв’язок. Є також ланцюг загального зворотнього зв’язку, що охоплює всі три каскади ПНЧ – це через резистор R12. Глибина загального негативного зворотнього зв’язку (ЗНЗЗ) залежить від вибору величини резистора R12 – при зменшенні величини опору резистора R12 – глибина ЗНЗЗ буде більшою і чутливість ПНЧ зменшується. Для початку перевіряєм роботу ПНЧ без ЗНЗЗ, тобто розриваєм ланцюг з R12. Замість гучномовця під’єднуємо резистор на 4 Ом, потужністю 10 Вт і підключаєм до нього осцилограф. Налаштування ПНЧ починаємо з кінця – відключаєм конденсатор С4 і на нього подаємо синусоїдальний сигнал з частотою 400- 1000 Гц з напругою 700 мв і підбираємо величину резистора R8 щоб сигнал на виході був симетричний. Практично, це робити зручніше – якщо резистор R8 замінити ланцюгом з послідовно включених потенціометра на 100 кОм і додаткового резистора на 24 кОм. Після налагодження випаяти ланцюг, заміряти омметром і підібрати резистор найближчий по номіналу. Якщо сигнал має обмеження зверху і знизу, то зменшуємо вхідну напругу, щоб сигнал був «чисто» синусоїдальним. Після налаштування останніх двох каскадів відновлюємо схему, тобто підпаюємо конденсатор до колектора транзистора VT1. Відпаюємо резистор R2, а замість нього вмикаємо ланцюг з потенціометра на 250 кОм і постійного резистора на 33 кОм. Потім подаємо синусоїдальний сигнал на вхід підсилювача зменшивши напругу до 200 мВ. Зміною величини опору потенціометра добиваємося симетричності вихідного сигналу. Якщо сигнал буде спотворений і має обмеження обох напівхвиль синусоїди, то необхідно зменшити вхідну напругу сигналу. Після налаштування випаюємо ланцюг, заміряємо величину опору і підбираєм найближчий по стандартному номіналу. Бувають випадки, що потрібно взяти два резистора і включити їх послідовно. При підключеному осцилографі і поданому на вхід сигналові під’єднуємо ланцюг загального зворотнього зв’язку – при цьому напруга вихідного сигналу має зменшитися на 5-10%. Якщо зменшується в більшій степені, то необхідно збільшити опір резистора R12 (підібрати). Якщо напруга збільшилася, або виникла генерація, то це утворився позитивний зворотній зв’язок і необхідно поміняти місцями виводи первинної обмотки 1 і 2 (можливо також поміняти і на вторинній обмотці). Транзистор VT3 - П214А необхідно встановити на радіаторі з S = 100 см в квадраті.
Вихідний трансформатор можливо взяти фабричний – типу ТВЗ- П2 від телевізора, з такими даними: залізо осердя УШ 16 × 24, первинна обмотка має 196 витків дроту ПЭЛ діаметром 0,41; вторинна обмотка має 160 витків дроту ПЭЛ діаметром 0,64. Можливо також взяти вихідний трансформатор від автомобільних радіоприймачів АТ64, АТ66; використавши обидві обмотки первинні, як одну. Можливо також самому намотати трансформатор з осердям УШ 16 × 32, первинна обмотка має 240 витків дроту ПЭЛ діаметром 0,41; вторинна обмотка має 110 витків дроту ПЭЛ діаметром 0,64. . Транзистор П214А можливо замінити на П213, П214, П215, П217 з любими літерними індексами. Транзистор ГТ403Г можливо замінити на ГТ403, ГТ402 з любими літерними індексами. Транзистор ГТ308В можливо замінити на ГТ308, П416 з любими літерними індексами. Слід сказати, що бажано вибрати транзистори з більшими коефіцієнтами підсилення по постійному струму h21е – транзистори мають великий розкид цього параметру. Так, наприклад: транзистори типу П214А мають h21е рівний 50-150; а П214 тільки – 20…60; транзистори типу ГТ403Г мають h21е рівний 45-150; а ГТ403А тільки – 20…60; транзистори типу ГТ308В мають h21е рівний 80-200; а ГТ308А тільки – 20…75; Малопотужні транзистори доцільно перевірити на вимірювачу коефіцієнту підсилення малопотужних транзисторів , описаному в (1). При напрузі живлення ±20 В підсилювач розвиває потужність, порядку 4 Вт при нелінійних спотвореннях до 1%. Підсилювач можливо живити напругою ±12 В, але при цьому вихідна потужність значно менша – порядку 1,5 Вт. Якщо завідомо робити підсилювач з живленням від ±12 В, то вихідний трансформатор фабричний підібрати ще легше – підійдуть трансформатори від магнітофонів: «Десна», «Спутник», радіоприймчів: «Бригантина»,
«ВЭФ -201», «Иволга-66» та багато інших.
При відтворенні музикальних програм – звук приємний, так звучить «клас А».
1. Співавтори: Бабин Дмитро Святославович, Бабин Святослав Філатович, Розробка для гуртка радіоконструкторів - Простий вимірювач коефіцієнту підсилення малопотужних транзисторів, платформа «Всеосвіта», 2024
