Розробка для гуртка «Радіоконструкторів» - Простий перетворювач напруги для живлення люмінесцентної лампи

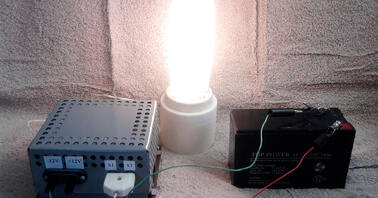

У технічній літературі описано багато варіантів перетворювачів напруги живлення люмінесцентних ламп (ЛЛ), проте для цих схем необхідно самостійно виготовляти трансформатор. Автори пропонують свій варіант перетворювача з використанням як трансформатор ТВС типу ТВС-110ЛА від чорно-білого телевізора з невеликою доробкою. Перетворювач живиться напругою ±12 В та забезпечує запалення та горіння люмінесцентних ламп потужністю 6…40 Вт. При живленні напругою ±12 В споживаний струм становить 0,6 А. Принципова електрична схема перетворювача наведено на рис.1. Як видно зі схеми, це класичний мультивібратор. Для вихідного трансформатора використано ТВС-110ЛА з невеликою доробкою. У трансформаторі знімається алюмінієва кріпильна пластина і замість цієї пластини встановлюється смужка склотекстоліту, в якому необхідно просвердлити два отвори під шпильки; розбирати ТВС не потрібно. Потім феритовий стрижень, разом із встановленою смужкою необхідно обгорнути щільним папером і намотати 16 витків у два дроти ПЕВ-2 діаметром 0,8 мм; це і буде I і II обмотки, які необхідно з'єднати послідовно, згідно - тобто кінець першої обмотки з початком другої. Інші обмотки використовуються без змін. Кількість витків, згідно (1) таке: Wн-к = 1200 витків ПЕВ-2 0,1 мм, W4-9 = 960 віт. ПЕВ-2 0,23 мм (обмотка 4-5 на 80 віт., Провід ПЕВ-2 0,41 мм), W1-3 = 96 віт. ПЕВ-2 ø 0,23 мм. Для живлення ЛЛ застосовано дві послідовно включені обмотки; III та IV. Як показує експеримент, V обмотка також підходить для живлення ЛЛ. Якщо в трансформаторі несправна V обмотка, її краще видалити без розбирання ТВС. Якщо виникне необхідність збільшити вихідну напругу, для цього слід зменшити кількість витків I і II обмоток; але не менше 10 витків. Транзистори VT1, VT2 необхідно встановити на радіаторах з S = 50 см2. Замість транзистори КТ808А (КТ808АМ) можна застосувати транзистори КТ805 з будь-якими літерними індексами. Живити перетворювач можна від акумулятора типу ТР7-12 (12V, 7AH). Зовнішній вигляд перетворювача напруги показаний на фото 1. Хороший результат виходить також при використанні колб від компактних люмінесцентних ламп потужністю 15 ... 40 Вт.
