Розробка для гуртка «Радіоконструкторів» - Простий переговорний пристрій

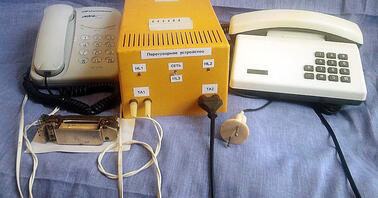

Переговорні пристрої були описані в технічній літературі неодноразово, проте ми пропонуємо свій варіант простого переговорного пристрою (ППП) з телефонними апаратами (ТА), який легко повторюється радіоаматорами-початківцями. Переговорний пристрій забезпечує зв'язок по двопровідній лінії з опором шлейфу не більше 1200 Ом, на відстань до 4 км; може бути використано для організації зв'язку: директор-секретар, на підприємстві, між будинками (квартирами), будинок-хвіртка тощо. При знятті мікротелефонної трубки на одному з ТА на протилежний телефон надходитиме виклик протягом 5...6 сек. При знятті мікротелефонної трубки і на другому ТА після припинення виклику, «абоненти» мають можливість вести розмову. Якщо потрібно повторити дзвінок, необхідно коротко натиснути на важіль апарата. ТА можуть бути будь-якого типу: ТА68, ТАН66, ТАН70, DD-2240 та інші; застосовні також ТА68 без номеронабирачів, що використовуються на виробництвах для внутрішнього зв'язку. Розмовний тракт симетричний; тому перешкод від наведень немає і при справних телефонних апаратах чутність хороша. Вугільні мікрофони бажано замінити на МПК-101-ІІ-У. Принципова електрична схема ППУ наведено на рис.1. У схемі використано найпростіший випрямляч для живлення пристрою, із застосуванням дроселя Др.1 у фільтрі. У пристрої застосований уніфікований трансформатор типу ТАН-1 потужністю 36 Вт. Вторинні обмотки включені послідовно (синфазно) збільшення напруги. Трансформатор ТАН-1 має кілька вторинних обмоток: чотири обмотки по 28 (7-8, 9-10, 11-12, 13-14), дві обмотки по 6,3 (15-16, 17-18) і дві обмотки на 5/6,3 В (19-20-21, 22-23-24); Детально дані силових уніфікованих трансформаторів описані Л1. В принципі можна взяти будь-який силовий трансформатор потужністю близько 30...40 Вт з відповідними напругами на вторинних обмотках. У схемі використано мостову схему на діодах VD3 ... VD6 і фільтр, що згладжує, з дроселем Др.1. Дросель застосовано заводського виготовлення від чорно-білого телевізора типу УНТ47/59, використана перша обмотка на 47 Ом з W1= 1220 витків дроту ПЕЛ ø 0,31, згідно з Л2. При знятті мікротелефонної трубки одному з ТА; апарат отримує живлення через обмотки реле К2 чи К3 і реле спрацьовують. К2 від шлейфу зі зняттям мікротелефонної трубки на ТА1 і К3 від шлейфу при знятті мікротелефонної трубки на ТА2. При знятті мікротелефонної трубки одному з ТА спрацюють реле К2 чи К3 і перемикатися контакт 14 з 13 на 15; і за рахунок розряду конденсаторів С4 або С1 будуть відкриватися транзисторні ключі на VT2 або VT1- в результаті спрацюють реле виклику К4 або К1 і своїми контактами 14-15, 54-55 подадуть напругу виклику в лінію. При знятті мікротелефонної трубки на ТА1- спрацює реле К2 та К4 (короткочасно) та надійде виклик на ТА2 протягом 5…6 сек. При знятті мікротелефонної трубки на ТА2 спрацюють реле К3 і К1 (короткочасно) і надійде виклик на ТА1 протягом 5 ... 6 сек. При знятті мікротелефонної трубки на обох ТА, після припинення здійснення виклику, будуть у роботі реле К2 і К3 і своїми контактами 11-12 К2, 11-12 К3 і 51-52 К2, 51-52 К3 закорочують входи транзисторних ключів на VT1, VT та викличні реле К1, К4 будуть знеструмлені. Світіння світлодіода HL1 означає надходження виклику від першого абонента з ТА1, а свічення світлодіода HL2 означає надходження виклику від другого абонента, тобто з ТА2. Для радіоаматорів-початківців підказка нумерації контактів реле типу РПН наведена на рис. 2. Стабілітрон VD8 знижує напругу до 6,8 для керування транзисторними ключами. Час дзвінка залежить від ємності конденсаторів С1, С4; при ємності 470 мкф час виклику становитиме 5...6 сек. При необхідності час звучання виклику можна змінити на 2,5...3 сек, замінивши конденсатори С1 і С4 на 220 мкф. Реле К2, К3 типу РПН, паспорт Р4.535.381Д з двома обмотками по 500 Ом та однаковою кількістю витків; по 6200 віт. ПЕВ2 ø 0,11. Реле К1, К4 також типу РПН з опором 1000 Ом, паспорт РФ4.530.707Д (12400 витків ПЕВ2 0,11). К1, К4 можна замінити на реле з опором 2000 Ом. Якщо обмежиться меншою відстанню до 1 км, то реле К2, К3 можна застосувати з опором по 200…300 Ом і знизити живлення пристрою до 36, підключивши випрямний міст до однієї вторинної обмотки, тобто замість 21 щтифта на 14. Можливо також знизити викличну напругу до 56, якщо замість щтифта 12 підключиться до щифта 10. У деяких випадках якщо не потрібно отримувати виклик; на хвіртці, наприклад, на даху - при налаштуванні антен - замість ТА можна використовувати тільки мікротелефонну трубку, де послідовно включені мікрофон типу МПК-101-II-У, телефонний капсуль типу ТК-67-УТ-II та перемикач з контактами на замикання. Мікрофон МПК-101-II-У є досить чутливим і «чує» розмову на відстані 1…1,5 м. Якщо ТА знаходиться на столі біля ППУ, то по світінню світлодіода HL1, HL2 зручно орієнтуватися про закінчення виклику. Переговорний пристрій надійний в експлуатації та допускає цілодобову роботу. ППУ зібрано у пластмасовому корпусі розміром: 150×105×260 мм. та має вагу 1,6 кг. Загальний вигляд ППУ та реле типу РПН показано на фото 1. Якщо до ППУ додати приставку, то отримаємо комутатор телефонного зв'язку (КТС) на потрібну кількість абонентів. Схему такої приставки наведено на рис. 3. Підключивши за допомогою певного тумблера потрібного абонента на приставці, знімаємо трубку мікротелефону на ТА1 і потрібний абонент отримає виклик. При знятті мікротелефонної трубки одним із абонентів на приставці засвітиться світлодіод цього абонента і звучатиме сигнал дзвінка з частотою близько 400 Гц. Сигнал виробляється мультивібратором на транзисторах VT2, VT3, зібраним за класичною схемою. На транзисторі VT1 зібраний транзисторний ключ, що гальванічно пов'язаний з навантаженням транзистора VT2 мультивібратора. У ланцюг колектора транзисторного ключа включений високоомний капсуль типу ВП1 (можна також застосувати імпортний високоомний капсуль). Якщо виникне необхідність зменшити гучність звучання «зуммера», це зробити найпростіше замінивши стабілітрон VD2 Д815Д (12 В) у схемі рис. 3 на стабілітрон з меншою напругою стабілізації, наприклад, на Д815Г (10 В), Д815В (8,2 В) або Д815Б (6,8). Отримавши виклик, диспетчер тумблером підключає цього абонента до ППУ та веде розмову. Слід також зауважити, що давши по черзі виклик диспетчер може підключити одночасно два-три абоненти, причому вони можуть вести розмову між собою. При необхідності ППУ та приставку можна змонтувати в одному корпусі. У приставці використовуються "тумблера" типу ТП1-2, або телефонні ключі на два або три положення. При використанні телефонних ключів на три положення можна завести на нього "виклику" напругу і при необхідності подавати виклик на ТА абонентів за допомогою ключа. Можливо також начинку ТА помістити в корпус комутатора, а зовні буде тільки мікротелефонна трубка. Загальний вигляд КТС на сім абонентів, із вбудованою всередину «начинкою» ТА показано на фото.2. Лінії до абонентів зручно підключати за допомогою гнізда; на КТС встановлюється гніздовий роз'єм, а телефонний кабель типу ТПП розпаюється на ножовому роз'ємі. Роз'єм може бути будь-якого типу, з необхідною кількістю контактів.
