Розробка для гуртка «Радіоконструкторів» - Просте реле часу з комутацією потужних електроприладів

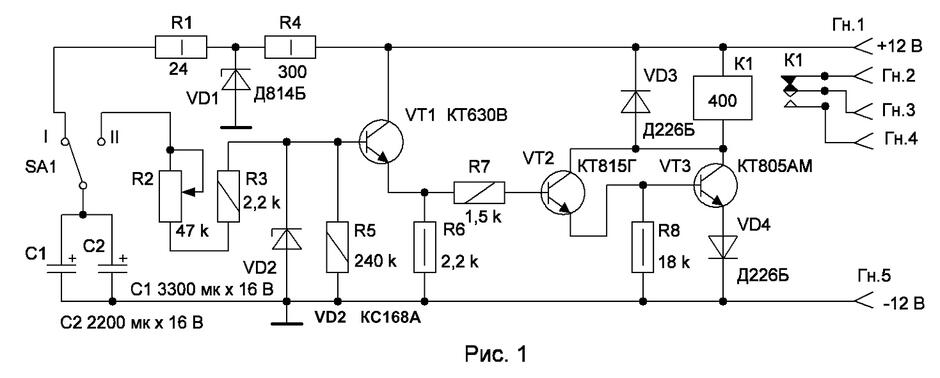

У технічній літературі описано багато варіантів реле часу (РЧ), проте чимало їх досить складні. Автор пропонує свій варіант простого реле часу на трьох транзисторах і реле з контактами що дозволять комутувати електроприлади потужністю до 1 кВт. Реле часу просте і налагодження не потребує - його можуть легко повторити навіть радіоаматори-початківці. включення споживачів на певний час. Максимальний час відліку РЧ - 15 хвилин, з можливістю вибору будь-якого проміжного часу за допомогою потенціометра. Принципова електрична схема РЧ наведена на рис. 1.
В сучасності - в багатьох зарубіжних конструкціях використовуються реле для комутації потужних споживачів такі реле бувають з обмотками включення на 12 В, 24 В та на інші напруги. Для даної конструкції використано реле на 12 В – зовнішній вигляд розібраного реле показаний на фото 1. Таке реле, типу JZC-22F має опір обмотки 370 Ом (зверху на кожуху надпис 400 Ом). Напруга спрацьовування 12 В (експериментально від 10 В також спрацьовує). При напрузі 120 В змінного струму має допустимий струм комутації 7 А, а при напрузі 240 В змінного струму має допустимий струм комутації 5 А. Таким чином електроприлади потужністю до 1 кВТ цілком можливо включати на певний час за допомогою даного РЧ.
Схема дуже проста – перший каскад на VT1 це емітерний повторювач – забезпечує високоомний вхід схеми; на транзисторах VT2, VT3 виконано потужний транзисторний ключ, який при відкриванні подає струм в реле К1 і воно спрацьовує. Для захисту транзистора VT1 від перенапруги в схему введено стабілітрон VD2, типу КС168А, тобто на 6,8 В.
Відлік часу залежить від сумарної ємності конденсаторів С1 і С2 і від величини опору потенціометру R2. Зрозуміло, що при найменшому опорі потенціометру R2 час відліку буде найменшим, а при максимальному опорі R2 – він становить 15 хвилин. При підборі оксидних конденсаторів необхідно вибирати якісні конденсатори, щоб вони мали великий опір для постійного струму (щоб не було саморозряду). Якщо виникне необхідність збільшити час відліку, то до конденсаторів С1 і С2 необхідно паралельно добавити ще додаткову ємність.
В початковому стані конденсатори С1 і С2 заряджаються напругою 9 В знятою з стабілітрона VD1, а при переводі перемикача SA1 з «I» положення в «II» позитивна положення напруга через емітерний повторювач на VT1 поступає на транзисторний ключ, який відкривається і спрацьовує реле К1 і своїми контактами включає потрібного споживача – при розряді конденсатора за певний час (в залежності від виставленого опору R2) реле К1 відпускає і знімається живлення з споживача. Живиться РЧ від батареї з 8-ми елементів типу АА, або від випрямляча на ±12 В від електромережі змінного струму
220 В.
