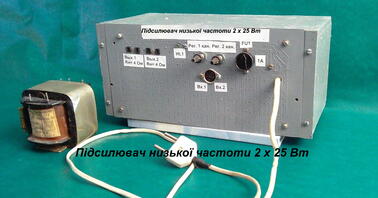

Розробка для гуртка радіоконструкторів - Підсилювач низької частоти 2×25 Вт на мікросхемі TDA7375 для шкільного радіовузла
Мікросхеми типу TDA7375 призначені для автомобільних магнітол, зокрема використовують у магнітолах Blaupunkt, VOLKSWAGEN BETA V та ін.; проте їх цілком можливо використовувати й для інших цілей. Мікросхема TDA7375 - двох/чотириканальний підсилювач низької частоти, що працює в режимі АВ.Номінальна напруга живлення - 14,4 В, проте на мікросхему можна подавати напругу від 8 В до 18 В, згідно з технічним паспортом. Перевагою є наявність вбудованої схеми захисту від перегріву.Найбільшу потужність можливо отримати при типовій схемі мостової включення - при цьому отримаємо двоканальний підсилювач низької частоти (ПНЧ) з вихідною потужністю 25 Вт на канал, при навантаженні 4 Ом.При максимальній потужності коефіцієнт нелінійних спотворень (КНС) досить великий, близько 10%, а при зниженні вихідної потужності до 20 Вт КНС значно менше. А за потужності 4 Вт, КНС дорівнює 0,02%, згідно з паспортними даними. Слід зазначити, що мостова схема включення має найменшу кількість радіоелементів, всього 8 шт.Чутливість мікросхеми, порядку 0,7 В, а при подачі 1 В буде перевантаження і відповідно великі нелінійні спотворення. Подача на вхід сигналу з напругою більше 1 може вивести її з ладу, це також потрібно мати на увазі. Застосування цієї мікросхеми обумовлено тим, що вона широко поширена, має хороші параметри, низьку ціну, та й цій схемі в цілому виходить ПНЧ досить простий і складання такого ПНЧ доступна навіть початківцям радіоаматорам. Слід зауважити, що на вивід STBY (черговий режим) необхідно подавати позитивну напругу 4…5 В, але не більше. Деякі радіоаматори подають +8…18 і схема при цьому може вийти з ладу. Схема двоканального ПНЧ із блоком живлення наведена на
рис. 1. Для зниження напруги для подачі на висновок STBY застосовано стабілітрон VD5 на 4,7 В. Якщо передбачається живити ПНЧ від автомобільного акумулятора, схема спрощується і випрямляч виготовляти немає необхідності. Мікросхема встановлюється на тепловідведення з S = 200 см2. В принципі, якщо є можливість, то краще застосувати тепловідведення для мікросхеми ще з більшою площею. При встановленні мікросхеми на радіатор слід застосувати теплопровідну пасту (КПТ-8 або іншу). Силові діоди VD1 ... VD4 встановлені на тепловідведення з S = 50 см2. Початківці-радіоаматори зазвичай цю схему виконують навісним монтажем, розпаюючи радіоелементи (конденсатор фільтрації С8 окремо) на роз'єм від реле РП4 (РП5, РП7), або на двох планках з пелюстками, Від радіоелементів до виводів мікросхеми йдуть лише провідники. Потрібно, щоб провідники були якомога коротшими. Рахунок виводів на мікросхемі, зліва-направо. Як силовий трансформатор використано широко поширений трансформатор від чорно-білого телевізора типу ТС-180-2 після невеликої переробки. Розбирати трансформатор не потрібно. Між котушками зазвичай є зазор і необхідно додатково на одній з котушок намотати 6 витків проводу ПЕВ-2 ø 1,5 мм - це і буде обмотка IV, а обмотки II і III використовуються ті, які вже є в трансформаторі (по 23 витка проводу ПЕВ -2 ø 1,5 мм). Усі три вторинних обмотки включаються послідовно, згідно. Первинні обмотки також включені послідовно, згідно, повністю тобто 127 + 127, і трансформатор витримує напругу в електромережі 254 В, а від напруги в електромережі ~ 220 В + 10% зовсім не гріється при цілодобовій роботі. Клеми первинної обмотки силового трансформатора, пов'язані з електромережею, необхідно ізолювати; після монтажних робіт. В принципі, як силовий трансформатор можна застосувати будь-який силовий трансформатор, потужністю 90...100 Вт; який має вихідну напругу 12…13 при струмі 4…5 А. Більш досвідчені радіоаматори можуть виготовити випрямляч зі стабілізатором напруги на 15 В. Зрозуміло, що для озвучування необхідно додатково застосувати мікрофонний підсилювач. Хороший результат виходить при подачі сигналу мініатюрного радіоприймача з приставкою для підключення зовнішньої антени. На ПНЧ можна подавати стерео сигнал від аудіоплеєра, використовуючи обидва канали - при цьому гучномовці необхідно рознести в просторі. Замість динаміків типу 20 ГДШ-108 з успіхом можливо використовувати колонки Radiotehnika S-30B у яких номінальний опір також дорівнює 4 Ома та максимальна паспортна потужність 30 Вт. Як показує практика, за допомогою ПНЧ за наведеною схемою цілком можливо озвучувати шкільні майданчики невеликих розмірів, або актову залу. При необхідності, вхідний сигнал можна подавати одночасно на обидва канали в режимі «моно». Враховуючи простоту схеми-такий ПНЧ можна виготовити за кілька годин. Корпус ПНЧ може бути як металевим, так і пластмасовим, проте необхідно передбачити решітку для вентиляції. Налагодження ПНЧ не вимагає і почне працювати відразу, за умови, що все зібрано правильно і мікросхема не бракована. Бажано спочатку замість динаміків підключити дротяні навантаження на 4 Ом і подати на вхід звуковий сигнал і за допомогою навушника прослухати сигнал на навантаженні; якщо прослуховується сигнал, то після знеструмлення ПНЧ замінити навантаження динаміками. Якщо в наявності немає динаміків з опором 4 Ом, то з успіхом можна застосувати динаміки на 8 Ом, якщо два динаміки з'єднати паралельно, дотримуючись полярності. Легше придбати трансформатор ТС-180-2, а якщо є можливість придбати інший трансформатор (менших розмірів), то габаритні розміри ПНЧ будуть меншими. Один із варіантів УНЧ 2× 25 Вт показаний на фото. У цьому УНЧ використовується силовий трансформатор типу ОСД-0,1У4.2 потужністю 100 Вт та з вихідною напругою 12 В; габаритні розміри трансформатора невеликі. Зовнішній вигляд трансформатора типу ОСД-0,1У4.2 також показано на фото.
