Розробка для гуртка радіоконструкторів – Перевірка
справності напівпровідникових діодів та транзисторів за допомогою омметра
Перевірка справності напівпровідникових діодів
Напівпровідникові діоди можна перевірити за допомогою омметра. Перевірка справності напівпровідникових діодів полягає у вимірі їх зворотного Rзв. і прямого Rnp. опорів. Чим більше співвідношення Rзв./Rnp., тим вища якість діода. Для перевірки напівпровідникового діода підключається тестер. При цьому вихідна напруга вимірювального приладу не повинна перевищувати U доп. макс. для даного діода.

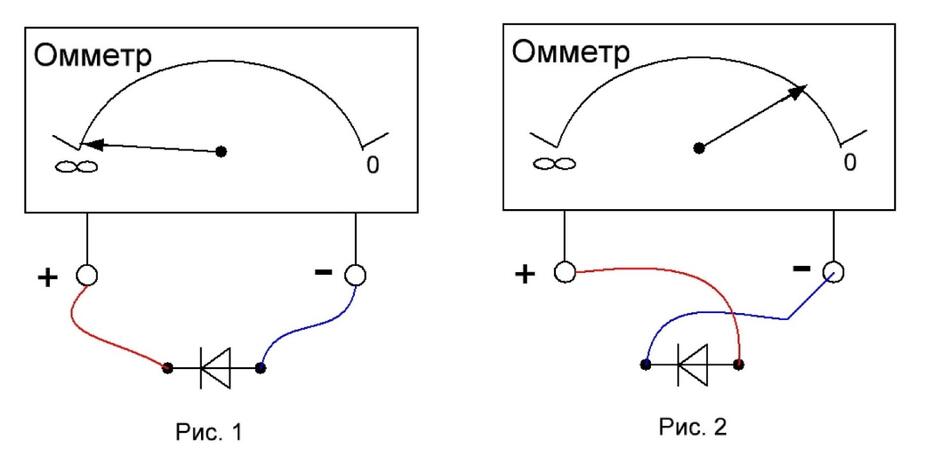

Схеми вимірювань опорів Rзв. (Рис. 1) і Rnp. (Рис. 2) приведено нижче.
Зрозуміло, що діоди необхідно перевіряти випаяними з схеми, щоб схема не шунтувала діод. Зворотній опір повинен мати сотні кілоом, а прямий опір порядка 50…100 Ом.
Існують різні типи діодів (стабілітрони, світлодіоди, фотодіоди, варистори, варікапи), кожен з них має свої унікальні характеристики.
Перевірка біполярних транзисторів
Еквівалентні схеми транзисторів приведені на рис. 3, для транзисторів структури npn і на рис. 4, для транзисторів структури pnp.
