Розробка для гуртка радіоконструкторів – Нічник на світлодіодах

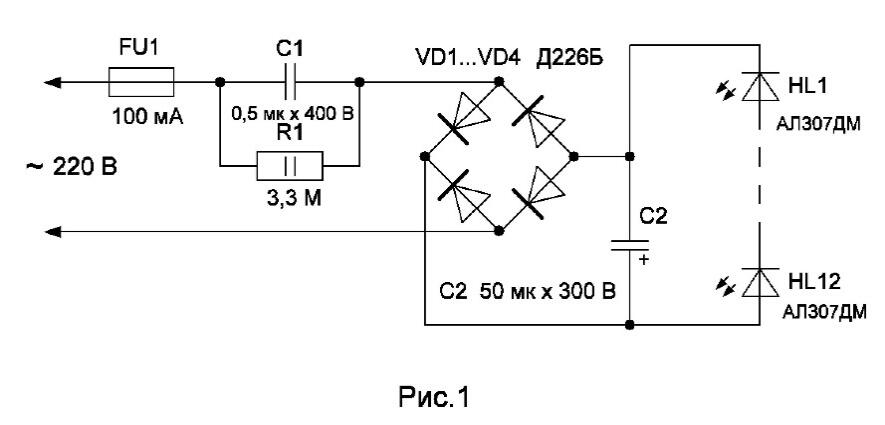

Перед усім необхідно ознайомитися з правилами безпеки при роботах з електросхемами, описаному в (1). Зробити нічник на світлодіодах зовсім не складно. Принципова електрична схема нічника на світлодіодах представлена на рис. 1. Конденсатор С1 обмежує струм в схемі. І від ємності цього конденсатора залежить яскравість світіння світлодіодів. Чим більша ємність конденсатора, то більший буде струм через світлодіоди і вони будуть світити яскравіше. Змінний струм випрямляється мостовою схемою на діодах VD1…VD4. Конденсатор С2 згладжувальний. На конденсаторі С2 в робочому стані напруга невелика, проте взято конденсатор на 300 В – це зроблено для того, що на випадок перегорання одного з світлодіодів - напруга на конденсаторі С2 різко збільшиться і при малій допустимій напрузі він може вийти з ладу. На схемі вказано використання світлодіодів типу АЛ307ДМ – жовтого кольору (АЛ307ЕМ, АЛ307ЖМ) в кількості 12 шт, проте можливо; при бажанні, встановити і більшу кількість 15…20 шт. Можливо також використати світлодіоди білого кольору від світлодіодних ламп. Схема дуже проста, проте необхідно використовувати нічник тільки при поміщенні схеми в пластмасовий корпус щоб всі радіоелементи були захищені від випадкового доторкання, в зв’язку з тим, що схема має безпосереднє живлення від електромережі 220 В. Схема приведена на
рис. 1 придатна і для заміни драйвера, який вийшов з ладу в світлодіодних лампах – для забезпечення необхідного струму треба підібрати ємність конденсатора С1.
