Розробка для гуртка радіоконструкторів - Напівавтомат сходового освітлення

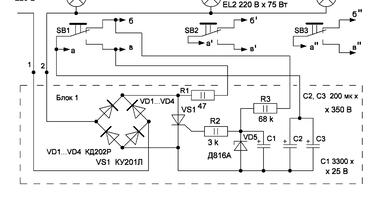

У технічній літературі неодноразово описувалися автомати для сходового освітлення, проте чимало їх, але вони досить складні. Автор пропонує просту схему напівавтомата сходового освітлення, яка практично не вимагає жодного налаштування. Принципова електрична схема пристрою наведено на рис. 1. Ця схема використовується для триповерхового квартирного будинку, де на стіні кожного сходового майданчика вмонтовано кнопки, натисканням яких на 2…3 сек. вмикається світло на 70 сек. До «модернізації» електровимикач на стіні першого поверху. На кожному сходовому майданчику у світильниках встановлені електролампи 220 В, 75 Вт. Замість електровимикача (точки 1, 2 на схемі) підключений блок пристрою 1. Як показує практика, щоб піднятися на третій поверх, достатньо 35…40 сек. Якщо комусь недостатньо часу 70 сек., щоб піднятися на третій поверх, можна натиснути кнопку на другому поверсі і таким чином час світіння електроламп триватиме. Цей ж пристрій можна використовувати в приватних будинках для освітлення території від будинку до хвіртки. При включенні електроламп відбувається поступове збільшення яскравості свічення електроламп, а при виключенні - поступове зменшення яскравості свічення електроламп. Для триповерхового будинку економія електроенергії досить відчутна - 80 ... 90 кВт на місяць, завдяки тому, що електролампи не горять даремно в нічний час. Схема працює в такий спосіб.При натисканні однієї з кнопок на 2 ... 3 сек. заряджаються конденсатори С2, С3. Конденсатори С2 та С3 малогабаритні від фотоспалаху фотоапаратів. При відпусканні кнопки конденсатори розряджаються на ланцюжок з електродом керуючого тиристора VS1. Тиристор VS1 відкривається та замикає діагональ моста на VD1…VD4 і таким чином тиристор замикає ланцюг для свічення електроламп. Стабілітрон VD5 обмежує вхідну напругу для керування тиристором. Тиристор встановлений на радіаторі з S = 35 см2, а стабілітрон на радіаторі з S = 25 см2. При справних радіодеталях та правильному монтажі схема працює відразу. Пристрій зібраний у металевому корпусі та має розміри 130×45×70 мм. Якщо конденсатори С2 та С3 взяті не малогабаритні, то розміри пристрою будуть дещо більшими. Схема має гальванічну зв'язок з електромережею, тому при випробуванні та експлуатації необхідно дотримуватися техніки безпеки при обслуговуванні електроустановок.
