Розробка для гуртка радіоконструкторів – Кольоромузичний пристрій на люмінесцентних лампах

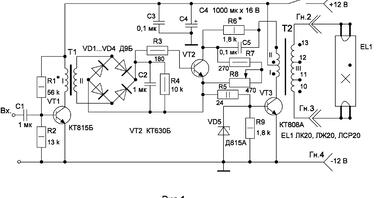

«Епоха» кольоромузики розпочалася у шістдесятих роках. Особлива популярність кольоромузики була у 80-ті роки. Найпростіші кольоромузичні пристрої (КМП) були навіть у сільських клубах. Поступово ця мода пройшла. В даний час на концертах використовують складні, досить ефективні світлодінамічні пристрої; проте навіть прості КМП можуть «прикрасити» новорічну вечірку чи дискотеку. У технічній літературі описано багато варіантів кольоромузичних пристроїв на лампах розжарювання, світлодіодах, а з використанням люмінесцентних ламп досить мало. Найкращий варіант - це кольоромузичний пристрій на світлодіодних матрицях, проте на даний момент вони досить дорогі. Автори пропонують свій варіант простого кольоромузичного пристрою на люмінесцентних лампах з живленням пристрою від джерела ±12 В. Для отримання високої напруги живлення люмінесцентних ламп (ЛЛ) застосовано перетворювачі напруги зі зміною яскравості світіння ЛЛ. Принципова електрична схема одного вихідного блоку наведено на рис. 1. У схемі використано трансформатор типу ТВС-90ЛЦ5 від кольорового телевізора з невеликою доробкою. Перетворювач живиться напругою ±12 В і забезпечує запалювання і горіння люмінесцентних ламп потужністю 20 ... 30 Вт. При живленні напругою ±12 споживаний струм для одного каналу становить 1 А, при максимальній яскравості світіння ЛЛ. Як видно зі схеми це класичний блокінг-генератор. Для захисту вхідних ланцюгів транзистора VT3 від перенапруги у схему введено стабілітрон VD5. Позитивний зворотний зв'язок здійснюється за рахунок обмотки "II" трансформатора Т2. Підвищуюча обмотка трансформатора використовується від самого ТВС; обмотка 11-12 містить 170 витків дроту ПЕВ-2 діаметром 0,35 мм, обмотка 12-13 містить 230 витків дроту ПЕВ-2 діаметром 0,35 мм. За вимірами напруги на обмотках трансформатора, орієнтовно, кількість витків обмотки 10-11 становить 370 витків; діаметр дроту, ймовірно, не менше 0,29 мм, тому що в телевізорі через цю обмотку надходить струм на анод лампи малої розгортки. Доробка трансформатора полягає в тому, що вільний феритовий стрижень обмотується щільним папером і намотується (без розбирання трансформатора) у два дроти 20 витків дроту ПЕВ-2 діаметром 0,8 мм;потім намотані, перша та друга обмотки включаються послідовно, згідно, тобто кінець першої з початком другої. На середню точку обмоток подається живлення. Підказка розташування висновків на ТВС-90ЛЦ5 наведено на
рис. 2.
