Розробка для гуртка «Радіоконструкторів» - Імпульсний блок живлення

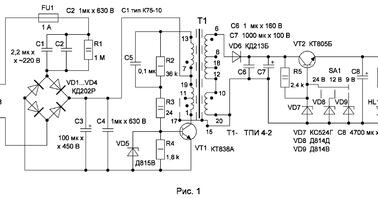

У технічній літературі надано достатньо випрямлячів із силовими трансформаторами, а імпульсних блоків живлення дуже мало. Автори пропонують просту схему імпульсного блоку живлення (ІБЖ) на доступних деталях. Принципова електрична схема ІБЖ наведена на рис.1. Як видно зі схеми, це «класичний» блокінг-генератор, виконаний на транзисторі VT1, типу КТ838А. Трансформатор застосований від телевізора «РЕКОРД ВЦ-311Д» (4УПІЦТ-51-С-2), імпульсний типу ТПІ-4-2 без будь-яких переробок. Вихідна напруга залежить від навантаження, тому в схему введений найпростіший стабілізатор напруги на VT2. Для здобуття різних напруг; 24 V, 12 V, 9 V у схему введено перемикач SA1 і підключаються різні стабілітрони. При паралельному включенні стабілітронів працює той, у якого нижче напруга стабілізації. ПБЖ забезпечує струм у навантаження порядку 0,6 А, для 9-ти та 12-ти вольт і 0,24 А для 24 В. Збільшити струм у навантаженні можливо, якщо збільшити ємність баластного конденсатора, тобто до конденсатора С2 підключити паралельно ще один конденсатор на 2,2 мкф на 220 В змінного струму 50 Гц типу К75-10, або звичайні конденсатори 2 мкф, 400 В. Транзистори VT1, VT2 необхідно встановити на радіаторах з S = 50 см2. Замість транзистора КТ838А можна застосувати транзистор КТ846А. Трансформатор Т1 має такі дані: W1-11 містить 23 витка ПЕВТЛ-2 ø 0,45 мм, W11-19 містить 42 витка ПЕВТЛ-2 ø 0,45 мм., W7-13 містить 18 витків ø 0,25 мм., W10-20 містить 11 витків ø 0,45 мм., W12-18-8-6 містить 12 + 20 + 94 витків дроту ПЕВТЛ-2 ø 0,45 мм. ІБЖ поміщений у пластмасовий корпус розміром 150×70×110 мм.
Увага! Частина схеми ІБЖ має безпосередній зв'язок з мережею, тому при включеному в мережу ІБЖ не можна торкатися струмопровідних елементів. Необхідно дотримуватись обережності та правил техніки безпеки при роботах на електроустановках.
