Розробка для гуртка радіоконструкторів -Гучномовний дуплексний переговорний пристрій

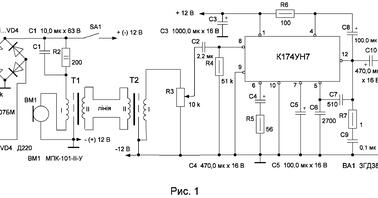

У технічній літературі описувалося багато варіантів різних переговорних пристроїв, проте більшість із них працюють у симплексному режимі, а це створює незручність при користуванні. Цей переговорний пристрій дозволяє вести розмову між «абонентами» без жодних маніпуляцій. Переговорний пристрій (ПП) перевірено для забезпечення зв'язку на відстані 200 м по двопарному кабелю (кручена пара), який має невелику вартість. Ймовірно, що і на 300...400 метрів можливо використати ПП. Схема досить проста завдяки використанню двопарного кабелю. Для ПП використано два підсилювачі низької частоти на мікросхемах К174УН7, зібраних за типовою схемою. Мікросхеми необхідно встановити на тепловідведення з S = 80 см2 (штатні тепловідведення для мікросхем К174УН7). У ПП використано електретні мікрофони типу МПК-101-II-У з вбудованим підсилювачем - ці мікрофони були розроблені для телефонних апаратів замість вугільних. В принципі можна застосувати і вугільний мікрофон типу МК-16-Н-II, але при цьому чутливість буде вдвічі меншою. Так з мікрофоном типу МПК-101-II-У розмова прослуховується з відстані 4-х метрів від мікрофона, і з вугільним, лише з відстані 2-х метрів. Якість розмови хороша. Якщо таких мікрофонів немає, то можна застосувати динамічні мікрофони, або телефонний капсуль диференціальної системи (на 50 Ом), фірми «Tesla», але з використанням додаткового мікрофонного підсилювача. При використанні телефонного капсюля чутність також буде на відстані 4-х метрів від джерела звуку. Схема живиться напругою ±12 від акумулятора, або від випрямляча. Принципова електрична схема ПП наведено на рис. 1. Як видно зі схеми, при включеному мікрофоні світить світлодіод HL1 червоного кольору; при необхідності мікрофон можна відключити і включати тільки тоді, коли потрібно вести розмову. Зрозуміло, що потрібно виготовити два ідентичні ПНЧ та застосувати два мікрофони. Завдяки застосуванню додаткових трансформаторів можна було використовувати симетричну лінію передачі без екрана. У схему введені регулятори гучності - це потрібно для того, щоб зменшувати гучність звучання прийому у разі акустичної зав'язки. Слід зазначити, що мікрофон і динамік повинні бути в одній площині і рознесені на 2...3 метри, а не назустріч один одному - що приведе до акустичної зав'язки навіть при невеликій гучності, якщо в обох «абонентів» підключені мікрофони. Допускається і такий варіант, що динамік розташований на стіні приміщення, а мікрофон розташований на столі і звернений у бік протилежної стіни – так зазвичай проводять «переклички» між студіями. Бажано, щоб стіни студії були звукопоглинаючими. Трансформатори Т1 і Т2 ідентичні і мають такі дані: залізо Ш5 × 7,5 79НМ-0,35, W1= 1200 вит. ПЕВ2 ø 0,08 мм, W2 = 700 вит. ПЕВ2 ø 0,08 мм, як екран-шар дроту ПЕВ2 ø 0,08 мм між обмотками I і II. У принципі, трансформатори можна використовувати й інші, наприклад: залізо Ш5 × 7,5 79НМ-0,35, W1= 1000 віт., ПЕВ2 ø 0,1 мм, а W2= 300 вит. ПЕВ2 ø 0,1 мм, екран-шар дроту ПЕВ2 ø 0,1 мм, між обмотками тощо. Трансформатори використані заводські, від списаної аналогової апаратури ущільнення К60-П. Якщо відстань між «абонентами» невелика, до 30 метрів, то трансформатори можуть бути без екрана між обмотками. Використовувати ПП можливо в межах будинку, між кімнатами, так і на підприємствах за системою директор-секретар і т. д.. У схемі використано як силовий трансформатор широко поширені трансформатори від чорно-білого телевізора ТВК110А. Транзистор VT1 необхідно встановити на тепловідведення S = 50 см2.Схема загальновідома та пояснень не вимагає. Випрямляч монтується разом з ПНЧ, динаміком та лінійний трансформатор Т2 в одному корпусі, а мікрофон, трансформатор Т1 та кілька радіоелементів в іншому корпусі. Живлення на мікрофон подається без дотримання полярності, що зручно під час експлуатації ПП. Як показує практика, іноді є необхідність тільки в односторонньому зв'язку для передачі повідомлень; при цьому можна обійтися двопровідною лінією і відповідно виготовляється тільки один напівкомплект ПП. Замість динаміків типу 3ГД-38 можна також застосувати динаміки типу 4ГД-1, 4ГД28, 5ГД-1РРЗ, 5ГД10, 5ГД14; які мають номінальний опір 4,5±0,5 Ом та добре узгоджуються з мікросхемою К174УН7.
