Розробка для гуртка радіоконструкторів – Генератор сітки частот

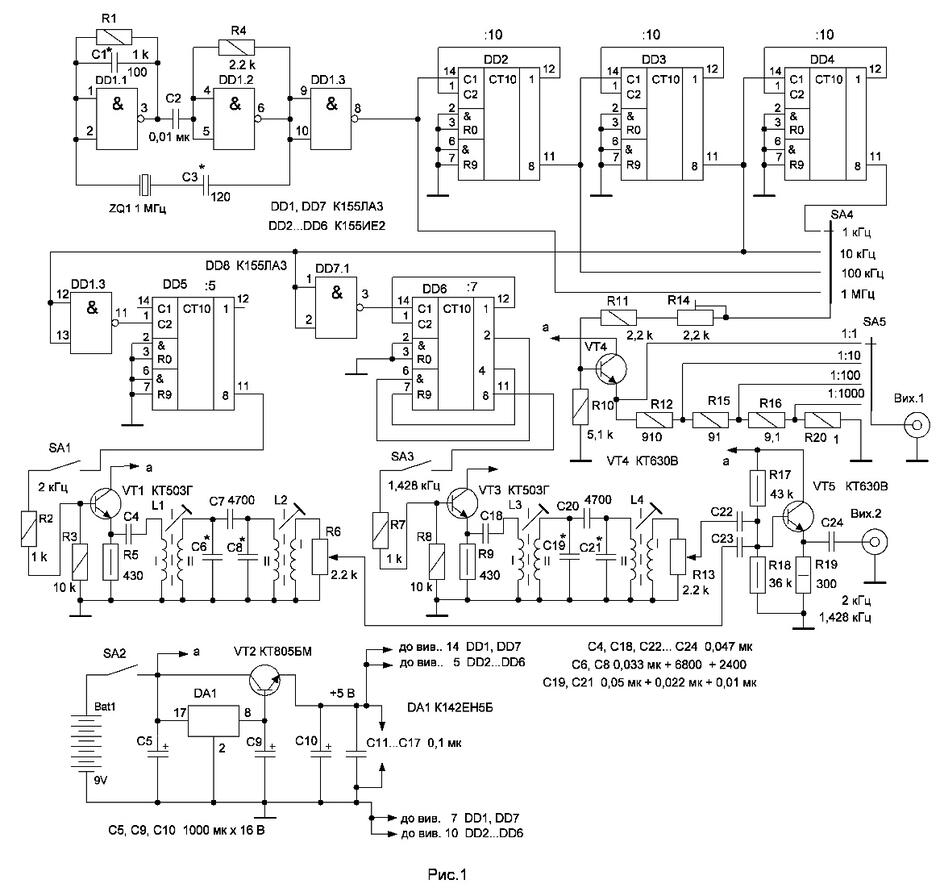

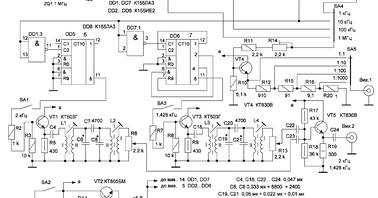

Для радіоаматорів, що захоплюються радіозв'язком, потрібен калібратор для градуювання шкали і двотональний генератор для контролю якості передавальної аматорської радіостанції. Запропонований пристрій забезпечує обидві функції. Принципова електрична схема приладу приведено на рис. 1. Генератор мікросхеми DD1 виконаний з використанням кварцового резонатора на 1 МГц. На мікросхемах DD2…DD4 дільник частоти на 1000 і виході отримано сітку частот: 1 МГц, 100 кГц, 10 кГц, 1 кГц. Через перемикач SA4 імпульсний сигнал надходить на емітерний повторювач на транзисторі VT4 і з вихідного дільника через перемикач SA5 сигнал можна подати на вхід радіоприймача. Гармоніки частот 1 МГц і 100 кГц можна прослухати на УКХ діапазонах, а 10 кГц і 1 кГц до 25 МГц. На мікросхемі DD5 виконано дільник частоти на 5 і виході отримано частоту 2 кГц. Частоту 2 кГц з виходу DD5 через емітерний повторювач на VT1 подано на смуговий фільтр L1, С6, С7, С8, L2, де виділяється перша гармоніка з П-подібного сигналу. Синусоїдальний сигнал через емітерний повторювач на транзисторі VT5 надходить на вихід 2. Вихідну напругу можна змінювати за допомогою потенціометра R6. На мікросхемі DD6 виконано дільник частоти на 7 і виході отримано частоту 1,428 кГц. Частоту 1,428 кГц з виходу DD6 через емітерний повторювач на VT3 подано на смуговий фільтр L3, С19, С20, С21, L4, де виділяється перша гармоніка з П-подібного сигналу. Синусоїдальний сигнал через емітерний повторювач на транзисторі VT5 надходить на вихід 2. Вихідну напругу можна змінювати за допомогою потенціометра R13. На транзисторі VT2, інтегральному стабілізаторі DA1, та конденсаторах С5, С9, С10 виконаний стабілізатор напруги на 5 для живлення мікросхем. Конденсатори С11…С16 встановлюються при монтажі біля корпусів мікросхем і запаюються на ±5 В. Всі котушки однакові, дані котушок L1, L2, L3, L4: феритовий броньовий сердечник з µ= 2000 типу Б22, W1= 90 витків дроту ПЕВ-2 0,112 мм, W2 = 800 витків дроту ПЕВ-2 ø 0,112 мм. Сумарна ємність конденсаторів С6, С8 для отримання частоти 2 кГц становить 0,0418 мкф (0,033 мкф + 6800 пф + 2400 пф), сумарна ємність конденсаторів С19 С21 для отримання частоти 1,428 кГц становить 0,082 мкф (0,05 мкф + 0,022 мкф + 0,01 мкф). Слід зазначити, що конденсатори мають великий допуск ємності ±10%, тому при повторенні пристрою можливо виникне необхідність трохи змінити ємність контурів. За допомогою підстроювальних сердечників котушок L1, L2, L3, L4 можна змінювати частоту контуру в межах ±100 Гц. Налаштування контурів можливо зробити за максимальною величиною вихідної напруги, при включенні тільки однієї з частот: 2 кГц або 1,428 кГц. Якщо виявиться, що сердечник буде в крайньому положенні, необхідно змінити величини ємностей С6, С8 або С19, С21. При викрученому сердечнику збільшити ємність, а при вкрученому - зменшити. Регулювання калібратора зводиться до точної установки частоти генератора кварцового, підбираючи величину ємності С3, скориставшись електронним частотоміром. Зменшення ємності конденсатора С3 призводить до підвищення частоти генерації. Збільшення ємності конденсатора С3 призводить до зниження частоти; можна також спробувати виключити конденсатор С3 зі схеми. При калібруванні шкали приймач повинен працювати в режимі SSB, CW і налаштування проводять за нульовим биттям. Методика перевірки нелінійності передавальної апаратури по двосигнальному генератору часто використовують радіоаматори . Подавши на мікрофонний вхід радіостанції один із сигналів: 2 кГц, або 1,428 кГц, можна оцінити стабільність генератора плавного діапазону (ГПД), заміряючи електронним частотоміром частоту на виході радіостанції (вихід передавача необхідно навантажити) при SSB модуляції. Зазначені частоти також можна використовувати при налаштуванні підсилювачів низької частоти.
