Розробка для гуртка радіоконструкторів – Генератор низької частоти - індикатор короткозамкнених витків трансформаторів

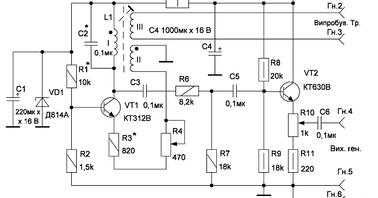

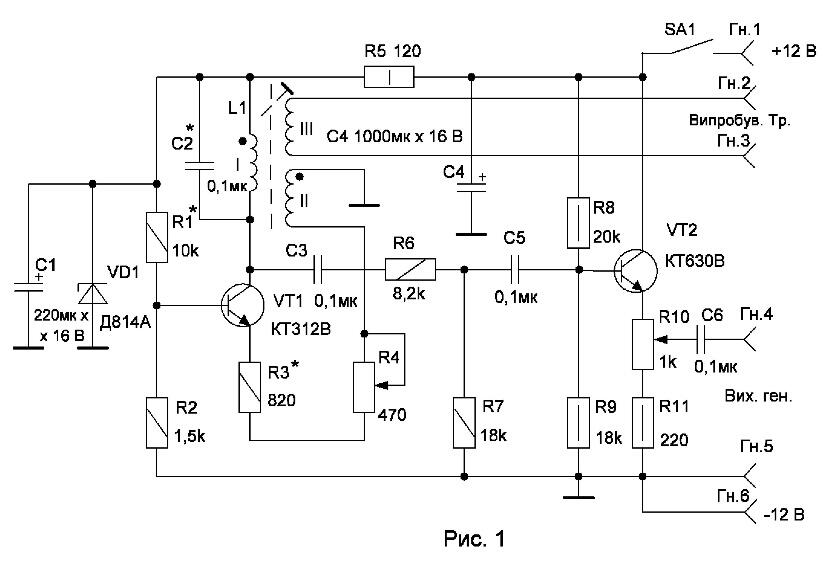

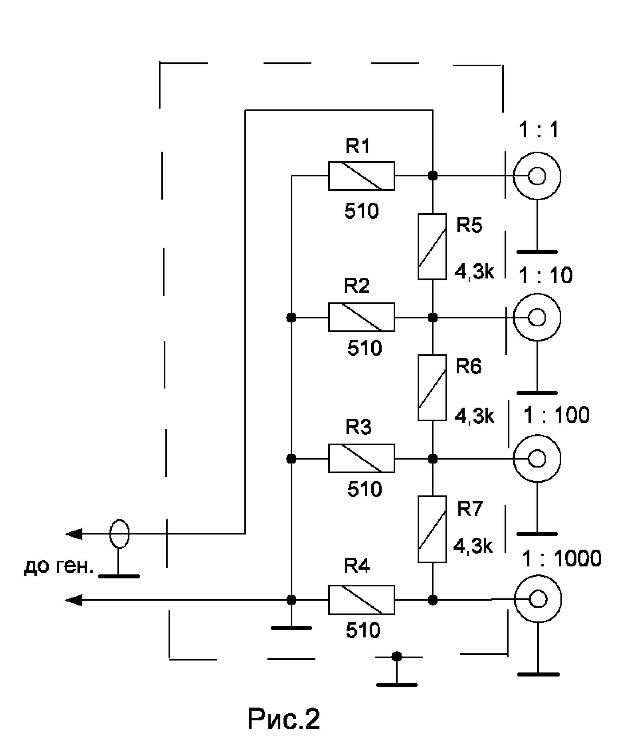

За допомогою даного генератора низької частоти (ГНЧ) можна перевіряти працездатність та налаштовувати підсилювачі низької частоти, а також перевіряти різні трансформатори: ТВС, вихідні трансформатори звуку, ТВК, силові трансформатори на відсутність короткозамкнених витків. Принципова електрична схема ГНЧ наведена на рис.1.. Генератор на транзисторі VT1 виконаний за схемою із загальною базою, оскільки сигнал позитивного зворотного зв'язку (ПЗЗ) заводиться в ланцюг емітера. У ланцюг емітера включені резистори R3 і R4, які утворюють регульований негативний зворотний зв'язок (НЗЗ), в результаті стало можливим отримати ПЗЗ невеликої глибини та отриманий синусоїдальний сигнал з коефіцієнтом нелінійних спотворень (КНС) близько 0,2%. Генератор працює на високоомне навантаження, більше 10 кОм, тому що наступний каскад на транзисторі VT2 – це емітерний повторювач. Для зменшення нелінійних спотворень у схему введено проміжний дільник напруги сигналу на резисторах R6, R7 щоб уникнути перевантаження вихідного каскаду. Максимальний вихідний сигнал із ГНЧ порядку 4 В. Напругу вихідного сигналу можна змінювати плавно за допомогою потенціометра R10 або ступінчасто за допомогою виносного дільника, наведеного на схемі рис. 2.ГНЧ живиться напругою ±12 В і споживає струм 75 мА. Налаштування ГНЧ зводиться до зміни величини опору (обертаючи ручку потенціометра R4) у ланцюзі НЗЗ з метою отримання «м'якого» збудження, при цьому і буде мінімальний КНС. Практично це зробити просто: вивести потенціометр в область, де немає генерації, а потім обертати потенціометр R4 до моменту появи сигналу – цей поріг і забезпечить синусоїдальний сигнал із малим КНС. Контурна котушка L1 містить три обмотки W1 і W2 забезпечують генерацію, а W3 необхідна для випробування трансформаторів на відсутність короткозамкнениих витків. Метод виявлення короткозамкнених витків за зривом генерації генератора загальновідомий. Автор використовує такий спосіб: до обмотки W3 (гнізда Гн2, Гн3) підключається обмотка високоомна випробуваного трансформатора ТВС від телевізора, первинна обмотка силового трансформатора, або первинна обмотка ТВК, ТВЗ. Якщо після підключення обмотки трансформатора залишилася генерація – це ознака справності трансформатора. Додатково переконатися у відсутності короткозамкнених витків для трансформаторів, у яких є зазор між котушкою і сердечником, можливо, якщо ввести тимчасово додатковий виток з монтажного дроту і закоротити його, при цьому генерація повинна «зірватися» - це також означатиме, що обмотки трансформатора не мають короткозамкнених витків. Якщо трансформатори не мають зазору для одного витка, то доводиться обмежуватися тільки тим, що прослуховуємо чи немає «зриву» генерації при підключенні високоомної обмотки випробуваного трансформатора. Для прослуховування сигналу генератора до генератора необхідно підключити телефони типу ТОН-2М до гнізд Гн4 та Гн.5. Слід зауважити, що у випробуваного трансформатора всі інші обмотки мають бути відключені від схеми. За наявності короткозамкнутих витків комплексний опір випробуваної обмотки значно зменшується і виробляє шунтуючу дію обмотки W3 і відбувається зрив генерації в генераторі з м'яким збудженням, тобто робота на порозі зриву генерації. Потенціометр R4 бажано забезпечити шкалою і по ній орієнтуватися: для якого типу трансформаторів, де має бути генерація. Це з тим, що різні трансформатори мають різне комплексне опір випробуваної обмотки. В авторському варіанті ГНЧ для перевірки "зриву" генерації на "порозі" достатньо до гнізд Гн2 - Гн3 підключити резистор з опором менше 56 кОм.
Дані котушки L1: використано феритовий сердечник Б30 (µ = 2000) із зазором у вигляді паперового кільця товщиною 0,2 мм, W1 = 1200 витків ПЕВ-2 0,1 мм., W2 = 310 витків ПЕВ-2 0,1 мм., W3 = 310 витків
ПЕВ-2 ø 0,1 мм. У принципі дані котушки L1 можуть бути й іншими, важливо щоб відношення W1 до W2 дорівнювало 3:1 або 4:1. При заміні котушки може змінитися частота генерації, однак це допустимо – для індикації короткозамкнених витків можна застосувати будь-яку частоту від 400 до 1200 Гц. Якщо використовувати котушку, де невідомо початок обмоток, то за відсутності генерації (спочатку закоротити резистори R3, R4) потрібно поміняти місцями виводи підключення обмотки W2.Частоту генерації можна змінювати підбором конденсатора коливального контуру С2. Транзистор VT1 типу КТ312В можна замінити на КТ312, КТ342, КТ315
з будь-якими буквеними індексами. Транзистор VT2, типу КТ630В можна замінити на КТ630, К815, з будь-якими буквеними індексами. Якщо потрібен тільки генератор, то можна застосувати котушку з двома обмотками: феритовий сердечник Б22 (µ = 2000), із зазором у вигляді паперового кільця завтовшки 0,2 мм, W1 = 450 витків ПЕВ-2 ø 0,16 мм. W2 = 90 витків ПЕВ-2 ø 0,16 мм.; при ємності конденсатора С2 = 05 мкф. отримаємо частоту генерації 1000 Гц, або феритовий сердечник Б14 (µ = 2000), із зазором у вигляді паперового кільця товщиною 0,1 мм , W1 = 330 витків ПЕВ-2 0,09 мм., W2 = 84 витків ПЕВ-2 0,09 мм.; за ємності конденсатора С2 = 1,47 мкф. отримаємо частоту генерації 1000 Гц. ГНЧ простий у налаштуванні і виготовити його може навіть радіоаматор-початківець.
