Розробка для гуртка радіоконструкторів - Генератор на 465 кГц з амплітудною модуляцією

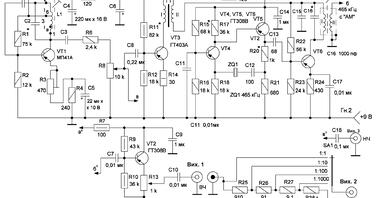

Запропонована схема генератора на 465 кГц з амплітудною модуляцією (АМ) настільки проста, що і радіоаматори-початківці можуть виготовити його. За допомогою запропонованого генератора можна перевіряти і налаштовувати підсилювачі проміжної частоти (ППЧ) супергетеродинних радіоприймачів з частотою по ППЧ, що дорівнює 465 кГц. При необхідності можна також використовувати низькочастотний сигнал для перевірки працездатності підсилювачів низької частоти. Електрична принципова схема генератора з наведена на рис. 1. Генератор високої частоти (ГВЧ) зібраний за класичною схемою із застосуванням кварцового резонатора на 465 кГц на транзисторах VT4 та VT5.Модулятор зібраний на транзисторі VT6 - на базу, якого заводиться високочастотний сигнал; а живлення каскаду подається через обмотку вихідного трансформатора генератора низької частоти, завдяки чому отримано амплітудну модуляцію. Від низькочастотного синусоїдального сигналу, що виробляється генератором низької частоти (ГНЧ) з частотою генерації близько 1000 Гц, відбувається зміна амплітуди високочастотного сигналу, тобто відбувається амплітудна модуляція.Котушка L1з феритовим сердечником від радіоприймача «Селга», (ФПЧ-4) з перемотуванням: первинна обмотка містить 65 витків дроту ПЕВ-2 ø 0,1 мм (без змін), а у вторинній обмотці замість 110 витків необхідно намотати 20 витків дроту ПЕЛШО ø 0,1 мм, або відмотати 90 витків. В принципі для котушки L1 можна взяти каркас і феритовий сердечник і від інших радіоприймачів («Меридіан» та ін.). Можливо котушку L1 намотати і на каркасі від контурів телевізорів, але при цьому необхідно підібрати ємність конденсатора С16, щоб налаштувати контур L1, С16 на частоту 465 кГц максимальної вихідної напруги. При працюючому генераторі ВЧ це не складно. Кварцові резонатори на 465 кГц дуже поширені, оскільки вони використовувалися в лампових радіоприймачах Р311, які списувалися і розбиралися на запчастини. Слід зауважити, що налаштування необхідно проводити зі встановленим екраном на котушку, оскільки екранування зменшує індуктивність котушки. Сигнал ВЧ можна подати на схему ППЧ радіоприймача через виносний резисторний дільник, схема якого також наведена на рис. 1. Слід зауважити, що подавати сигнал у схему, що випробовується, необхідно через конденсатор 10 ... 20 пф - для ВЧ сигналу; щоб не порушувати режими роботи каскадів схеми. При підключенні до різних точок схеми доводиться поступово змінювати напругу сигналів ВЧ. Транзистори ГТ308 можна застосувати з будь-якими буквеними індексами, а також можна замінити на П401, П402, П416 з будь-якими літерними індексами. Бажано, щоб коефіцієнт передачі по постійному струму h21е був не менше 80. ГНЧ зібрано на транзисторі VT1. Генератор низької частоти зібрано по традиційній схемі. Позитивний зворотний зв'язок утворюється за рахунок обмотки Iб котушки коливального контуру L1, С2. Позитивний зворотний зв'язок досить великий, тому вихідний синусоїдальний сигнал трохи спотворений і для усунення спотворень введено негативний зворотний зв'язок (НЗЗ) за рахунок резистора R3 ланцюга емітера транзистора VT1. Бажано подивитися НЧ сигнал за допомогою осцилографа та за наявності спотворень синусоїдального сигналу провести регулювання підстроювальним резистором R3. При збільшенні опору резистора R3 глибина НЗЗ збільшується, таким чином необхідно взяти опір резистора R3 якнайбільше; але щоб не було зриву генерації.Якщо у радіоаматора-початківця немає осцилографа, то можливо вчинити наступним чином: обертаючи шліц підстроювального резистора визначити, коли відбувається зрив генерації; потім повернути ручку підстроювального резистора на незначний кут у бік зменшення опору і залишити в такому положенні. За такої методики низькочастотний сигнал буде без спотворень. Котушка L1 зібрана із застосуванням феритового сердечника типу Б22 (µ= 2000) із зазором у вигляді паперового кільця завтовшки 0,2 мм. Обмотка I містить 670 витків дроту ПЕВ-2 0,125 мм з відведенням від 560 витка. Котушка L1 може мати й інші дані, наприклад: W1= 660 витків дроту ПЕВ-2 ø 0,11 мм з відведенням від 440 витка, або W1= 750 витків дроту ПЕВ-2 ø 0,11 мм з відведенням від 500 витка, або W1= 540 витків дроту ПЕВ-2 ø 0,08 мм з відведенням від 360 витка із застосуванням феритового сердечника типу Б14 з µ= 2000. При заміні котушки L1 необхідно підібрати ємність конденсатора С2 отримання бажаної частоти 1000 Гц або 800 Гц.Точне налаштування частоти, при необхідності, проводиться підстроювальним сердечником. У модуляторі застосований трансформатор Т1 з такими даними: трансформаторне залізо Ш5 х 7,5 79НМ-0,35, W1 = 500 витків дроту ПЕВ-2 ø 0,1 мм; W2 = 800 витків дроту ПЕВ-2 ø 0,1 мм. Транзистор МП41А можна застосувати з будь-яким буквеним індексом, а також можна замінити на МП39, МП40, МП42, МП13, МП14, МП15, МП16 з будь-яким буквеним індексом. Бажано, щоб коефіцієнт передачі по постійному струму h21е був не менше 60. Транзистор ГТ403А можна застосувати з будь-яким буквеним індексом, а також можна замінити на ГТ402 з будь-яким буквеним індексом. Бажано, щоб коефіцієнт передачі по постійному струму h21е був не менше 60. У приладі використано германієві транзистори у зв'язку з тим, що на цих транзисторах радіоаматорам-початківцям буде легше встановити режими роботи транзисторів. Досвідчені радіоаматори можуть цю конструкцію повторити на кремнієвих транзисторах типу КТ361, що також можливо. Прилад можна також ускладнити, зробивши більш універсальним, якщо змінювати кварцовий резонатор ZQ1 і коливальний контур L1, С16. Таким чином можна отримати «набір» частот для середніх і довгих хвиль з амплітудною. модуляцією.Глибину модуляції можна встановити з допомогою потенціометра R8 - зазвичай використовують 30%-ну модуляцію; глибина модуляції добре проглядається на осцилографі. Нульова глибина модуляції буде, якщо потенціометр R8 встановити в нижнє положення; при цьому на виході ВЧ сигнал матиме синусоїдальну форму. Генератор живиться напругою ±9 від батареї типу «Крона-ВЦ». При використанні даного генератора легко виявити каскад, що не працює, по черзі подаючи сигнал на вхід каскадів. Схему генератора та виносні дільники вихідної напруги слід помістити в металеві корпуси відповідних розмірів.
