Розробка для гуртка радіоконструкторів - Генератор із ЧМ на 10,7 МГц та 6,5 МГц

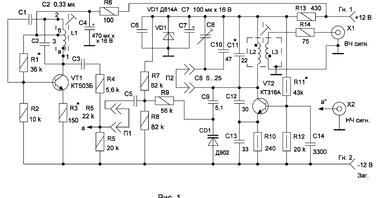

Запропонована схема генератора з частотною модуляцією (ЧМ) на 10,7 МГц ± ΔF і 6,5 МГц ± ΔF настільки проста, що і радіоаматори-початківці можуть виготовити його. За допомогою запропонованого генератора можна перевіряти та налаштовувати ППЧЗ радіоприймачів, телевізорів з частотною (фазовою) модуляцією. Генератор низької частоти (НЧ), який використаний для модуляції, буде корисним також під час перевірки працездатності підсилювачів низької частоти (ПНЧ). Електрична принципова схема генератора наведена на рис. 1. Генератор високої частоти (ГВЧ) зібраний за класичною схемою з ємнісним зворотним зв'язком на транзисторі VT2.Для отримання ЧС використано варикап CD1, який змінює свою ємність від низькочастотного синусоїдального сигналу, що виробляється генератором низької частоти (ГНЧ) із частотою генерації близько 1000 Гц.На варикап CD1 заводиться також постійна стабілізована напруга +4 В. Котушка L2 з каркасом від телевізора УНТ-47-III-I з діаметром 8 мм і містить 18 витків дроту ПЕЛШО ø 0,23 мм намотаних «внавал». Котушка L3 містить 5 витків дроту ПЕЛШО ø 0,23 мм намотаних поруч із котушкою L2, на відстані 7 мм від L2; у нижній частині каркаса. Котушка L3 намотується виток до витка. З радіокомпонентами, зазначеними на схемі, генератор ВЧ працює на частотах; 10,7 МГц ± ΔF - без встановлення перемички П2 та 6,5 МГц ± ΔF із встановленою перемичкою П2.При налаштуванні ГВЧ модулюючий НЧ сигнал необхідно вимкнути перемичкою П1. Налаштування контуру L2, С11, та СДОП.(ємність С12, С13, С9 і ємність варикапа CD1) на частоту 10,7 МГц (перемичка П2-знята) проводиться обертанням сердечника з карбонільного заліза в каркасі - користуючись хвилеміром або частотоміром. Слід зауважити, що налаштування необхідно проводити зі встановленим екраном на котушку, оскільки екранування зменшує індуктивність котушки; таким чином, якщо налаштування зробити без екрана, потім встановити екран, частота генерації збільшиться. Налаштування контуру L2, С11, С10, С8 та СДОП. (ємність С12, С13, С9 та ємність варикапа CD1) на частоту 6,5 МГц (перемичка П2- встановлена) проводиться зміною ємності підстроювального конденсатора C8 (спочатку виставляється частота 10,7 МГц, потім 6,5 МГц), також користуючись хвилеміром, або частотоміром. Транзистор VT2 типу КТ316А можна замінити на транзистор КТ315, КТ342 з будь-якими буквеними індексами. Бажано, щоб транзистор VT2 мав коефіцієнт підсилення струму h21Е не менше 80. Важливо також, щоб режим роботи транзистора VT2 був оптимальним, що залежить від величини опору резистора R11. Максимальну вихідну напругу сигналу ВЧ отримаємо при оптимальному режимі транзистора VT2. Живлення ГВЧ стабілізовано стабілітроном VD1, що підвищує стабільність частоти генератора. Максимальна вихідна напруга становить 25 мВ. Цього цілком достатньо;Приміром, для перевірки каскадів радіоприймача «Океан», на останній каскад ППЧЗ необхідно подати 16 мВ, але в перший каскад 50 мкВ. Сигнал ВЧ можна подати на схему ППЧЗ радіо, телевізора через виносний резисторний дільник, схема якого наведена на рис. 2. Слід зауважити, що подавати сигнал у схему, що випробовується, необхідно через конденсатор 10 ... 20 пф - для ВЧ сигналу; щоб не порушувати режими роботи каскадів схеми. При підключенні до різних точок схеми доводиться поступово змінювати напругу сигналів ВЧ. ГНЧ зібрано на транзисторі VT1. Це також традиційна схема. Позитивний зворотний зв'язок утворюється за рахунок обмотки Iб котушки коливального контуру L1, С2. Позитивний зворотний зв'язок досить великий, тому вихідний синусоїдальний сигнал трохи спотворений і для усунення спотворень введено негативний зворотний зв'язок (НЗЗ) за рахунок резистора R3 ланцюга емітера транзистора VT1. Бажано подивитися НЧ сигнал за допомогою осцилографа та за наявності спотворень синусоїдального сигналу провести заміну резистора R3.При збільшенні опору резистора R3 глибина НЗЗ збільшується, таким чином необхідно взяти опір резистора R3 якнайбільший; але щоб не було зриву генерації. Якщо у радіоаматора-початківця немає осцилографа, то можливо вчинити наступним чином: замінити резистор R3 підстроювальним на 1 кОм і обертаючи шліц резистора визначити, коли відбувається зрив генерації;потім випаяти підстроювальний резистор, виміряти його і застосувати R3 з опором на 25% менше виміряного підстроювального. За такої методики НЧ сигнал буде без спотворень. Транзистор VT1 типу КТ503Б можна замінити на транзистори типу КТ342Б, КТ342В, КТ503, КТ315 з будь-якими буквеними індексами. Бажано, щоб транзистори VT1 мав коефіцієнт підсилення струму h21Е не менше 60. Котушка L1 зібрана із застосуванням феритового сердечника типу Б22 (µ= 2000) із зазором у вигляді паперового кільця завтовшки 0,2 мм. Обмотка I містить 670 витків дроту ПЕВ-2 0,125 мм з відведенням від 560 витка. Котушка L1 може мати й інші дані, наприклад: W1= 660 витків дроту ПЕВ-2 ø 0,11 мм з відведенням від 440 витка, або W1= 750 витків дроту ПЕВ-2 ø 0,11 мм з відведенням від 500 витка, або W1= 540 витків дроту ПЕВ-2 ø 0,08 мм з відведенням від 360 витка із застосуванням феритового сердечника типу Б14 з µ= 2000. При заміні котушки L1 необхідно підібрати ємність конденсатора С2 отримання бажаної частоти 1000 Гц або 800 Гц. Точне налаштування частоти, при необхідності, проводиться підстроювальним сердечником. Низькочастотний сигнал надходить на варикап через перемичку П1 і за потреби можна зняти перемичку і підключитися до гнізда X2 і використовувати НЧ сигнал для перевірки ПНЧ. Максимальна вихідна напруга НЧ сигналу 2,5 В. Для зниження напруги НЧ сигналу необхідно використовувати виносний дільник, схема якого наведена на рис. 3. Слід також зауважити, що подавати НЧ сигнал у схему, що випробовується, необхідно через конденсатор ємністю 0,1...0,33 мкф., щоб не порушувати режими роботи схеми каскадів. Генератор із ЧМ споживає струм 12 мА, при живленні напругою ±12 В. Генератор із ЧМ можна живити також напругою ±9 В від батареї типу «КРОНА».При використанні даного генератора легко виявити каскад, що не працює, по черзі подаючи сигнал на вхід каскадів. Якщо у радіоаматора-початківця немає частотоміра або хвилеміру, то налаштування генератора ВЧ можливо зробити на робочому радіоприймачі з УКХ діапазоном і з Fпр. = 10,7 МГц і потім на телевізорі з Fпр. зв. = 6,5 МГц- модуляцію ВЧ сигналу при цьому необхідно включити. Замість телевізора можна взяти мікросхему УПЧЗ-2 від телевізора та підключити її до ПНЧ, як це показано на рис. 4. Іноді радіоаматори конструюють радіоприймачі з використанням мікросхем УПЧЗ-2 (УПЧЗ-1), що містить селективний підсилювач на 6,5 МГц, ЧМ детектор та попередній ПНЧ. Таким чином можна обійтися без приладів для налаштування. Схему генератора та виносні дільники вихідної напруги слід помістити в металеві корпуси відповідних розмірів.
