Розробка для гуртка радіоконструкторів - Генератор для налаштування радіоприймачів Сі-Бі діапазону

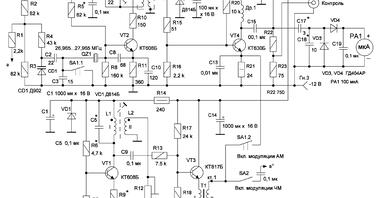

Радіостанції Сі-Бі діапазону (громадянський діапазон) є у продажу та їх немає необхідності реєструвати в інспекції електрозв'язку, після придбання; тому у радіоаматорів підвищений інтерес до цього діапазону. Частота може бути будь-якою, із «сітки С» європейського частотного стандарту (26,965…27,965 МГц). Налаштовувати радіоприймач під готовий радіопередавач досить важко, тому що передавач має відносно велику потужність і якщо близько знаходиться від радіоприймача, то на його вході буде велика напруга і припуститься, що приймач працює добре. Автор пропонує генератор для налаштування радіоприймачів Сі-Бі діапазону невеликої потужності, за допомогою якого легко налаштовуються радіоприймачі в режимі амплітудної модуляції (АМ) та частотної модуляції (ЧМ). Принципова електрична схема генератора наведено на рис. 1. Це класична схема ємнісної "триточки" з кварцовою стабілізацією частоти, зібраний на транзисторі VT2. Коливальний контур L3, С6, С7 налаштовується частоту кварцового резонатора QZ1. Слід зауважити, що на ці частоти кварцові резонатори зазвичай гармонікові; тому при налаштуванні генератора-сигнал необхідно контролювати за допомогою осцилографа і за періодом синусоїди визначати частоту сигналу, або за допомогою частотоміра. Без такої настройки можна отримати генерацію на 1-й, 2-й, 3-й, 4-й, а потрібна частота може бути
3-йю, або 4-йю гармонікою; причому на 1-й гармоніці вихідний сигнал матиме найбільшу напругу. При заміні кварцового резонатора необхідно зробити підстроювання частоти контуру за допомогою підстроювального конденсатора С5. Усі ці роботи необхідно проводити з вимкненою модуляцією. Якщо в приймачі проміжна частота дорівнює 465±F, для апаратури з АМ; то необхідно підібрати кварцові резонатори для передавача та приймача з такою різницею за частотою. Автор у своїй практиці використовував такі варіанти «пар» кварцових резонаторів: 27,005-26,54 МГц; 27,015-26,55 МГц; 27,025-26,56 МГц; 27,035-26,57 МГц; 27,065-26,60 МГц; 27,075-26,61 МГц; 27,085-26,62 МГц; 27,105-26,64 МГц; 27,125-26,66 МГц; 27,135-26,67 МГц; 27,145-26,68 МГц. Можливі, ймовірно, інші варіанти «пар», які потрапляють у «сітку С». У другому каскаді в кола колектора використовується дросель Др.1, таким чином налаштовувати потрібно тільки один контур, що не складно. Для коливального контуру (котушки зв'язку) L3, (L4) використано каркас від контурів телевізора УНТ-III діаметром 8 мм, котушку L4 слід намотати внизу каркаса; вона містить 3 витка дроту ПЕВ-2 0,5 мм, потім, на 2 мм вище намотана котушка L3, яка містить 10 витків дроту ПЕВ-2 0,5 мм, з відведенням від 5 витка. На котушки L3, L4 необхідно надіти екран. Слід пам'ятати, що екран зменшує індуктивність котушки, тому налаштування необхідно проводити з екраном. Налаштування зводиться до підстроювання конденсатора С7 та зміни індуктивності котушки L3 обертанням різьбового сердечника з карбонильного заліза типу СЦР1 в каркасі котушок. Генерація контролюється показаннями індикатора РА1. Збільшення ємності конденсатора С17 призводить до збільшення відхилення стрілки приладу РА1. При вимірі частоти генерації частотоміром - модуляцію необхідно вимкнути. Як антена можна застосувати телескопічну антену довжиною 60 ... 70 см. Якщо потрібно сигнал слабше, то антена скорочується. З такою антеною на налаштований приймач сигнал від генератора прослуховується на відстані 80...100 м. Якщо в передавачі та приймачі використовується «пара» кварцових резонаторів, то на час налаштування слід кварцовий резонатор вилучити з передавача і тимчасово встановити в генератор. Якщо ж у приймачі передбачена перебудова по частоті, то можна застосувати для генератора будь-який кварцовий резонатор зі смуги частот «сітки С» або кварцові резонатори; у яких 2-а, 3-я, 4-а, 5-а гармоніки потраплять у діапазон «сітки З». При необхідності сигнал від генератора можна «зняти» з гнізд «контроль» і подати на вхід радіоприймача. На транзистор VT4 необхідно надіти відрізок мідної трубки (довжина 30...40 мм); як тепловідведення. При ЧМ з допомогою зміни ємності варикапа CD1 від низькочастотного сигналу відбувається «зміна» частоти генератора від середньої частоти генерації. Генератор низької частоти, зібраний на транзисторі VT1 - на частоту, близько 800 Гц. З виходу генератора синусоїдальний сигнал надходить на емітерний повторювач із трансформаторним виходом. При замкнутих контактах перемикача SA1 сигнал надходить на емітер транзистора VT4 і виходить амплітудна модуляція з коефіцієнтом амплітудної модуляції близько 30%.Якщо опір резистора R21 збільшити до 75 Ом, то коефіцієнт амплітудної модуляції буде близько 50%. Котушка L1, L2 зібрана із застосуванням феритового сердечника типу Б22 (µ= 2000) із зазором у вигляді паперового кільця завтовшки 0,2 мм. Обмотка I містить 1575 витків дроту ПЕВ-2 0,08, обмотка II містить 315 витків дроту ПЕВ-2 0,08. Котушка може мати інші дані. Частота генерації може бути й іншою-це не має значення. Якщо немає інформації про "початок" обмоток, тоді за відсутності генерації на вторинній обмотці необхідно поміняти дроти місцями.Дані вихідного трансформатора Т1: ШП 1279НМ-035; WI= 272 витка дроту ПЕВ-2 ø 0,2 мм, WII= 1272 витка дроту ПЕВ-2 ø 0,15 мм. Трансформатор взято готовий, заводського виготовлення від списаної аналогової апаратури ущільнення типу В2-2 (від блоку лінійних фільтрів). В принципі, можна застосувати і інший трансформатор з відповідними даними обмоток. В цілому, виготовити та налаштувати такий генератор не складно. Налаштування генератора на 800 Гц зводиться до виставлення підстроювального резистора R12 в таке положення, щоб на виході генератора в контрольній точці кт.1 по відношенню до загального дроту сигнал мав синусоїдальну форму; при спостереженні осцилографом.Транзистори можуть мати будь-які буквені індекси. Транзистор VT3 встановлюється на радіаторі S=25 см2.З таким генератором налаштовувати приймачі на Сі - Бі діапазон досить просто. Для АМ необхідно включити перемикач SA1 (спарений), а ЧМ - SA2.
