Розробка для гуртка радіоконструкторів – Електронний запобіжник для електроприладів
Перед усім гуртківцям необхідно ознайомитися з - Правилами безпеки при роботах з електросхемами, описано в (1).
При проведенні занять на радіогуртках, і в повсякденному житті необхідно зробити захист від перенавантаження електромережі 220 В. Зазвичай, це робиться за допомогою плавких запобіжників і автоматичних вимикачів.
Так, автоматичні вимикачі бувають на різний струм спрацьовування: 2,5 А; 5 А; 6 А; 10 А; 16 А; 25 А; і т. д..

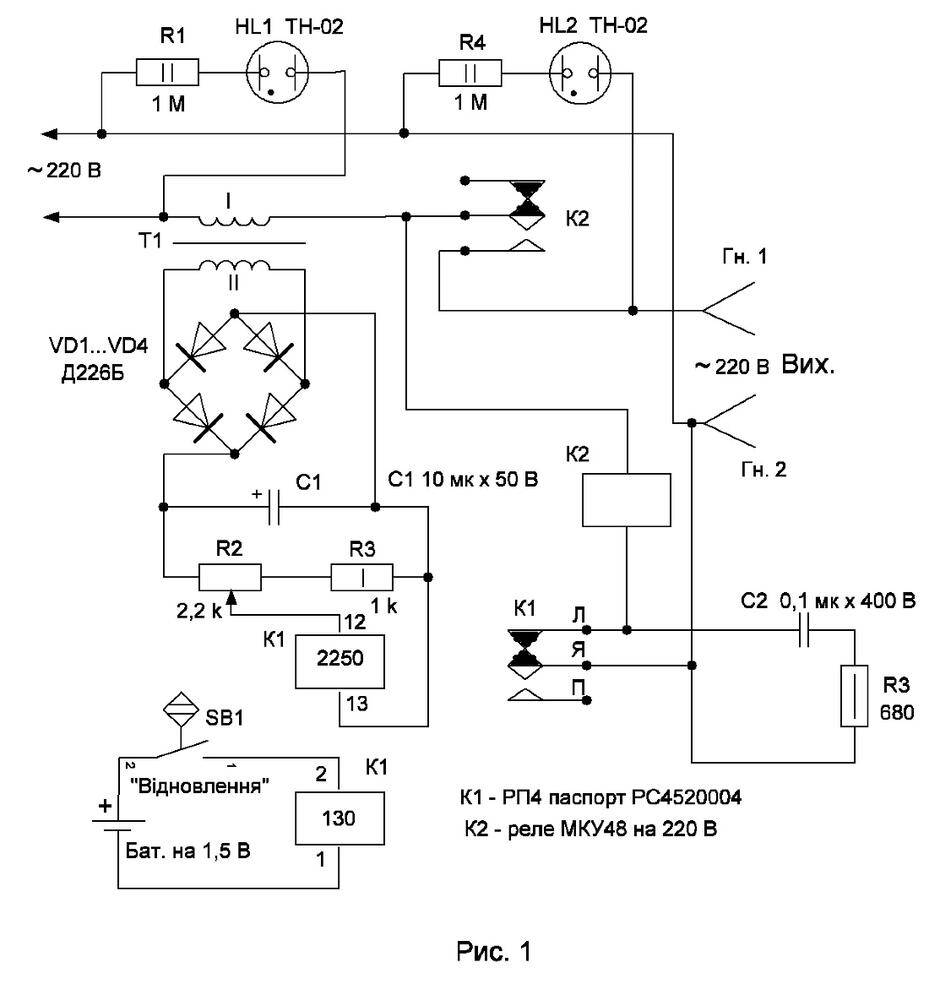

Можливо також самотужки виготовити електронний запобіжник по принциповій електричній схемі, приведеній на рис. 1. Такий електронний запобіжник може виготовити навіть радіоаматор-початківець. За основу взято саморобний трансформатор струму, який виготовити дуже просто.
Як працює трансформатор струму?
Дія пристроїв базується на явищі електромагнітної індукції. ТС включається послідовно з навантаженням і по ньому протікає струм електроприладу - при подачі напруги через витки першої обмотки ТС проходить змінний струм, який надалі формує змінний магнітний потік. В результаті великі величини струму перетворюються на ті значення, які безпечні та зручні для вимірювання, або спрацьовування засобів автоматики.

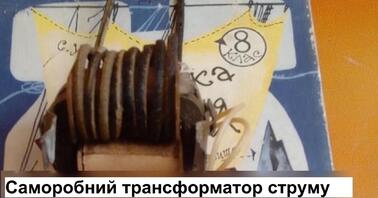

Для виготовлення трансформатора струму взято трансформатор показаний на фото 1. За допомогою кусачків знято одну обмотку з трансформатора – це показано на фото 2 – затрати часу, 5 хвилин. На каркас намотано 8 витків емальованого дроту з шовковою ізоляцією, діаметром 3,0 мм; затрати часу 8 хвилин. В принципі, трансформатор для виготовлення ТС може бути інший. Можливо також використати трансформатор з Ш- подібним залізом, якщо в трансформатора є зазор для намотування додаткової обмотки дротом діаметром 3,0 мм.
Експеримент показує, що при проходженні струму в 4,5 А (через праску на
1000 Вт) на вторинній обмотці наводиться напруга ~ 5,4 В. Цієї напруги (після випрямлення і згладжування) досить для спрацьовування високочутливого реле РП4. Якщо навантаження незначне – наприклад електролампа на 100 Вт, то на вторинній обмотці буде всього 0,1 В. На первинній обмотці при навантаженні в 1000 Вт падіння напруги всього 0,2 В – тобто незначне.
При натискуванні кнопки SB1 реле РП4 встановлюється в так положення, що якір перекидається до лівого контакту і при включенні пристрою в електромережу спрацьовує реле К2 і своїми контактами підключає споживача. Якщо струм в
ланцюгові буде більший за 4,5 А – спрацьовує реле РП4 по обмотці 2250 Ом і якір перекидається до правого контакту і реле К2 відпускає – споживач відключається.
За допомогою потенціометру R2 можливо виставити поріг спрацьовування пристрою. Якщо повзунок потенціометру ближче до містка випрямляча, то поріг спрацьовування пристрою буде менший від 4,5 А і при навантаженні в 1000 Вт буде спрацьовувати. Якщо є необхідність підключати велике навантаження, то необхідно потенціометр перевести «вправо». Замість реле МКУ-48 можливо використати сучасні реле на 220 В, типу МY2 AC 220В, та інші.
В реле РП4 необхідно провести регулювання контактів з метою збільшення відстані між контактами.
