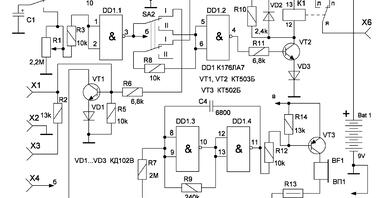

У технічній літературі описано багато варіантів реле часу (РЧ), проте чимало їх досить складні. Автори пропонують свій варіант простого реле часу на мікросхемі КМОП структури типу К176ЛА7, яке можуть легко повторити навіть радіоаматори-початківці. РЧ можна використовувати в господарстві для різних цілей у двох режимах; перший режим - зі звуковою сигналізацією та другий режим - включення споживачів на певний час зі звуковою сигналізацією про закінчення витримки часу. Максимальний час відліку РЧ-90 хвилин, з можливістю вибору будь-якого проміжного часу за допомогою потенціометра. Принципова електрична схема РЧ наведено на рис.1. Припустимо, що використовуємо перший режим роботи РЧ, перемикач SA2 в положенні; при цьому схема працює в такий спосіб. При подачі живлення на схему РВ за допомогою SA3 схема встановлюється у вихідний стан; на вході DD1.1 низький рівень, відповідно на виході DD1.1 буде високий рівень, від якого відкривається транзисторний ключ на VT1 і створюється ланцюг для роботи капсуля BF1, на який надходить сигнал низької частоти, близько 400 Гц від генератора, зібраного на DD1.3 , DD1.4, і капсуль випромінює звук. За допомогою потенціометра виставляємо необхідний час відліку та перемикаємо перемикач SA1 (у вихідному стані він заряджає конденсатор С1), при цьому конденсатор С1 заряджений до напруги живлення підключається до вхідного ланцюга схеми і на вході DD1.1 з'являється високий рівень і в результаті на виході DD1. 1 буде низький рівень транзисторний ключ на VT1 закривається; звучання BF1 на час відліку часу припиняється. Перемикач SA1 необхідно повернути у вихідне положення. Після закінчення час відліку зменшується вхідна напруга менше 4,5 В і на виході DD1.1 з'являється високий рівень і відкривається транзисторний ключ на VT1-звучить сигнал закінчення відліку. Якщо конденсатор С1 застосувати на 220 мкф, то максимальний час відліку складе 8 хвилин, а при 4700 мкф - 90 хвилин. Таким чином, підбором ємності конденсатора С1 отримаємо необхідний максимальний час відліку.Конденсатор С1 необхідно вибрати з малим струмом "витоку".При неякісному конденсаторі зменшується час витримки.При використанні режиму «I» на вхід DD1.2 подається високий рівень і відповідно на його виході буде низький рівень і транзисторний ключ на VT2 закритому реле К1 знеструмлено. При необхідності, цей пристрій може бути використаний як охоронний пристрій - у першому режимі. Для цього достатньо підключити лінію зі шлейфом, що охороняється, до гнізд X1 і X2; при обриві провідника (розмиканні контактів) звучатиме сигнал «тривоги». При відновленні шлейфу лінії сигнал тривоги припиняється. Сигнал «тривоги» досить гучний і чути його з відривом 40…50 м. У другому режимі перемикач SA2 встановлюється положення «II», при цьому схема РЧ працює наступним чином. У вихідному стані на вході DD1.1 низький рівень, на виході DD1.1 та вході DD1.2 високий рівень («1»), а на виході DD1.2 низький рівень («0») та транзисторний ключ на VT2 закритий, реле К1 знеструмлено. При підключенні зарядженого конденсатора С1 до входу DD1.1 буде доданий позитивний потенціал і осередки DD1.1 і DD1.2 змінить свій стан і транзисторний ключ на VT2 відкриється і реле К1 спрацює. Після закінчення відліку часу осередки встановляться у вихідний стан і реле К1 відпустить. Контактами реле можна комутувати реле з більш потужними контактами або керувати симістором. Низьковольтні споживачі (радіоприймач, магнітофон) зі струмом до 200 мА можна комутувати безпосередньо. У пристрої використано поляризоване реле типу РП4 з паспортом РС4.452.004 та використана обмотка з опором Rобм. = 1900 Ом. У реле проведено регулювання на перевагу до правого контакту, як це докладно описано (2). У пристрої можна використовувати поляризоване реле типу РП7 з переважанням до правого контакту з паспортом РС4.521.010 (Rобм. = 510 ... 690 Ом), РС4.521.011 (Rобм. = 629 ... 840 Ом. Якщо немає такого реле, то можна застосувати реле типу РП4 з паспортами: РС4.520.009 (Rобм. = 4 ), РС4.520.012 (Rобм. = 705 ... 955 Ом.) Контактну групу реле РП4 необхідно відрегулювати на переважання до правого контакту, як це детально описано в (2). опором обмотки не менше 500 Ом. Для отримання звукової індикації закінчення відліку в «II» режимі необхідно поставити перемичку між гніздами X3 і X4, при цьому схема працює одночасно в обох режимах. високоомних реле К1 і капсюля BF1 пристрій в цілому економічний і споживає 4 мА в режимі відліку і 8 мА в режимі звучання BF1 живиться від батареї типу «КРОНА». Схема поміщена у пластмасовий корпус розміром 150 х 35 х 100 мм. Шкала біля ручки потенціометра проградуйована за хвилини витримки часу.
