Розробка для гуртка радіоконструкторів - Додатковий підсилювач до електронного будильника

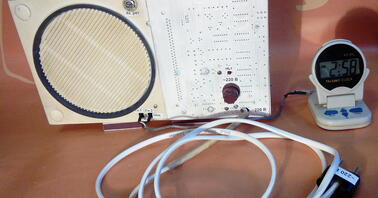

Будильники, що говорять, давно з'явилися в побуті, проте гучність звучання їх недостатня. Збільшити гучність звучання можна, подавши сигнал з виходу електронного будильника на додатковий підсилювач. В принципі, можна застосувати будь-який готовий підсилювач низької частоти (ПНЧ), наприклад, ПНЧ від трипрограмної радіоточки; або від радіоприймача. Якщо немає відповідного УНЧ, його не складно виготовити за класичною схемою двотактного ПНЧ з двома трансформаторами. Як електронний годинник використано «говорячий» годинник (TALKING CLOCK) типу KS-202 з будильником. Електронний годинник модернізований: гучномовець відключений;а дроти, відпаяні від гучномовця, подовжені і виведені на гнізда. В принципі, можна застосувати будь-який електронний годинник з будильником, після модернізації. Принципова електрична схема ПНЧ наведено на рис.1. Як видно із схеми, це трикаскадний ПНЧ- всі каскади зібрані за схемою із загальним емітером, чим забезпечується найбільше посилення. Якщо резистор R6 в ланцюзі емітера першого транзистора VT1 зашунтувати оксидним конденсатором з ємністю 22 ... 50 мкф, то отримаємо значно більшу чутливість по входу, проте в цьому немає необхідності. Перехідний трансформатори Т2 та вихідний Т3 взяті готові від радіоприймача «ВЕФ-201», «ВЕФ-12». Якщо виникне необхідність самостійно виготовити перехідний і вихідний трансформатори, то рекомендую виготовити їх з такими даними для узгоджуючого трансформатора Т2: трансформаторне залізо Ш10 × 15, первинна обмотка містить W1 = 950 витків проводу ПЕВ-2 ø 0,15 мм, W2 = 2 ×324 витка ø 0,18 мм; для вихідного трансформатора Т3: трансформаторне залізо Ш10 × 26, первинна обмотка містить W1 = 2 × 148 витків дроту ПЕВ-2 0,27 мм, W2 = 70 витків 0,41 мм. Замість застосованого силового трансформатора Т1 типу ФО 470.054.ТУ можна застосувати будь-який трансформатор потужністю 10...15 Вт з відповідним вихідним напругою 14...16 В та допустимим струмом навантаження 200...300 мА. Слід підібрати такий силовий трансформатор, який витримує цілодобову роботу, не нагріваючись. Транзистори VT4, VT5 необхідно встановити на радіаторах S=25 см2. Випрямлена напруга мостовим випрямлячем на діодах VD1…VD4 надходить на стабілізатор напруги, зібраний на стабілітроні VD5, резисторі R10 та транзисторі VT3. Транзистор VT3 необхідно встановити на радіаторі S=50 см2. Схема загальновідома і додаткових пояснень не потрібно. На вході ПНЧ включений потенціометр R2, який дозволяє регулювати гучність звучання гучномовного будильника. На вході ПНЧ включений Г-подібний фільтр низької частоти на елементах R1 та С2. Час звучання для електронного будильника типу KS-202 – одна хвилина; Як показує практика, цього цілком достатньо-при гучному звучанні. Вихідна потужність ПНЧ, близько 0,8 Вт. У режимі очікування УНЧ має дуже мале споживання по потужності. У режимі очікування ПНЧ споживає струм, близько 6 мА, а при подачі сигналу з будильника- 25 мА. Якщо виникне потреба користуватися даним ПНЧ у похідних умовах, його можна живити від шести елементів, типу АА; включених послідовно. ПНЧ поміщений у корпусі від трипрограмного приймача «РОЗДАН 205». В принципі, можна застосувати будь-який корпус, відповідних розмірів. Конструкція додаткового підсилювача до електронного будильника, в авторському виконанні, показана на фото 1. При необхідності, цей ПНЧ можна використовувати і для прослуховування музичних програм від різних джерел.
