Пристрій для прискорення травлення друкованих плат

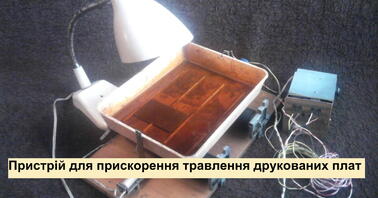

У літературі описувалося багато варіантів столів-вібраторів із застосуванням електродвигунів, які прискорюють процес травлення друкованих плат. Автор протягом багатьох років користується простим пристосуванням для прискорення травлення друкованих плат, показаним на фото 1. Це два пластмасові валики покриті гумою, які встановлені між стійками з підшипниками. На валики встановлюється фотографічна кювета. Як електромагніти використовуються сердечники з обмоткою на 56 Ом від реле РЭС13 у якого зняті контактні групи. До якоря приєднані пластинки склотекстоліту довжиною 80 мм, завдяки чому кювета при притягуванні якоря зміщується на 18 мм.
Від електронного пристрою електромагніти працюють по черзі і в результаті кювета переміщується на валиках і перемішується розчин для травлення; стравлена мідь із друкованої плати змивається. У кювету необхідно заливати
0,5л. розчину хлорного заліа, при цьому друкована плата вкрита на 1см. Пристосування нормально працює і при 1 л розчину. Бажано над кюветом встановити настільну лампу та променями підігрівати розчин, при цьому швидкість травлення значно збільшується.
Електрична принципова схема електронного пристрою наведена на рис.1.
