Простий радіоприймач прямого підсилення
У технічній літературі наведено багато схем приймачів прямого підсилення, проте переважно вони виконані на германієвих транзисторах, які у наш час не випускаються промисловістю. Автор пропонує схему простого радіоприймача прямого підсилення на трьох кремнієвих транзисторах та одній мікросхемі. Запропонована автором схема налаштовується досить просто: всього два резистори необхідно підібрати в підсилювачі високої частоти (ПВЧ). Приймач має гарну чутливість і добре чути як близькі, так і віддалені радіостанції. Приймач живиться від шести елементів типу АА, напругою 9 (можливо також використовувати дві батареї типу 3336, включивши їх послідовно) і споживає струм 32 мА. Приймач зберігає працездатність при заниженні напруги живлення до 6 В. Завдяки застосуванню мікросхеми підсилювача низької частоти (ПНЧ) вдалося значно зменшити кількість радіоелементів у приймачі.

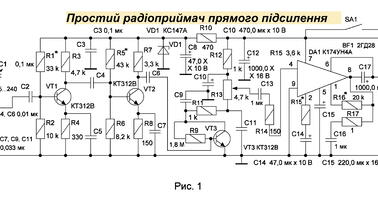

Принципова електрична схема приймача наведено на рис. 1.
