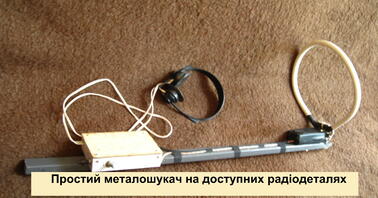

Простий металошукач на доступних радіодеталях
Різні схеми металошукачів неодноразово описувалися в технічній літературі, проте багато з них мають суттєві недоліки: опорний генератор виконаний на LC елементах, погана розв'язка між опорним генератором і генератором з котушкою-датчиком, зміна частоти генератора при зниженні напруги, складність налаштування. Автором пропонується металошукач без зазначених вище недоліків. Чутливість металошукача типова для металошукачів із двома генераторами. Чутливість металошукача підвищується при малій індуктивності котушки-датчика, що також використовується в даній конструкції.
Металошукач виявляє консервну банку на глибині 40 см та металеве відро на глибині 70 см.
Металошукач живиться напругою 9 від батареї типу «Крона ВЦ» або від акумулятора типу 7Д-0,12 і споживає струм 90 мА.
Металошукач складається із двох схем, об'єднаних в одну загальну.
Перша частина важливої електричної схеми наведена на рис.1. Вона містить трикаскадний підсилювач низької частоти, зібраний на транзисторах із загальним емітером (VT5, VT6, VT7). До підсилювача підключаються поширені телефони типу ТОН-2М, проте їх бажано реконструювати. Телефони в заводському виконанні включені послідовно, а для даної схеми краще включити їх паралельно, як показано на схемі рис.1.
