Простий блок живлення з стабілізатором напруги на 12 В, або 9 В для музичного центру з використанням модуля МР3 і радіоприймачем FM - типу KEBIDU
Запропонований блок живлення може використовуватись радіоаматорами постійно. Так як є три градацій напруги: ±22 В і стабілізовані ±9 В, або ±12 В, його зручно використовувати для живлення різних конструкцій. Градацію

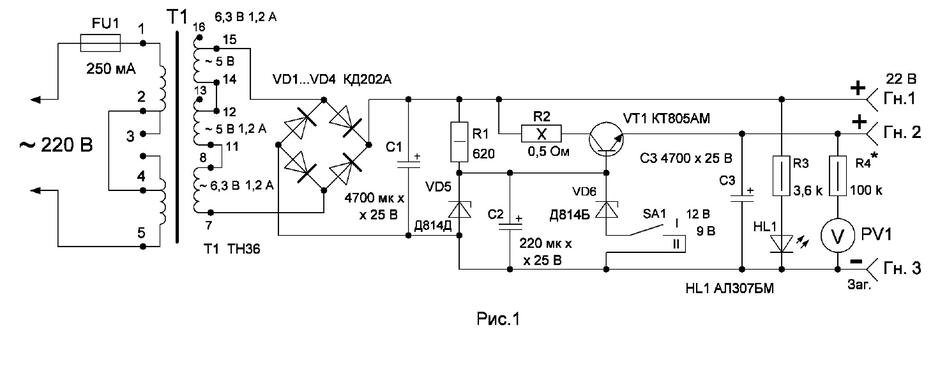

±22 В доцільно використовувати для різних пристроїв автоматики. Принципова електрична схема блоку живлення наведена на рис.1
У схемі використано широко поширений уніфікований силовий трансформатор типу ТН36, потужністю 30 Вт. Вторинні обмотки включені послідовно (згідно), для збільшення напруги. Випрямляч зібраний за мостовою схемою на діодах VD1…VD4 і на виході отримуємо ±22 В без стабілізації напруги і з стабілізатором забезпечується одне з двох стабілізованих напруг: ± 9 В, або ± 12 В, при струмові до 1,2 А. Щоб забезпечити струм 1,2 А в схему стабілізатора введений потужний транзистор VT1.Якщо перемикач SA1 знаходиться в «I» положенні, то до бази транзистора подається напруга, зняття зі стабілітрона VD4 (Д814Д), то є саме висока напруга.У разі паралельного підключення до стабілізатора VD5 стабілітрон з меншою напругою; VD6 - буде працювати тільки стабілітрон з меншою напругою. Стабілітрони мають великий розкид параметрів і якщо якась з напруг на виході буде знижена, то збільшити її можливо включив послідовно в ланцюг стабілітрона діод типу Д7Ж, Д7Г (Д226Б). Якщо напруга на виході стабілізатора підвищена, то необхідно замінити стабілітрон в базовому ланцюгу на інший; з меншим напругою стабілізації.Вихідну напругу можливо контролювати по вольтметру РV1 на 20 В, виготовленому з використанням широко розповсюдженого мікроамперметра типу М4206 на 200 мкА, з додатковим резистором R6. В принципі, можливо обійтися і без вольтметру. При підборі силового трансформатора необхідно мати вид, що постійна напруга, що подається на стабілізатор, повинна бути на 4…10 вольт більше, ніж на виході стабілізатора. Слід також мати на увазі, що постійна напруга після згладжування фільтром збільшується в 1,4 рази, тобто Uпост. = U~ × 1,4, згідно канонів електротехніки. Далі також виявити - який струм навантаження може забезпечити визначену вторинну обмотку силового трансформатора. В довідниках є дані параметрів силових трансформаторів. Транзистор VT1 встановлений на радіаторі з S = 50 см2. Діоди VD1…VD4 встановлені на радіаторах з S= 20 см2. БЖ зібрано в пластмасовому корпусі

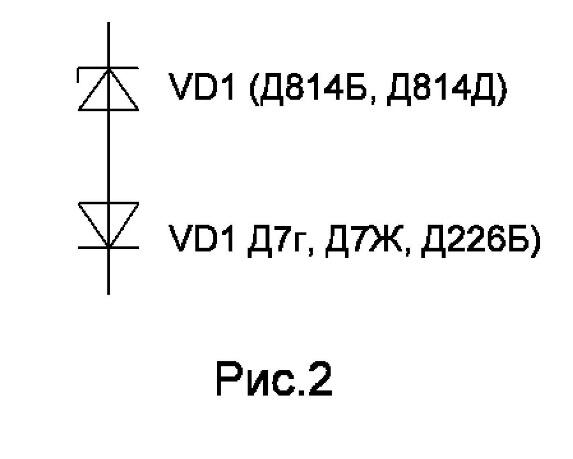

розмірами 80 × 100 × 60 мм. і має вагу 1 кг.Для безпеки слід заізолювати клеми на силовому трансформаторі, що відносяться до первинної обмотці і виводи держателя запобіжника FU1, то є ланцюги, пов'язані з електромережею. БЖ може зібрати навіть радіоаматор-початківець; налаштування не складне. Варіант збільшення вихідної напруги показано на рис. 2.
Такий блок живлення використано для живлення музичного центру, описаного в (1).
Використане джерело:
1. Автор: Бабин Дмитро Святославович, Юному радіоаматору – Музичний центр з FM радіоприймачем в діапазоні 87,5 – 108 МГц, плеєром МП3 з U - накопичувачем, на базі модуля МП3 /FM типу KEBIDU, платформа «Всеосвіта», 2025 рік.
