Презентація «Технологія та мистецтво кованої троянди» присвячена покроковому процесу виготовлення металевої троянди — від геометричного розрахунку заготовок до фінального збирання й фарбування.
Структура та зміст презентації:
1. Вступ та Анатомія виробу
Вступний слайд: Оголошує тему «Від геометричного розчерчування до гарячого кування металу».
Анатомія металевої квітки: Розбиває виріб на складники та вказує матеріали/методи обробки:
Бутон: Листова сталь (1–2 мм), холодне кування.
Стебло та шипи: Сталевий прут ($\varnothing 6\text{--}8\text{ мм}$), гаряче кування.
Листя: Листова сталь, холодне кування, паяння/зварювання.
З'єднувальний вузол: Механічне кріплення (внутрішня різьба М6 + гвинт М6х15).
2. Інструменти та Правила розмітки
Арсенал коваля: Перелік необхідного обладнання за категоріями:
Вимірювання: Циркуль, лінійка, маркер, картон.
Різання/пробивання: Ножиці по металу, пробійник, слюсарний молоток.
Холодна деформація: Ковадло, шперак, плоскогубці, пристрої «бублик» та «шарик».
Гаряче кування та слюсарні роботи: Ковальська піч, лещата, свердло $\varnothing 5\text{ мм}$, мітчик М6.
Геометрія та розрахунки:
Правило зменшення радіуса: Покрокове зменшення радіуса внутрішніх заготовок на 5 мм ($R1=40\text{ мм} \Rightarrow R2=35\text{ мм} \Rightarrow R3=30\text{ мм} \Rightarrow R4=25\text{ мм}$).
Поділ на сектори: Зовнішні яруси діляться на 4 сектори для розкритого бутона; внутрішні — на 2 для щільного закриття серцевини.
3. Технологічний процес виготовлення
Підготовка заготовок: Процес переходу від паперового/картонного шаблону до обведення, вирізання та пробивання отвору $\varnothing 7\text{ мм}$ під кріплення.
Холодна деформація: Проковка фактури країв на ковадлі для надання природної текстури та надавання сферичного об'єму на пристрої «бублик».
Гаряче кування стебла:
Нагрів у горні до $850\text{--}950^\circ\text{C}$.
Осадка для рельєфності, відтягування кінчика на шпераку та формування шипів молотком і зубилом.
Слюсарна обробка: Нарізання внутрішньої різьби мітчиком М6 на глибину 15 мм у стеблі.
Листя: Відковування прожилок на шпераку та монтаж до стебла паянням або точковим зварюванням.
4. Оздоблення, Збірка та Результат
Захист та покраска: Використання аерозольних акрилових фарб у витяжній шафі (червоний для пелюсток, зелений для стебла/чашолистиків).
Збірка за принципом «Матрьошки»: Послідовне нанизування пелюсткових ярусів на гвинт М6х15 від найбільшого до найменшого.
Формування квіткового бутона: Укручування зібраного бутона в різьбу стебла та підгинання пелюсток плоскогубцями для надання естетичної форми.
Підсумок навчальних компетенцій: Узагальнення здобутих навичок з проєктування, холодної деформації, гарячого кування та слюсарної справи.

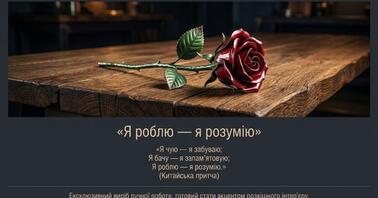

Завершення: Демонстрація готової викованої троянди із цитатою: «Я чую — я забуваю; Я бачу — я запам'ятовую; Я роблю — я розумію».
