ПЛАН ЗАНЯТТЯ
1. Сучасні прилади обліку активної та реактивної енергії.
2. Зонний облік електричної енергії виробничих споживачів.
3. Прилади обліку теплової енергії та води.
Питання для самоконтролю
1. Перерахуйте переваги і недоліки сучасних прилади контролю та обліку електричної енергії.
2. Що варто знати про «зонні тарифи»?
3. Охарактеризуйте види теплових лічильників.
4. Особливості і принцип робити лічильників холодної води.
1 СУЧАСНІ ПРИЛАДИ ОБЛІКУ АКТИВНОЇ ТА РЕАКТИВНОЇ ЕНЕРГІЇ

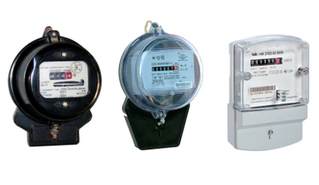

Індукційний лічильник електроенергії
Переваги:
• не схильні до впливу стрибків у мережі або зниження напруги;
• надійність в експлуатації і тривалий строк служби;
• порівняно низька вартість проти електронних.
Недоліки:
• розрахунок електроенергії за звичайним (однозонним) тарифом;
• ведення обліку електроенергії тільки в одному напрямку;
• практично повна відсутність захисту від розкрадання електроенергії;
• не може бути використаний в системах АСКОЕ.

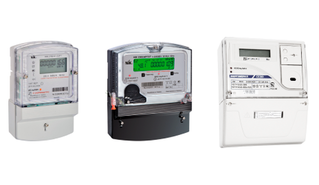

Електронний лічильник електроенергії
Переваги:
• наявність декількох тарифів (2- і 3-зонний облік);
• ведення обліку електроенергії у двох напрямках;
• фіксація несанкціонованого доступу в разі розкрадання електроенергії;
• зберігання даних з обліку електроенергії;
• можливість використання в системах АСКОЕ.
Недоліки:
• чутливість до перенапруг, стрибків у мережі та зниження напруги;
• у разі несправності зазвичай вимагає складнішого ремонту
За кількістю фаз бувають однофазні та трифазні лічильники. Однофазні лічильники електроенергії використовуються для однофазних мереж, відповідно, трифазні – для трифазних мереж. Також є трифазні електролічильники, які можна приєднати до однофазної мережі. До трифазної мережі можна приєднати 3 однофазні електролічильники (по одному на кожну фазу). У такий спосіб можна вести облік електроенергії для всіх фаз окремо.
За кількістю тарифів бувають:
• однотарифні лічильники;
• багатотарифні лічильники;
Оплата здійснюється за кількома тарифами, вартість електроенергії за якими відрізняється майже удвічі. Підходять для промислових підприємств і побутових споживачів, які користуються електроенергією в години мінімального навантаження в мережі (коли діють низькі тарифи).
Вартість багатозонного лічильника досить висока, але він окупиться протягом декількох років (в кожному випадку індивідуально).
2 ЗОННИЙ ОБЛІК ЕЛЕКТРИЧНОЇ ЕНЕРГІЇ ВИРОБНИЧИХ СПОЖИВАЧІВ
Що варто знати про «зонні тарифи
Повна назва – тарифи, диференційовані за періодами часу, скорочено – зонні тарифи.
Це окремі тарифи для денних і нічних періодів доби. Доба ділиться на дві зони – денну (з 7-00 до 23-00) і нічну (з 23-00 до 7-00).
Для тризонних тарифів доба розділена на три зони – нічну (з 23-00 до 7-00), пікову (з 8-00 до 11-00, з 20-00 до 22-00), напівпікову (з 7-00 до 8-00, з 11-00 до 20-00 і з 22-00 до 23-00).

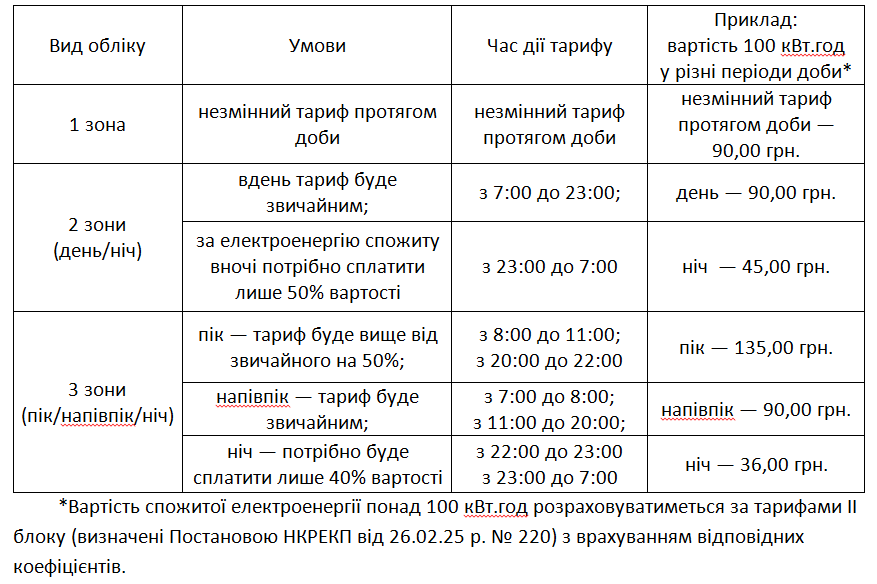

Для порівняння – вартість 100 кВт.год електроенергії при різних видах обліку на прикладі тарифу для населення.
Для переходу на «зонний тариф» необхідно
1.Визначитись у виборі вигідного для Вас тарифу: дво- чи тризонного.
2. Подати до ПрАТ «Рівнеобленерго» письмову заяву про встановлення багатотарифного лічильника електричної енергії.
3. Укласти договір на виконання робіт з облаштування зонного обліку електричної енергії та сплатити відповідну суму коштів на рахунок компанії.
Орієнтовна вартість робіт з встановлення двозонного лічильника станом на 1 листопада 2017 року становить 1500 грн для однофазного вводу і 3000 грн для трифазного (силового).
Варто зауважити, що сам по собі лічильник не призводить до економії електроенергії. Економити можна на роботі приладів, вмикати які варто переважно вночі: електрокотел, бойлер, зарядні пристрої, пральні машини, посудомийка, електрообігрівач.
За розрахунками НКРЕКП термін окупності переходу на диференційовані за періодами часу тарифи становить «у типовій квартирі – близько 1,9 років (загальне споживання за місяць 230 кВт. год. у тому числі 80 кВт. год. – у нічний час)» «у типовому приватному будинку – близько 1,4 років (загальне споживання за місяць 400 кВт. год. у тому числі 150 кВт. год. – у нічний час) ».

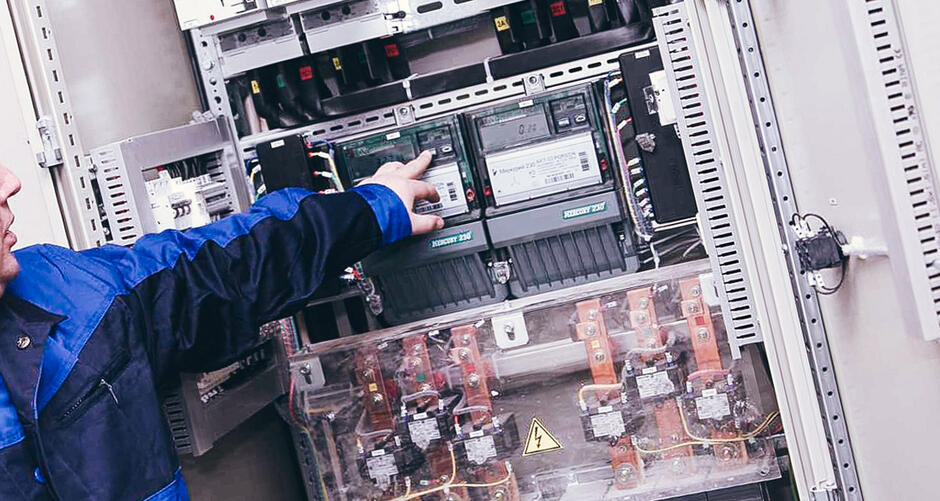

Комерційний облік електроенергії

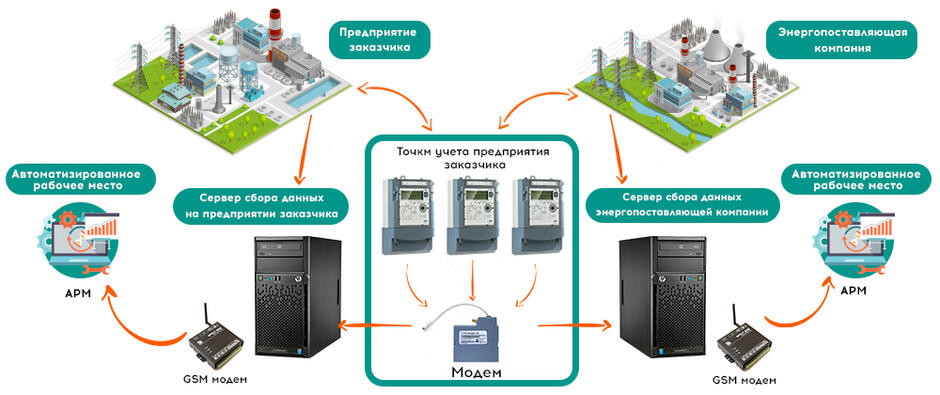

Сучасні автоматизовані інформаційно-вимірювальні системи комерційного обліку електроенергії створюються для комерційного обліку споживаної електричної енергії або електричної енергії, що відпускається. Головним завданням при побудові подібних систем є робота на оптовому ринку електроенергії (ОРЕ), при цьому необхідно забезпечити передачу інформації суміжним суб'єктам (мережевим компаніям, енергопостачальним організаціям або генеруючим компаніям).
Метою створення і функціонування АСКОЕ є вимірювання кількості електричної енергії, що дозволяє визначити величини облікових показників, використовуваних у фінансових розрахунках, тому установка АСКОЕ є обов'язковою вимогою відповідно до Закону України "Про ринок електричної енергії" та затверджена Кодексом комерційного обліку електричної енергії в постанові НКРЕКУ від 14 березня 2018 року № 311., який накладає серйозні вимоги в частині метрологічного забезпечення.
Технічний облік електроенергії
Автоматизовані інформаційно-вимірювальні системи технічного обліку електроенергії призначені для організації обліку електроенергії усередині виробничого підприємства. Основними завданнями є:
облік електроенергії, споживаної на різні потреби (споживання по окремих виробництвах, цехах, дільницях);
планування споживання електроенергії;
резервування даних комерційного обліку електроенергії (заміщення даних комерційної системи обліку);
виявлення нераціонального використання електричної енергії;
зниження втрат електроенергії на основі аналізу облікових даних;
можливість використання даних споживання електроенергії для аналізу фінансово-економічної діяльності підприємства.
Системи технічного обліку електроенергії не підлягають державному метрологічному нагляду. Незважаючи на це, ТОВ «Смарт Грід Україна» будує системи технічного обліку на основі сертифікованих засобів вимірювальної техніки, що дозволяє отримати точні дані по споживанню електроенергії та в майбутньому стежити за станом обладнання.
Автоматизовані інформаційно-вимірювальні системи технічного обліку електроенергії будуються на основі технічного завдання замовника. Такі системи, як правило, включають в себе велику кількість точок обліку і часто характеризуються великою територіальної віддаленістю місць установки лічильників. При реалізації подібних проектів додаткову увагу приділяється прокладці кабельних трас (ліній зв'язку) між окремими виробничими приміщеннями (об'єктами) в умовах проведення робіт на об'єктах діючого виробництва. У деяких випадках це призводить до необхідності модернізації існуючих кабельних ліній і кабельних споруд (естакад, лотків, кабельних каналів).
Комплексне впровадження комерційного і технічного обліку забезпечують такі функції
зонний облік споживання електроенергії;
управління споживанням електроенергії в різні часові інтервали, реалізуючи найбільш швидкий спосіб зниження витрат на електроенергію перекладом підприємства на диференційовану по зонах доби оплату за електроенергію
в режимі реального часу контроль енергетичного балансу підприємства;
шляхом створення експертної системи на базі ретроспективного аналізу планувати споживання електроенергії;
нормування і контроль енерговитрат підприємства диференційовано за видами виробництв або технологічних переділів;
формувати звітні документи, включаючи:
- цінні профілі навантажень;
- програми навантажень;
- звіти (добові, тижневі, місячні, річні);
- свідчення максимальної точності;
- вклади в споживану потужність різних споживачів;
- платіжні дані;
- контроль режимних обмежень.
3 ПРИЛАДИ ОБЛІКУ ТЕПЛОВОЇ ЕНЕРГІЇ ТА ВОДИ
Лічильник тепла — це прилад або комплект приладів (засіб виміру), призначений для визначення кількості теплоти й виміру маси й параметрів теплоносія.

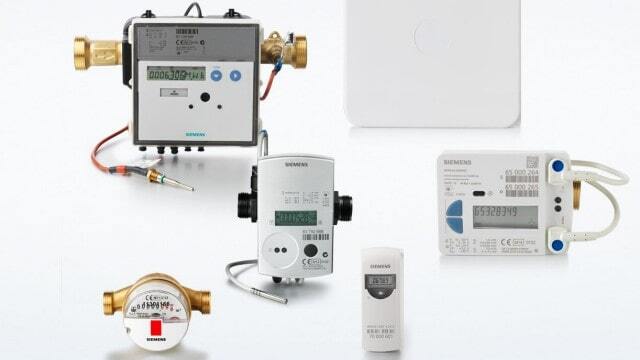

Види теплолічильників

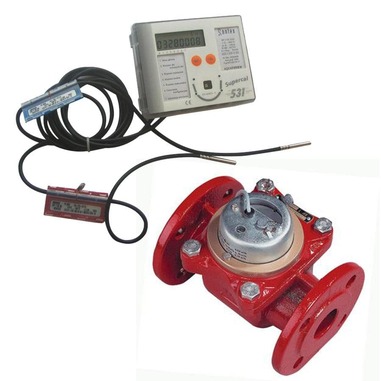

Лічильник тепла механічний
Механічні лічильники тепла можна віднести до категорії “бюджетних”. В основному, це квартирні теплолічильники Ду15 або Ду20. В їх основі використовуються тахометричні водолічильники, обрахунок розходу теплоносія виконується через обертання крильчатки. Вони прості і досить надійні.
Імпульсний вихід дозволяє підключити такий механічний лічильник тепла до систем диспетчеризації. Ціна лічильника тепла цієї категорії починається від 2500грн.

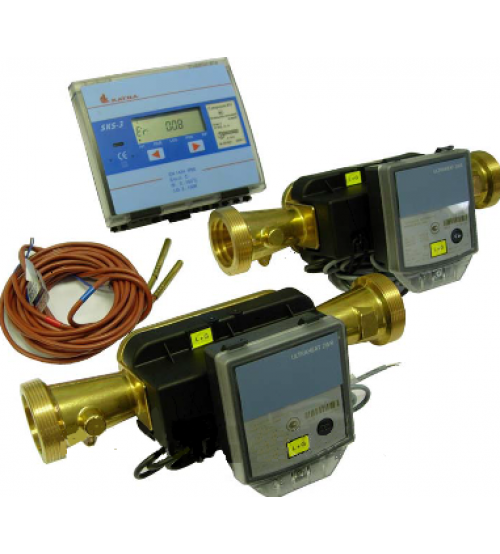

Лічильник тепла ультразвуковий , Теплолічильник ультразвуковий.
На противагу механічних – ультразвуковий теплолічильник найточніший, стабільно надійний, але дорогий в силу наявності складної електроніки. В таких приладах відсутні рухомі частини, що контактують з теплоносієм. Принцип вимірювання витрати полягає у вимірюванні швидкості поширення ультразвукових хвиль проти потоку і по ньому. Лічильник тепла ультразвуковий може мати автономне живлення від батареї, якої вистачає на строк до 10 років.

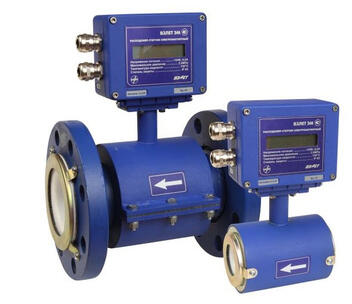

Теплолічильник електромагнітний Теплолічильники електромагнітні.
Витратоміри такого лічильника теплової енергії використовують електромагнітну котушку і електромагнітне поле для визначення обсягу теплоносія. Це надійні прилади, що встановлюються, в основному, на промислових або великих житлових об’єктах. Недоліком електромагнітної технології можна вважати необхідність живлення від мережі 220 В. Вартість лічильника теплової енергії відносно не висока.
ВИДИ ЛІЧИЛЬНИКІВ ДЛЯ ХОЛОДНОЇ ВОДИ: ІМПУЛЬСНІ, КРИЛЬЧАСТІ, МОКРОХОДНИЕ
Водомірні прилади обліку показують витрата води. Встановлені в квартирі лічильники визначають кількість споживання і допомагають використовувати воду більш раціонально. За рахунок чого можна значно зменшити витрати на комунальні платежі.
ОСОБЛИВОСТІ ЛІЧИЛЬНИКА ХОЛОДНОЇ ВОДИ

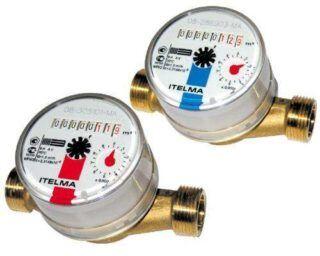

ЛІЧИЛЬНИК ХОЛОДНОЇ ВОДИ
Лічильник холодної води або водомір – це пристрій, який встановлюють врозріз труби. Складається з двох частин, перша перетворює потік рідини в фізичну величину, друга є вимірником, що складається з вважає механізму і табло.
Існують дві основні групи приладів: енергонезалежні – для вимірювання використовуються механічні процеси і енергозалежні – працюють від електричної мережі.
ТАХОМЕТРИЧЕСКИЕ
Механічні пристрої. Складаються з невеликої турбіни або крильчатки, яка розташована в воді. Витрата рідини визначається за кількістю оборотів, які надають руху лічильник. Працює незалежно від жорсткості води. Точність свідчень не дуже висока, з часом крильчатка крутиться повільніше. Недорогий варіант, встановлюється в квартирах.
ЕЛЕКТРОМАГНІТНІ, ІНДУКЦІЙНІ
Електричні прилади для обліку. Діють на основі електропровідності води. Пристрій відрізняється тривалим терміном служби, коштує дорого. Використовується рідко, для точних свідчень рідина повинна бути чистою.
УЛЬТРАЗВУКОВІ
Працюють від електричної мережі. Принцип дії заснований на порівнянні швидкості ультразвуку за течією потоку і проти нього. Високоточні, дорогі прилади. Відрізняються довгим терміном служби, до 15 років.
ВИХРОВІ
Ці конструкції працюють від електрики, аналізують швидкість проходження вихровий доріжки. Їх застосовують для обліку чистої води без домішок.
Механічні пристрої не потребують додаткових умовах. Працюють при проходженні рідини, а при відсутності потоку стоять. Тривалий простій призводить до утворення солей, в результаті крильчатка перестає обертатися.
Прилади обліку розрізняють в залежності від діапазону температур:
водоміри для холодної води – до +30 градусів;
лічильники гарячої води – до +130 градусів;
універсальні – до +90 градусів.
Корпуси приладів фарбують в різні кольори, щоб їх розрізняти. Для гарячої води – червоні, для холодної – сині, універсальні – помаранчеві.
За принципом роботи механічні вимірники бувають:
Одноструминних. Один потік проходить через крильчатку. Утворюються вихрові потоки, які погано впливають на точність вимірювань.
Багатоструменеві. Потік ділиться на окремі струмені, знижується турбулентність, підвищується точність показань.
Багатоструменеві варіанти призначені тільки для великих труб, діаметром від 40 мм. Їх не використовують в квартирах.
За виконання лічильного механізму:
Сухі. Механізм відділений від води за допомогою пластини, такі варіанти працюють набагато довше.
Мокрі. Механізм знаходиться в воді, прилад швидко виходить з ладу.
Вентильні варіанти оснащені запірним вентилем, який перекриває рідина.
Усередині тахометрических лічильників встановлена турбіна або крильчатка.
У крильчатих вісь обертання розташована перпендикулярно потоку. Вони особливо чутливі, вимірюють навіть слабкі потоки. Перекривають прохід води, знижують пропускну здатність.
У турбінних моделях вісь знаходиться паралельно потоку, діаметр труби складає від 40 мм.
Комбінований прилад суміщає турбіну і крильчатку. При маленькому витраті вода подається на крильчатку, при великому – на турбіну. Вартість такого виду дуже висока.
