Живлення пральної машини при заниженій напрузі в електромережі
Пральні машини-автомати, згідно з паспортом, можна живити заниженою напругою 180 В, однак, як показує практика, при заниженій напрузі іноді відмовляє автоматика. Найкращий спосіб - це використовувати потужні стабілізатори напруги, проте вони досить дорогі; а використовувати автотрансформатор підвищення напруги досить легко і доцільно. За рахунок потужної додаткової обмотки можна отримати загальну вихідну потужність близько 2,9 кВт при потужності трансформатора всього 152 Вт. Трансформатори типу ТН дозволяють включати вторинні обмотки як паралельно, так і послідовно, що використано в даному випадку. Конструктивно пристрій має дві вихідні розетки – 220 + 6 В та 220 +12 В. Якщо напруга в електромережі порядку 210 В, то достатньо використовувати вихідну розетку 220 + 6 В, а при напрузі в електромережі порядку 200 В бажано застосувати вихідну напругу 220 + У пристрої застосовано силовий трансформатор типу ТН60 на 152 Вт, при ньому максимальний струм навантаження забезпечується 13,6 А; тобто 2,99 квт. Якщо в пристрої застосувати силовий трансформатор типу ТН61 на 190 Вт, то максимальний струм навантаження забезпечується 16,2 А; тобто 3,56 квт.
Електрична принципова схема електронного пристрою наведена на рис.1. .

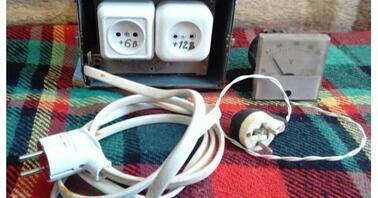

Пристосування просте і його може виготовити навіть радіоаматор-початківець. Пристрій показано на фото 1. Напругу в електромережі необхідно вимірювати вольтметром змінного струму, або авометром.
