Методична розробка для гуртка радіоконструкторів - Запуск блока живлення від системного блока комп’ютера
Якщо вийшов з ладу системний блок комп’ютера і не підлягає ремонту, то доцільно вилучити з нього блок живлення і використовувати його радіоаматорами для своїх цілей – напруга ±12 В, ±5 В, та ±3,3 В. Слід мати на увазі, що використовувати блок живлення необхідно з навантаженням. Автор пропонує в блоці живлення відкусити кусачками «лишні» провідники – залишити на вихід тільки шість провідників: три чорних (земляні), жовтий (+12 В), червоний (+5 В) і помаранчевий (+3,3 В) вивести за корпус блока живлення, а один чорний відкусити довжиною 2 см і зачистити для під’єднання до нього зеленого провідника. Зелений дріт необхідно подати на «землю», тобто на чорний провід в середині блоку (відкушений на довжину 2 см).
У деяких випадках виробник відходить від загальноприйнятих норм, і робить замість зеленого - дріт іншого кольору. У цьому випадку орієнтуйтеся не на колір, а на положення дроту – з лівої сторони дріт під’єднаний до ламелі PS.
Перед включенням в електромережу необхідно підключити навантаження – автомобільні електролампи на 12 В між чорним і жовтим провідниками і між червоним і чорним провідником; між чорним і помаранчевим.
Після включення блока живлення в електромережу електролампи повинні світитися і кулер повинен працювати. Електролампа між чорним і жовтим провідником (±12 В) світить яскраво, а електролампа між чорним і червоним провідником (±5 В) світить на половину розжарення, електролампа між чорним і помаранчевим провідником (±3,3 В) світить тьмяно. Проводимо вимірювання напруги на виході блока живлення – вони мають бути близькими до 12 В, до 5 В і до 3,3 В. Фактичні дані вимірювань 11,9 В, 4,95 В, 3,3 В для цього екземпляра. Для зручності провідники заводимо на роз’єм. В авторському варіанті було виведено тільки чотири провідника – для 12 В і 5 В (напругу 3,3 В не планувалося використовувати).
Блок живлення під’єднуємо до електророзетки штатним кабелем від системного блока до електророзетки з заземленням. Використовувати блок живлення необхідно з закритою кришкою.

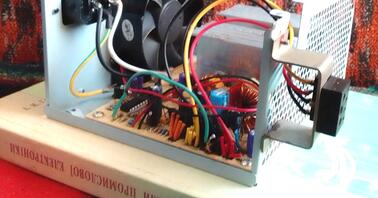

Перероблений блок живлення показано на фото 1.
Технічні характеристики даного екземпляра блока живлення показані на фото 2.
Ясна річ, що працювати з материнською платою системного блока блок живлення після «модернізації» вже не зможе.
