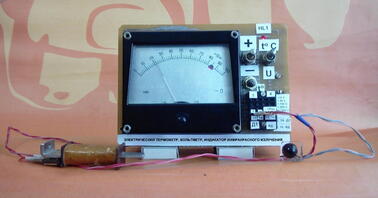

Методична розробка для гуртка «Радіоконструкторів» - Електричний термометр, вольтметр постійної напруги, індикатор інфрачервоного випромінювання
Зробити електричний термометр можна з підручних елементів із застосуванням мідних термоперетворювачів, як найдешевших. Як відомо з фізики, статична характеристика для міді лінійна в інтервалі -200 ... +200 ° С і описується рівнянням Rt = R0 (1 + α * t), де α - температурний коефіцієнт, рівний 0,00428 ° С-1, R0 - опір датчика при 0о С. Як видно з наведеної формули опір термоперетворювача з мідного дроту збільшується зі збільшенням температури. Як датчик температури автор застосував котушку двообмоткового реле типу РПН, паспорт РС4. 585. 381 Д, з обмотками по 6200 витків дроту ПЕВ-2 0,11 мм;із опором обмоток по 500 Ом. Обмотки включені послідовно, зустрічно в результаті отримано біфелярну обмотку. Датчик можна виготовити і самостійно, намотавши на котушку біфелярну обмотку - мотати в два дроти ПЕВ-2 ø 0,05...012 мм з двох котушок одночасно. Опір датчика може бути не більше 200…1000 Ом. Відповідна гілка моста постійного струму повинна бути порівнянна з опором датчика. Так при опорі датчика 1000 Ом, відповідна гілка складена з резистора з опором 510 Ом та підстроювального резистора на 680 Ом. Автор застосував мікроамперметр на 100 мкА зі шкалою 0...100, таким чином зручно вимірювати температуру в інтервалі -100...+100 °С. Датчик встановлюється поза приладом у приміщенні, або зовні.Лінія до датчика може бути будь-якої довжини, до 100 м. В принципі, можливо налаштувати прилад і на інтервал -50 ... +50 ° С, але при шкалі 0 ... 100 необхідно показання приладу ділити на два. Принципова електрична схема термометра наведено на рис. 1.
