Методична розробка (8 клас НУШ) - лабораторна робота № 9 «Вимірювання потужності споживача електроенергії».
Мета лабораторної роботи: навчитися визначати потужність електричного струму в лампі.
Обладнання: джерело струму – три елементи типу АА , мультиметр, електролампочка розжарення на 3,5 В – 0,26 А на підставці, з'єднувальні проводи, резистор на 1 Ом (2 Вт), перемикач.
Проведення лабораторної роботи:
1. Накресліть схему електричного кола, що складається із з'єднаних послідовно електролампочки розжарення на 3,5 В, джерела струму – три елементи типу АА, ввімкнених послідовно; резистора на 1 Ом і перемикача.

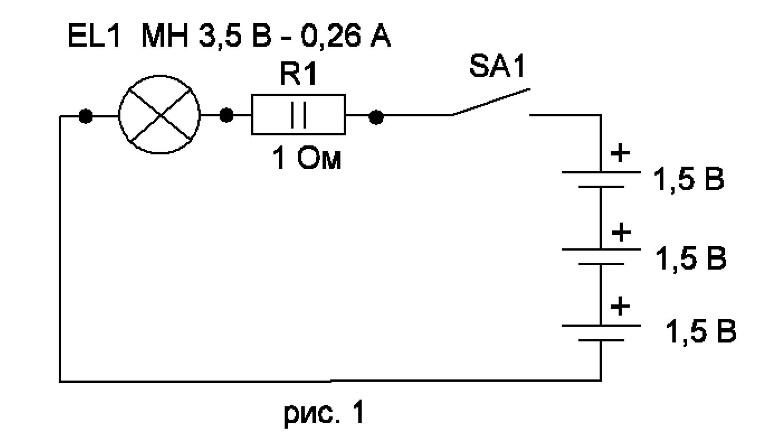

2. Зберіть електричне коло по схемі рис.1.

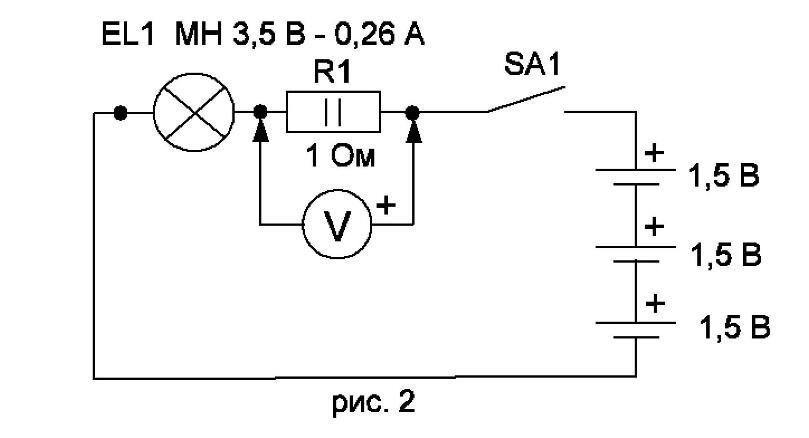

3. Виміряйте напругу на резисторі R1 в схемі рис. 2 і визначити струм в колі по закону Ома I = U1/R1.
Виміряна напруга U1 становить 0,25 В, таким чином струм в колі - 0,25 А.

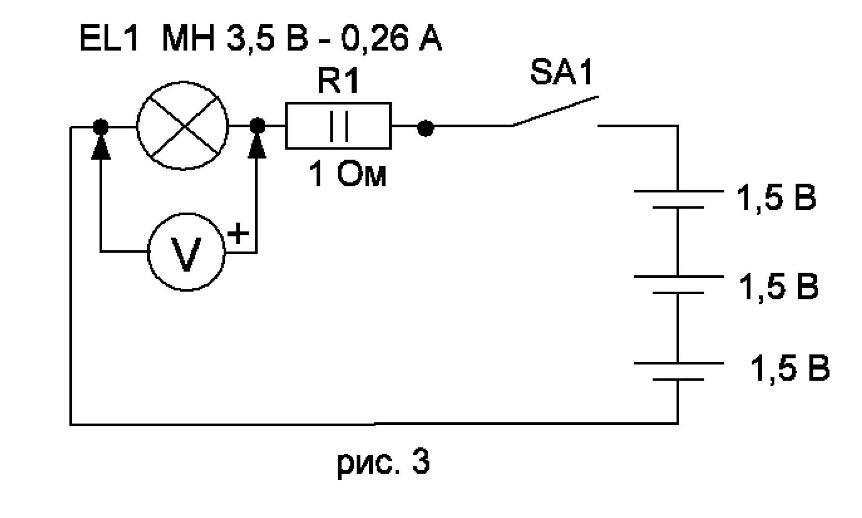

4. Виміряєм напругу на електролампі в схемі, приведеній на рис. 3
Виміряна напруга U2 становить 3,4 В.
5. Обчислимо фактичну потужність, яку споживає електролампочка.
P = U2 × I = 3,4 × 0,25 = 0,85 Вт
6. На цоколі електролампи дані: 3,5 В × 0,26 А = 0,91 Вт це номінальна потужність даної електролампи.
7. Результати вимірів та обчислень запишіть у таблицю в зошиті для лабораторних робіт.
Сила струму, І, А | Напруга, U, В | Фактична потужність, Рф, Вт | Номінальна потужність, Рн, Вт |
0,25 | 3,4 | 0,85 | 0,91 |
Фактична потужність не перевищує номінальну потужність, тобто такий режим експлуатації електролампи цілком прийнятний.
Замість резистора R1 можливо встановити амперметр, проте амперметри більш дефіцитні, а з мультиметром лабораторну роботу можливо виконати і в домашніх умовах.
