Задача 19

Необхідно розрахувати величину опору шунта для розширення меж вимірювання струму, проте немає даних про опір рамки мікроамперметра.

Як практично визначити опір рамки мікроамперметра на 100 мкА ?

Розв’язок задачі:

Припустимо, що є мікроамперметр на 100 мкА і немає довідника, де можливо отримати інформацію про R_пр.

Заміряти омметром мікроамперметр не можливо, бо при цьому можна вивести його з ладу надмірним струмом.

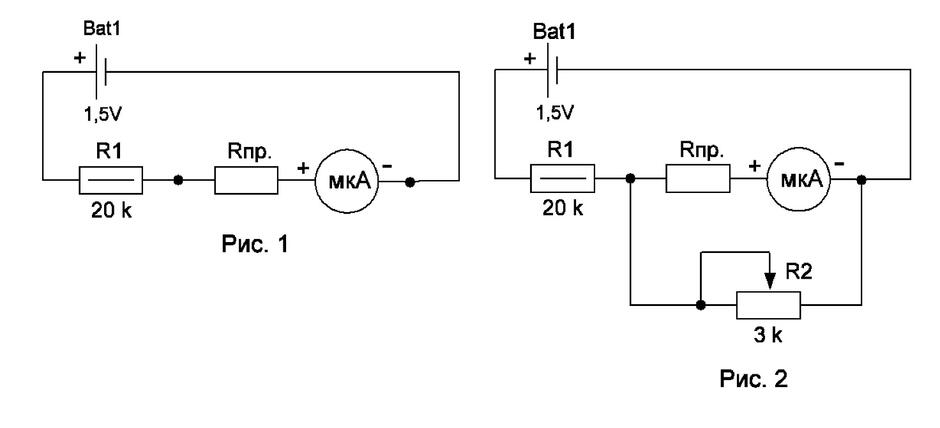

Тоді необхідно провести експеримент – зібрати схему приведену на рис. 1. В схемі застосовано додатковий резистор R1 з таким номіналом, щоб струм не перевищував 100 мкА. Так при напрузі живлення 1,5 В це буде резистор більший за 15 кОм, згідно закону Ома: U/I = 1,5 В/0,1мА = 15 кОм. Візьмемо резистор на 20 кОм, (орієнтовно будемо вважати, що R_пр. = 1 кОм) при такому резисторі струм становить I₁ = U/(R₁ + R_пр.) = 1,5/( 20 +1) = 0,0714 ма, тобто 71,4 мкА.

До мікроамперметру під’єднаємо паралельно змінний резистор R2 (потенціометр) на 3 – 4,7 кОм, як це показано на рис. 2; і змінюючи опір потенціометра виставляєм на мікроамперметрі стрілку на I₁/2, тобто на 36 поділку.

Після проведення експерименту від’єднуємо потенціометр і за допомогою омметра вимірюємо виставлений опір потенціометру – він становить (для даного мікроамперметра) 900 Ом.

Таким чином Rпр. = 900 Ом.,

Перевірка: I₁= 1,5 В/(20 кОм + 0,9) = 0,0717 мА.

Розбіжність невелика.
