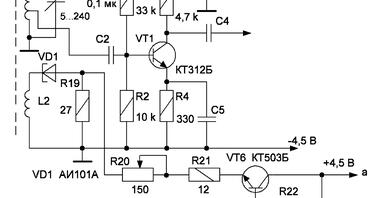

Додатковий підсилювач ВЧ сигналу на тунельному діоді в радіоприймачі прямого підсилення
Спочатку виготовимо радіоприймач прямого підсилення без додаткового підсилювача.
Початківцям радіоаматорам бажано повторювати схеми, які легко налаштувати. Запропонована автором схема налаштовується досить просто: всього один резистор необхідно підібрати в підсилювачі низької частоти (ПНЧ) та два резистори в підсилювачі високої частоти (ПВЧ). Структурна схема приймача 2-V-2, тобто два підсилювальні каскади за високою частотою і два каскади за низькою частотою. Приймач має гарну чутливість і добре чути як близькі, так і віддалені радіостанції. Приймач живиться від трьох елементів типу ААА або АААА і споживає струм 1,6 мА. У порівнянні з загальновідомими схемами, де використовуються окремі каскади із загальним емітером в підсилювачі низької частоти дана схема містить меншу кількість радіоелементів завдяки застосуванню включення каскадів з безпосереднім зв'язком, причому режим встановлюється лише одним резистором, що задає струм бази першого транзистора; в процесі налаштування виявилося можливим відмовитися від блокувальних конденсаторів у ланцюзі емітерів, оскільки посилення ПНЧ достатнє і без них.
Принципова електрична схема приймача наведено на рис. 1. Вхідний коливальний контур складається з котушки індуктивності L1 та конденсатора змінної ємності (КЗЄ) С1. Котушка L1 намотана на феритовому стрижні та отримано магнітну антену. На транзисторах VT1 та VT2 зібраний підсилювач високої частоти. Застосування двох каскадів із загальним емітером ПВЧ забезпечує напругу високочастотного сигналу достатню для надійної роботи детектора приймача. Оптимальний режим роботи підсилювача ВЧ встановлюється підбором резисторів R1 та R6. На транзисторі VT3 зібраний детектор. Такий детектор, як показує експеримент, ефективніший, ніж схема подвоєння напруги з двома діодами. На радіоелементах С9, R11 С11 виконаний П-подібний фільтр низької частоти. Низькочастотний сигнал знімається з R13 потенціометра і подається на підсилювач низької частоти на транзисторах VT4 і VT5. Оптимальний режим роботи двокаскадного ПНЧ на транзисторах із безпосереднім зв'язком встановлюється підбором резистора R14. У колектор транзистора VT5 включені телефони. Застосовано широко поширені телефони типу ТОН-2М, у яких замість послідовного включення телефонів у заводському варіанті - зроблено паралельне їх включення, як це показано на схемі рис. 1.
