Зміст робочих креслень деталей. Правила нанесення розмірів і граничних відхилень.

Зміст робочих креслень

Креслення деталі - це графічний документ, що містить зображення деталі та дані, необхідні для її виготовлення і контролю.

Робоче креслення деталі - основний технічний документ, за яким на виробництві виготовляють складові елементи будь-якого виробу. За робочим кресленням робітник дізнається про форму деталі, яку він буде виготовляти, її розміри, точність обробки, матеріал, з якого вона має виготовлятись, якість її поверхонь.

До робочих креслень висуваються такі вимоги, ретельне дотримання яких забезпечує виконання кожною виготовленою деталлю призначених їй функцій і тривалість її працездатності.

На рис. 1 показано робоче креслення деталі «Кришка». Креслення містить два зображення: головне - це фронтальний розріз і допоміжне - вигляд зліва. Вони дають достатнє уявлення про геометричну форму зображеної деталі та наявні в ній отвори. На те, що деталь має круглу форму, додатково вказують знаки діаметрів, що стоять перед розмірами зовнішніх і внутрішніх циліндричних поверхонь кришки.

Найбільш відповідальним розміром кришки є діаметр 47 мм: це розмір поверхні, по якій кришка входить в іншу деталь (імовірно, в отвір у корпусній деталі). Тому біля розміру діаметра стоїть умовне позначення величини допуску на його точність - h8.

У процесі виготовлення деталі окремі її поверхні можуть відрізнятися від своєї теоретичної форми. Деякі з цих поверхонь можуть зміщатися від заданого положення. Тому на кресленні у прямокутних рамочках позначено допустимі відхилення форми і взаємного розміщення поверхонь (у нашому випадку - це радіальне биття і відхилення паралельності).

Велике значення для працездатності деталі має шорсткість її поверхонь після механічної обробки. Вимоги до допустимої шорсткості поверхонь на кресленні кришки показано спеціальними позначеннями безпосередньо на зображеннях і в правому верхньому куті поля креслення.

Розріз на кресленні деталі заштриховано так, як це відповідає металам.

Низку додаткових вимог щодо виготовлення і контролю кришки наведено в записах, розміщених на полі креслення над основним написом. Вони значно доповнюють і розширюють умовні графічні позначення щодо вимог до точності виготовлення кришки та деякі інші.

З огляду на своє призначення робоче креслення деталі повинно містити:

а) оптимальну кількість зображень (виглядів, розрізів, перерізів, виносних елементів), які повністю розкривають форму деталі;

б) необхідні розміри з їх граничними відхиленнями;

в) вимоги до шорсткості поверхонь деталі;

г) позначення граничних відхилень форми і розміщення поверхонь деталі;

д) основні відомості про матеріал деталі та стан;

є) окремо виділені технічні вимоги.

Структура робочого креслення деталі

Робоче креслення деталі включає графічну (зображення, розміри, умовні знаки) і текстову (написи, таблиці) частини. В узагальненому вигляді структуру робочого креслення деталі (при різній кількості зображень) показано на рис. 2.

Необхідні зображення і розміри визначають форму деталі. Правила виконання зображень і нанесення розмірів регламентовано відповідними діючими стандартами. Розміри, що визначають величину і положення всіх спряжуваних поверхонь деталі, наносяться з граничними відхиленнями, які залежать від службових функцій кожної поверхні.

Особливі вимоги до точності форми деталі та якості її поверхонь вказують на робочих кресленнях у вигляді допусків форми і розміщення поверхонь та позначення їх шорсткості.

Матеріал деталі узагальнено (метал, пластмаса, гума тощо) графічно позначають на перерізах. Найменування матеріалу, його марку, сортамент та деякі інші відомості вказують в основному написі. Окремі вимоги до матеріалу та його якості вказують у технічних вимогах.

Кожне робоче креслення повинно мати основний напис, розміщений у правому нижньому кутку поля креслення.

Нанесення розмірів та граничних відхилень на робочих кресленнях

1. Нанесення розмірів

Конструкцію будь-якої технічної деталі можна уявити як поєднання поверхонь геометричних тіл і поверхонь конструктивних елементів, які послідовно створюють у процесі її механічної обробки. У машинобудуванні всі операції технологічного процесу умовно зводять до певних циклів. Вони передбачають поділ механічних операцій обробки на заготівельні, формоутворюючі й операції з обробки поверхонь конструктивних елементів деталей. Тому всі розміри на робочому кресленні деталі також умовно поділяють на три групи:

а) габаритні розміри, тобто найбільші розміри довжини, висоти, ширини (або товщини чи діаметра);

б) розміри поверхонь геометричних тіл, що утворюють форму деталі;

в) розміри поверхонь конструктивних елементів деталі.

Виділення окремою групою габаритних розмірів деталі визначається тим, що саме вони визначають розміри її заготовки. Ці розміри потрібні також для компонування зображень деталі на полі креслення.

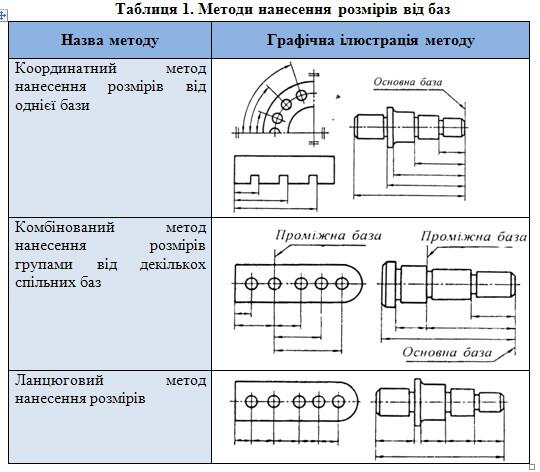

Розрізняють три методи нанесення розмірів від баз: координатний, комбінований і ланцюговий (табл. 1).

При координатному методі розміри деталі наносять від однієї попередньо обраної основної бази. Такою базою може бути торець деталі (для лінійних розмірів) або вісь симетрії (для кутових розмірів).

При ланцюговому методі розміри розташовують у ланцюжок на одну лінію. При потребі нанести габаритний розмір деталі він буде вважатись довідковим, тобто таким, що не виконується заданим кресленням. Довідковий розмір позначають на кресленні умовним знаком у вигляді зірочки «». Відомості про довідковий розмір вказують у технічних вимогах записом такого типу: « Розміри для довідок».

Найчастіше застосовують комбінований метод нанесення розмірів, що є поєднанням ланцюгового та координатного методів. Але в такому разі, крім основних застосовують проміжні бази.

2. Нанесення граничних відхилень

Граничні відхилення розмірів на кресленнях деталей можуть бути вказані одним із трьох способів.

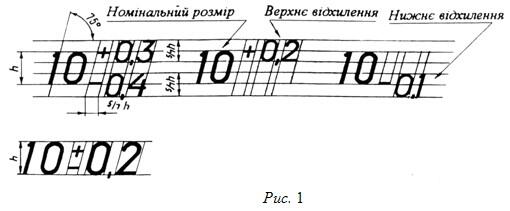

1. Числовим значенням граничних відхилень. У цьому випадку значення верхніх і нижніх відхилень проставляють у міліметрах зі своїми знаками безпосередньо після номінальних розмірів. Якщо обидва відхилення мають різні абсолютні значення, то їх розміщають одне над одним (верхнє над нижнім) і пишуть меншими цифрами, ніж ті, які обрані для номінальних розмірів (рис. 1)

Коли обидва відхилення мають однакові абсолютні значення, але різні знаки, то вказують тільки одне відхилення зі знаком ±. У цьому випадку відхилення пишуть шрифтом, однаковим з розміром шрифта розмірних чисел. Відхилення, що дорівнює нулю, не вказують. Наприклад, запис 80_-0,012 означає, що верхнє відхилення дорівнює нулю, а нижнє від'ємне.

2. Умовним позначеннями полів допусків. На робочих кресленнях поля допусків зовнішніх поверхонь позначають малими буквами латинського алфавіту (a, b, c, cd, e …, x, y, z, za, zb, zc) з цифровим позначенням квалітету точності.

Поля допусків внутрішніх поверхонь позначають великими буквами латинського алфавіту (A, B, C, CD, E …, X, Y, Z, ZA, ZB, ZC) з цифровим позначенням квалітету точності.

3. Умовним позначеннями полів допусків разом зі значеннями граничних відхилень. У цьому випадку значення граничних відхилень розміщують праворуч від позначення поля допуску в дужках.

Розміри на кресленні, які не мають позначень граничних відхилень називають вільними, або розмірами з не вказаними допусками. найчастіше для всіх вільних розмірів даної деталі допуски однакової точності вказують спільним записом у технічних вимогах на полі креслення.

Відповісти на запитання:

1. Як називається креслення на основі якого виготовляють виріб?

2. Яка роль робочого креслення?

3. Від чого залежить правильність виконання креслення?

4. Чому шорсткість поверхонь так впливає на довговічність машин та механізмів?

5. Чому потрібно дотримуватись державних стандартів при виконанні креслень?

6. Що необхідно знати для правильного виконання креслення?

7. Навіщо на робочому кресленні вказують матеріал?

8. На які групи умовно діляться розміри деталей?

9. Як наносять розміри кількох однакових елементів зображення?

10. Якими способами позначають на кресленнях граничні відхилення розмірів?
