Загальні відомості про креслення схеми

Схеми. Класифікація схем та їх призначення

Призначення схем

Вивчити взаємодію окремих частин складальних одиниць і визначити процеси, що в них відбуваються, за кресленням самої складальної одиниці доволі складно, а іноді навіть неможливо. Це й є основною причиною того, що виникла необхідність у всіх галузях промисловості використовувати спрощене зображення складальних одиниць, в яких використовують кінематичні, електричні, гідравлічні, пневматичні та інші зв'язки - схеми.

Схемою називають конструкторський документ, на якому умовно зображені чи позначені складові частин виробу і зв'язки між ними. Дійсне промислове розміщення складових частин у схемі не враховують або враховують лише приблизно. Схеми призначені для визначення принципу роботи, регулювання контролю та ремонту виробів. Тому їх включають у технічний опис виробів і в інструкції з експлуатації, ремонту, монтажу та налагоджування. Схеми розробляють на початковій стадії проектування виробів і використовують у подальшій експлуатації. Вони дають змогу зрозуміти найголовніше - принцип роботи механізму чи будь-якої установки загалом. Елементи (деталі) на них зображають умовно, в найбільш спрощеному вигляді.

Різновиди схем ГОСТ 2.701-84

Залежно від видів елементів і зв'язків, які входять до складу виробу, схеми поділяють на електричні (Е), гідравлічні (Г), пневматичні (П), кінематичні (К), оптичні (Л) та ін. Залежно від основного призначення схеми поділяють на типи, які позначають цифрами: структурні - 1, функціональні - 2, принципові (повні) - 3, з'єднань (монтажні) - 4, підключення - 5, загальні - 6, розміщення - 7, об'єднані - 0. Назву і позначення схеми (шифр) визначають її виглядом і типом, наприклад: схема гідравлічна принципова – Г3, схема електрична з'єднань - Е4. Шифр схеми в конструкторському документі зазначають після позначення самого виробу.

Види схем залежно від видів елементів і зв'язків, що входять до складу виробу (установки), і їх коди представлені в таблиці 1.

Таблиця 1.

Види схем залежно від основного призначення підрозділяються на типи. Типи схем і їх коди представлені в таблиці 2.

Таблиця 2.

Примітка: Найменування типів схем, вказані в дужках, встановлюють для електричних схем енергетичних споруд.

Код схеми повинен складатися з буквеної частини, що визначає вид схеми (див. таблицю 1), і цифрової частини, що визначає тип схеми (див. таблицю 2): наприклад, схема електрична принципова - Е3; схема гідравлічна з'єднань - Г4; схема ділення структурна - Є1; схема електрогідравлічна принципова - С3; схема електрогідропневмокінематична принципова - С3; схема електрична з'єднань і підключення - Е0; схема гідравлічна структурна, принципова і з'єднань - Г0.

До схем або замість схем у випадках, встановлених правилами виконання конкретних видів схем, випускають у вигляді самостійних документів таблиці, що містять відомості про місцеположення пристроїв, з'єднаннях, місцях підключення і іншу інформацію. Таким документам присвоюють код, що складається з букви Т і кода відповідної схеми. Наприклад, код таблиці з'єднань до електричної схеми з'єднань - ТЕ4. У основному написі документу вказують найменування виробу, а також найменування документу "Таблиця з'єднань". Таблиці з'єднань записують в специфікацію після схем, до яких вони випущені, або замість них.

Контрольні запитання:

1. Призначення схем.

2. Що називають схемою?

3. Як класифікуються схеми?

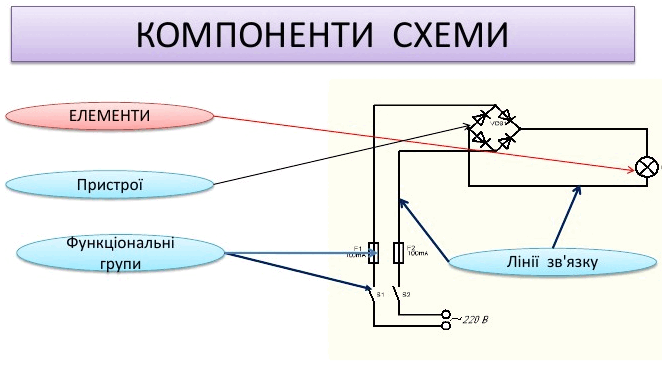

4. Які компоненти містить схема?

5. З чого складається код схеми?
