ВИЗНАЧЕННЯ ТА ЗАСТОСУВАННЯ ПРЯМОГО І ЗВОРОТНОГО АЗИМУТА В ЦИФРОВОМУ СЕРЕДОВИЩІ (GOOGLE EARTH PRO)

Для успішної активації знань необхідно виконати одне із завдань на вибір:

1. Тест на Всеосвіті (Орієнтування):

   Виконання тесту не потребує додаткового підтвердження чи надання скріншота. Результат фіксується на платформі. https://vseosvita.ua/test/start/riv192

2. Вправа на LearningApps (Масштаб / Топографічні знаки):

   Виконання цієї вправи потребує надання скріншота фінального екрана (із зеленим "галочкою" або підтвердженням успіху) для реєстрації факту виконання.

   Масштаб: переведіть числовий масштаб в іменований або навпаки

   https://learningapps.org/watch?v=p45ro76ht21

   Топографічні знаки: встановіть відповідність: зображення умовного знака до його назви (Автори вправи: Олена Ютиш, Олена Мозіль).

   https://learningapps.org/view3778942

   Для максимальної ефективності тренування та успішного переходу до практичної частини наполегливо рекомендується обирати те завдання, де ви відчуваєте найменшу впевненість або відчуваєте прогалини у знаннях.

Цілі уроку:

Навігаційно-картографічна — визначати напрямки сторін горизонту за допомогою плану/карти та компаса, здійснювати практичне орієнтування на місцевості за заданим азимутом.

Аналітична — пояснювати сутність прямого та зворотного азимутів та їхній взаємозв'язок; обчислювати зворотний азимут, застосовуючи математичні правила (додавання/віднімання 180°); аналізувати значення азимутів для визначення найкоротших шляхів руху.

Комунікативно-організаційна — організовувати власну діяльність (визначати послідовність дій, раціонально використовувати час); сформулювати власні критерії успіху; об'єктивно здійснювати самооцінювання роботи на уроці.

Критерії успіху:

Сформулюй власні критерії успіху (1-2 критерії), відповідно до поставлених цілей. Наприклад: "Я досягну успіху, якщо зможу без допомоги виміряти азимут трьох об’єктів"

Орієнтування на місцевості чи карті завжди починається з визначення напрямку. У географії для цього використовують точний кут — азимут.

Азимут — це горизонтальний кут, виміряний за годинниковою стрілкою, між напрямом на Північ (нульовий напрямок, 0°) та напрямом на обраний об'єкт місцевості.

• Напрямок відліку: Азимут завжди відраховується від напрямку на Північ (0°).

• Вимірювання: Вимірюється за годинниковою стрілкою (за напрямком руху Сонця на горизонті).

• Діапазон: Його значення завжди перебуває в межах від 0° до 360°.

Прямий азимут — це, власне, сам азимут, який показує напрямок руху від вас до об'єкта.

Зворотний азимут — це напрямок, який є протилежним прямому азимуту вашого руху. Він необхідний для того, щоб повернутися у вихідну точку (звідки ви почали рух).

Простими словами: якщо ви йшли від точки А до точки Б за прямим азимутом, то для повернення з точки Б до точки А вам потрібен зворотний азимут.

Правило обчислення

Щоб обчислити зворотний азимут, не потрібно знову вимірювати кут. Достатньо провести простий математичний розрахунок:

1. Якщо прямий азимут менше 180° (від 0° до 180°):

   • Додайте до нього 180°.

   • Наприклад: Якщо прямий азимут 45°, то зворотний азимут буде: 45° + 180° = 225°.

2. Якщо прямий азимут більше 180° (від 181° до 360^°):

   • Відніміть від нього 180°.

   • Наприклад: Якщо прямий азимут 330°, то зворотний азимут буде: 330° - 180° = 150°.

Запам'ятайте: Прямий і зворотний азимути завжди відрізняються рівно на 180°.

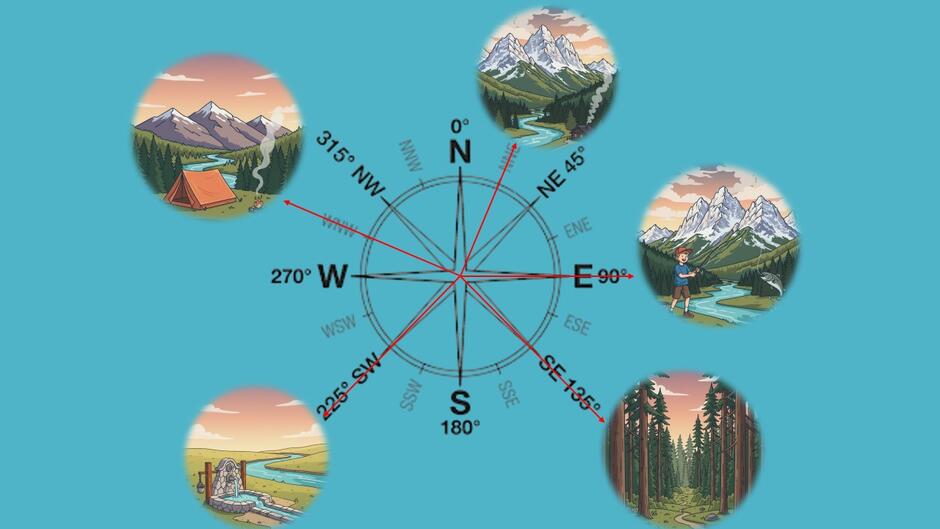

Визнач азимут за яким потрібно рухатись, щоб дістатись до: гірського масиву, місця для рибалки, лісової стежки, джерела, намету (3 об'єкти на вибір).

Для кожного прямого азимута швидко обчисліть відповідний зворотний азимут. (Для підтвердження надішліть скриншот): https://learningapps.org/watch?v=p7t3v9iha25

Швидкий розрахунок зворотного азимута це коротка вправа для самоперевірки. Вона допоможе вам закріпити ключове правило, перш ніж ми перейдемо до роботи з Google Earth Pro.

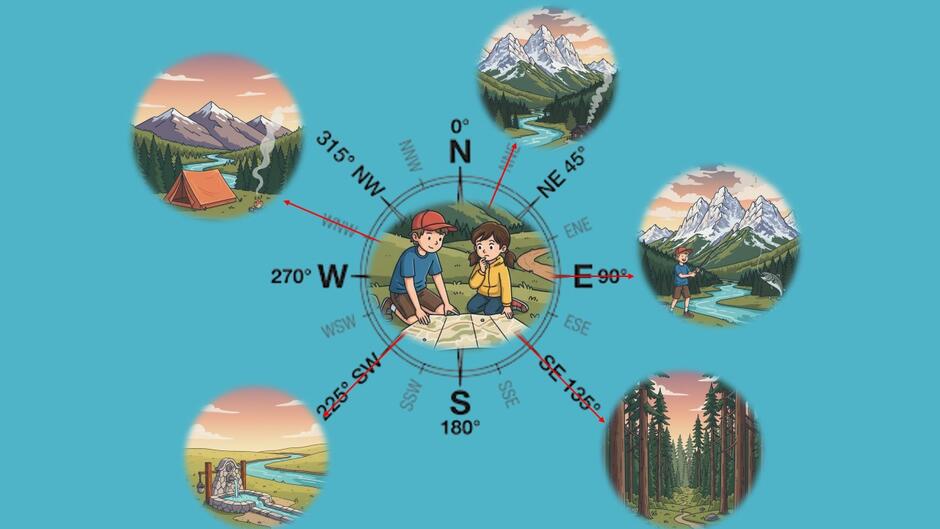

Марійка і Петрик знаходяться біля намету. Використовуючи малюнок-схему місцевості, вони мають визначити прямий азимут для руху до місця рибалки та обчислити зворотний азимут для повернення до намету. Опиши хід розв'язку.

Покрокова інструкція для визначення азимуту в Google Earth Pro

Функція "Лінійка" дозволяє віртуально провести лінію між двома точками на карті, і програма автоматично обчислює кут цієї лінії відносно напрямку на Північ (тобто азимут).

1. Запуск Інструмента: Запустіть програму Google Earth Pro і знайдіть на панелі інструментів значок "Лінійка" (Ruler) або "Вимірювання" (Measure).

2. Вибір Режиму: У вікні, що відкрилося, виберіть режим вимірювання "Лінія" (Line) або "Шлях" (Path).

3. Встановлення Початкової Точки: Клацніть мишею в місці, звідки починається ваш рух або відлік (це буде ваша вихідна точка, аналог центру компаса). Наприклад, це може бути ріг будівлі.

4. Проведення Напрямку: Проведіть лінію до об'єкта, азимут якого ви хочете визначити. Важливо, що вимірювання має відбуватися за годинниковою стрілкою відносно напрямку на Північ.

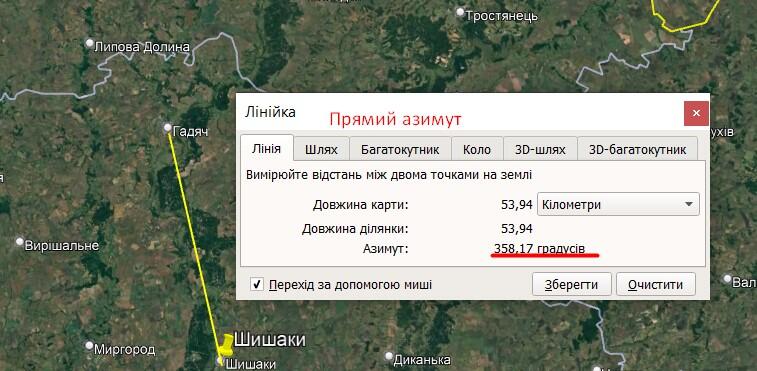

5. Фіксація Азимуту: Щойно ви клацнете на другій точці, у вікні "Лінійка" з'являться результати вимірювання. Зверніть увагу на показник, позначений як "Aimous angle" (азимутальний кут).

   https://youtu.be/yDEn_YgkzFw

6.
   Пам'ятайте! Що Google Earth Pro використовує картографічні проєкції для перенесення сферичної поверхні Землі на площину. Оскільки ви не виконуєте точної координатної прив'язки точок, можуть виникати невеликі відхилення між обчисленим вами зворотним азимутом (за правилом +/-180⁰) та зворотним азимутом, виміряним інструментом "Лінійка" (особливо на великих відстанях). Ця похибка не є грубою помилкою. Для наших навчальних цілей — тренування навичок визначення та розуміння прямого/зворотного азимута — такою похибкою ми можемо знехтувати. Головне, щоб ви розуміли обидва принципи: математичний та інструментальний.

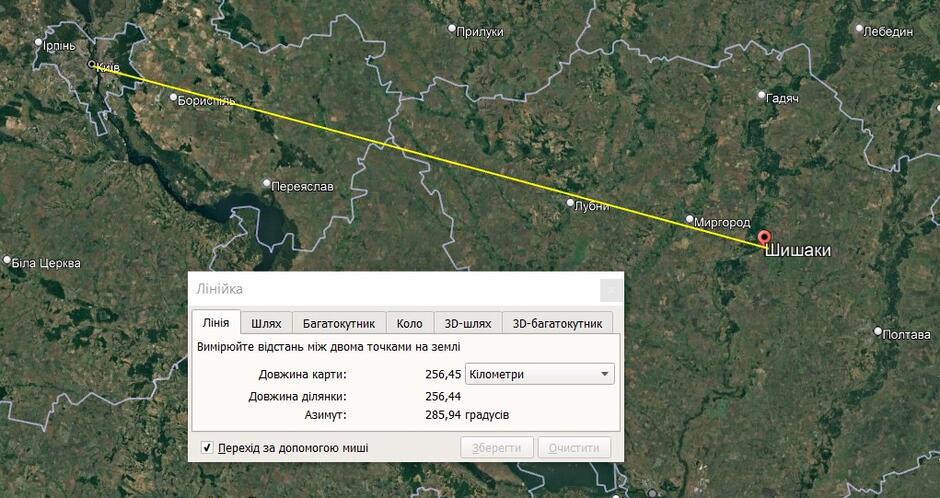

Учні Шишацького ліцею планують екскурсію до міста Києва. Використовуючи вимірювання в програмі, необхідно визначити прямий азимут, за яким мають рухатися учні із Шишак до Києва, а також обчислити зворотний азимут для повернення до ліцею.

Мета: Навчитися визначати прямі та зворотні азимути до різних географічних об'єктів, використовуючи сучасні цифрові інструменти.

Вихідна точка: селище Шишаки (Полтавська область).

Завдання:

Використовуючи програму Google Earth Pro (на комп'ютері) або мобільний додаток Google Earth (на телефоні), знайдіть три міста України, які ви хотіли б відвідати.

• Для кожного з трьох обраних міст визначте:

  • Прямий азимут руху від Шишак до цього міста.

  • Зворотний азимут (шлях повернення від міста до Шишак).

• Оформіть результати у вигляді таблиці .

Скріншоти: Підтвердіть виконання завдання, додавши скріншоти екрана, які демонструють вимірювання азимута в програмі Google Earth для кожного з трьох міст (використовуйте інструмент "Лінійка" або "Вимірювання шляху").

• Обов'язковим для виконання є розрахунок азимута для одного географічного об'єкта (1 бал).

• За бажанням (для отримання 3 балів та поглиблення компетентності) можна визначити до трьох об'єктів.

• Аналітичний Висновок: Напишіть 2-3 речення, пояснюючи, навіщо важливо вміти розраховувати і прямий, і зворотний азимут у професійній діяльності (наприклад, у судноплавстві, військовій справі або плануванні маршруту).

Порівняйте свої результати виконання завдань (особливо розрахунок азимутів у Завданнях №5, №6, №9) із Критеріями успіху, сформульованими на початку уроку (Завдання №2). Оцініть, наскільки ви досягли своєї мети (за шкалою 1–12 або у вигляді короткого текстового коментаря, наприклад: "Я досяг(-ла) успіху, тому що зміг(-ла) без помилок обчислити зворотний азимут у всіх завданнях"). Ваша оцінка має бути обґрунтованою.
