Вивчення умови рівноваги важеля

Тема. Вивчення умови рівноваги важеля

Мета: перевірити дослідним шляхом, яким має бути співвідношення сил і їхніх плечей, щоб важіль перебував у рівновазі.

Обладнання: динамометр, учнівська лінійка, важіль, штатив із муфтою та лапкою, набір тягарців.

1. Пригадай:

1) Який механізм називають важелем?

2) Що називають плечем сили?

3) Що таке момент сили?

Перегляньте уважно відео!

1. Підвісьте з одного боку від осі обертання важеля один тягарець, з іншого боку — два тягарці (рис. 1).
1)      Пересуваючи тягарці, зрівноважте важіль.
2)      Виміряйте плечі d₁ і d₂ сил  і
3)  Обчисліть значення сил, що діють на важіль, враховуючи,
що F₁ = Р₁, F₂ = Р₂, а вага P тягарців розраховується за формулою Р = mg. Результати обчислень занесіть до таблиці.

2. Повторіть дослід, підвісивши на одній половині важеля два, а на іншій — три тягарці (рис. 2).

3. Підвісьте праворуч від осі обертання на відстані 12 см три тягарці (рис. 3). Визначте за допомогою динамометра силу, яку треба прикласти в точці, що лежить на відстані 8 см правіше від точки підвішування тягарців, щоб утримати важіль у рівновазі.

Наступний крок це тест. Перевірка того, наскільки ви уважно переглянули відео лабораторної роботи

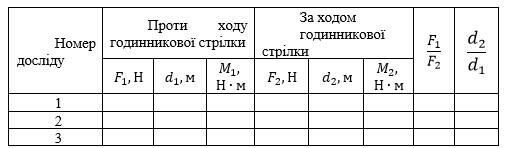

заповніть таблицю за прикладом та прикріпіть фото готової таблички

Аналіз експерименту та його результатів

Проаналізуйте експеримент і його результати. Сформулюйте висновок, у якому зазначте умову рівноваги важеля та проаналізуйте, які чинники вплинули на точність вимірювання.

Творче завдання

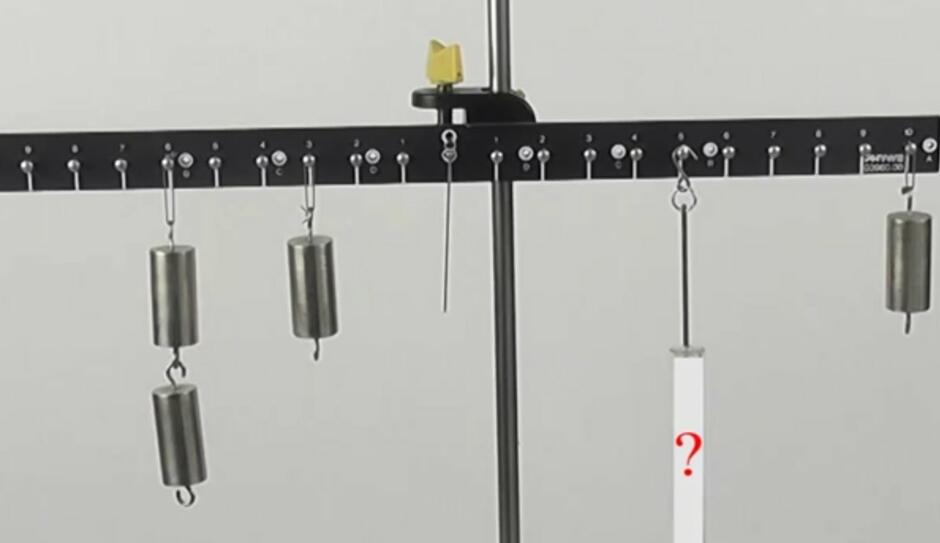

Зберіть експериментальну установку, як показано на рисунку (експеримент є в кінці відео). Виконайте необхідні вимірювання та визначте моменти сил, що діють на важіль.

Напишіть чому дорівнює показник динамометра
