Вимоги Державних стандартів до виконання та оформлення креслеників. Формати креслень. Робоче поле та рамка креслення. Основний напис на кресленні.
04.09.2023
Вміст уроку:
1
2
1
Загальні вимоги до оформлення креслень
1. Лінії креслення.

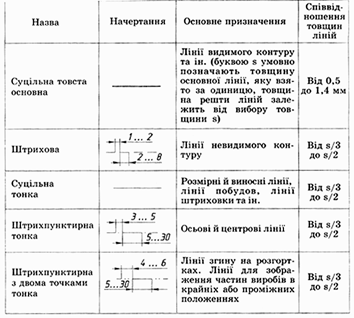

Для виконання креслень застосовують лінії різної товщини та стилю. Кожна лінія має своє призначення. Вони затверджені стандартом. Всіх ліній є 9, але використовувати переважно будемо 6 з них.
Крім вище перерахованих ліній будемо використовувати суцільну хвилясту для позначення ліній обриву.
2. Правила оформлення креслень: формати, рамка та основний напис.
Щоб креслення були зручними в зберіганні та користуванні, їх виготовляють певного розміру. Розмір аркуша називають форматом. Для виконання шкільних креслень будемо використовувати 2 з 5 форматів. Формат А4 та А3.
Розміри форматів в таблиці.
Креслення мають відповідне оформлення у вигляді рамки та основного напису. В основний напис записують відомості про виріб та виконавця роботи.
Основний напис та його заповнення
.png)
2
Практичне домашнє завдання
На форматі А4 накреслити рамку та основний напис (основний напис не заповнювати - підписати збоку олівцем),
