Виконання проектів із використанням алгоритму з розгалуженням. Цикл з передумовою.

Яку фігуру нарисує Рудий кіт , виконуючи зазначені команди:

1)

2)

3)

4)

Задача 1.

Є діжка, відро і колодязь з водою. Використовуючи відро, наповнити діжку водою.

Оскільки не відомо, ні яка кількість води в діжці, ні ємність відра, то застосувати вже відомий алгоритм циклу нам не вдасться.

Розглянемо того самого виконавця з системою команд:

1) Наповнити відро водою з колодязя.

2) Вилити воду з відра в діжку.

3) Перевірити умову "Діжка неповна?"

Алгоритм розв'язання цієї задачі виглядає так:

1) Перевірити умову "Діжка неповна?".

2) Якщо результат виконання попередньої команди ТАК, виконати команду 3, інакше (якщо результат виконання попередньої команди НІ) , виконати команду 6.

3) Наповнити відро водою з колодязя.

4) Вилити воду з відра в діжку.

5) Виконати команду 1.

6) Закінчити виконання алгоритму.

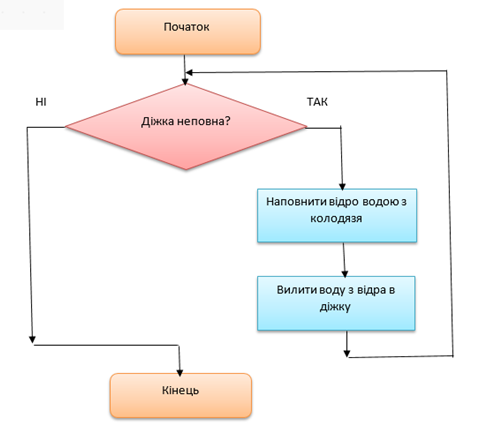

Блок-схема цього алгоритму:

Команди 3-5 можуть бути виконані більше одного разу і тому утворюють тіло циклу. Чергове виконання цих команд залежить від результату перевірки умови "Діжка неповна?". Якщо результат ТАК, то команди 3-5 виконуються ще раз, якщо НІ, то ці команди більше не виконуються.

Команди тіла циклу саме можуть бути виконані більше ніж один раз, а не обов'язково виконуються більше ніж один раз. Адже розміри відра та діжки можуть бути такі, що при першому ж виливанні води з відра в діжку вона наповниться, і виконання алгоритму закінчиться.

Крім того, діжка може одразу бути повною. У такому разі команди тіла циклу не виконуватимуться жодного разу.

Розглянутий цикл називається циклом з передумовою.

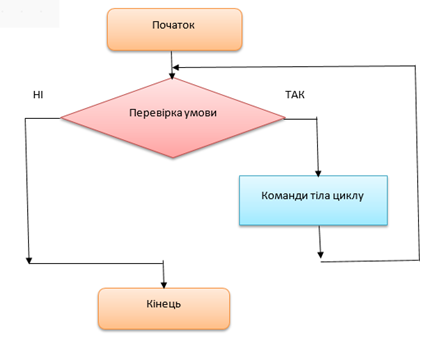

Загальний вигляд циклу з передумовою наведено на малюнку:

У Scratch 2 для організації циклу з передумовою можна використати команду

з групи Керування

Наприклад, виконуючи команду циклу з передумовою

виконавець перевіряє умову не доторкається межі. Якщо результат цієї перевірки ТАК, то виконується команда тіла циклу переміститися на 10 кроків. Після чого знову перевіряється умова не доторкається межі. Як тільки виконавець доторкнеться межі , виконання команди циклу з передумовою завершиться і виконавець зупиниться біля межі.

У Scratch 2 можна організувати виконання так званого безумовного циклу. Для цього можна використати команду Команди тіла такого циклу будуть виконуватися до моменту, коли користувач натисне кнопку Зупинити у правому верхньому куті над сценою, що перерве виконання програми.

Робота з комп'ютером.

Створіть спрайт, який буде плакати за натиснення пропуску. У Scratch 2.

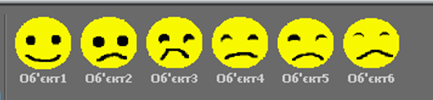

1. Нарисуємо спрайт Смайл та його костюми у вбудованому графічному редакторі

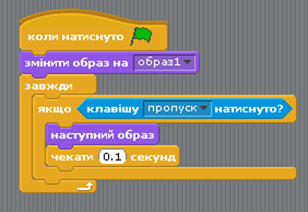

2. Додамо скрипти:

3. Перевіремо роботу програми. Після натискання на зелений прапорець смайлик на екрані завжди посміхається, а якщо натиснути Пропуск, то він буде плакать.

Переробіть скрипти так, щоб після натискання на зелений прапорець смайлик плакав, а після натискання на пропуск, смайлик знову починав усміхатися.
