ВИГЛЯДИ

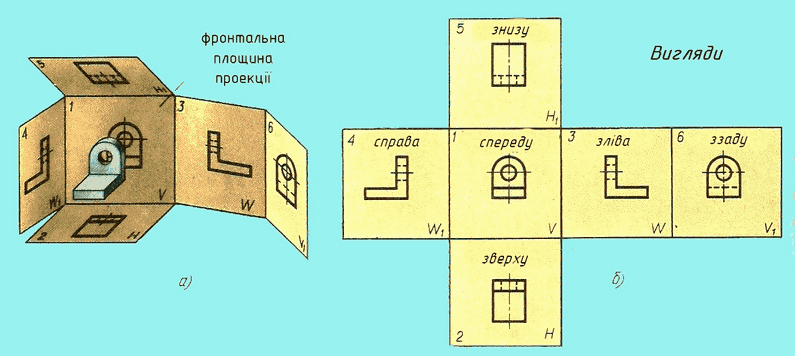

Вигляд - це зображення повернутої до спостерігача частини предмета. На фронтальній площині розміщується вигляд спереду, на горизонтальній – вигляд зверху, на профільній – вигляд зліва.

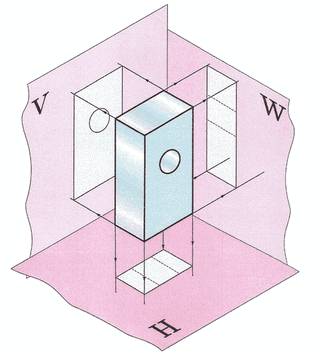

Проекції, ятворені після суміщення усіх площин в одну

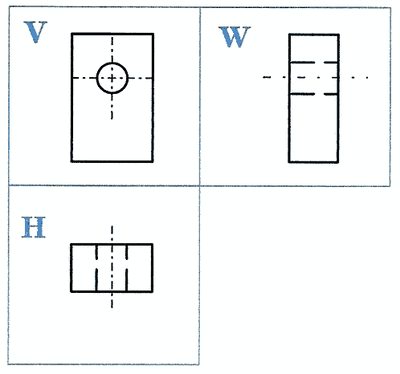

Проекції та вигляди

22 листопада 2023

1 0

Зенькова Олена Федорівна

Креслення

I курс

4 14 18 4 207 0

5 з 11 балів

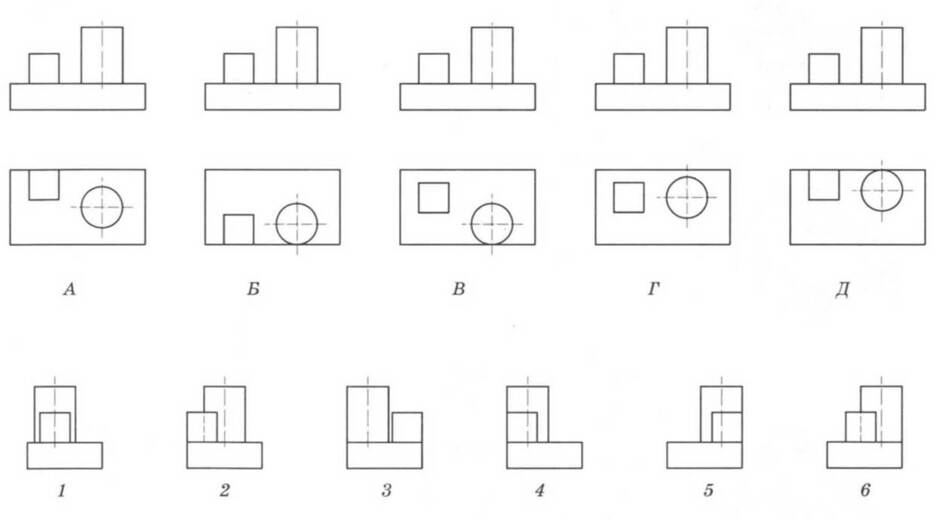

На рисунку знизу наведено по два вигляди предметів, утворених групою геометричних тіл. Нижче наведено вигляд зліва кожного предмета. Визначте, яким виглядам, позначеним літерою, відповідає вигляд зліва, позначений цифрою. Відповідь запишіть у таблицю:


Завдання	Вигляд зліва
А
Б
В
Г
Д

6 з 11 балів

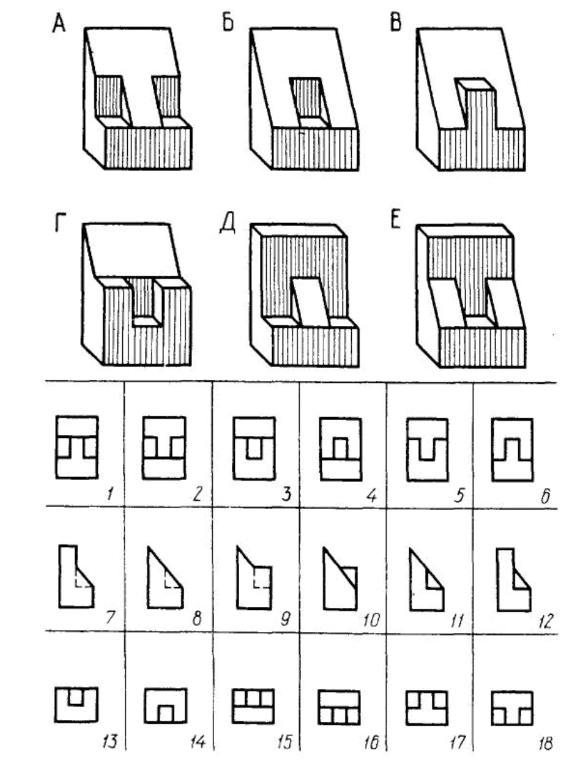

Знайти відповідності між зображеннями предметів та їхніми проєкціями.
